TG 85
-50 °C až 350 °C (krátkodobě 400 °C)

TG 85
-50 °C až 350 °C (krátkodobě 400 °C)

TG 85
-50 °C až 350 °C (krátkodobě 400 °C)
*
*

TG 85
-50 °C až 350 °C (krátkodobě 400 °C)

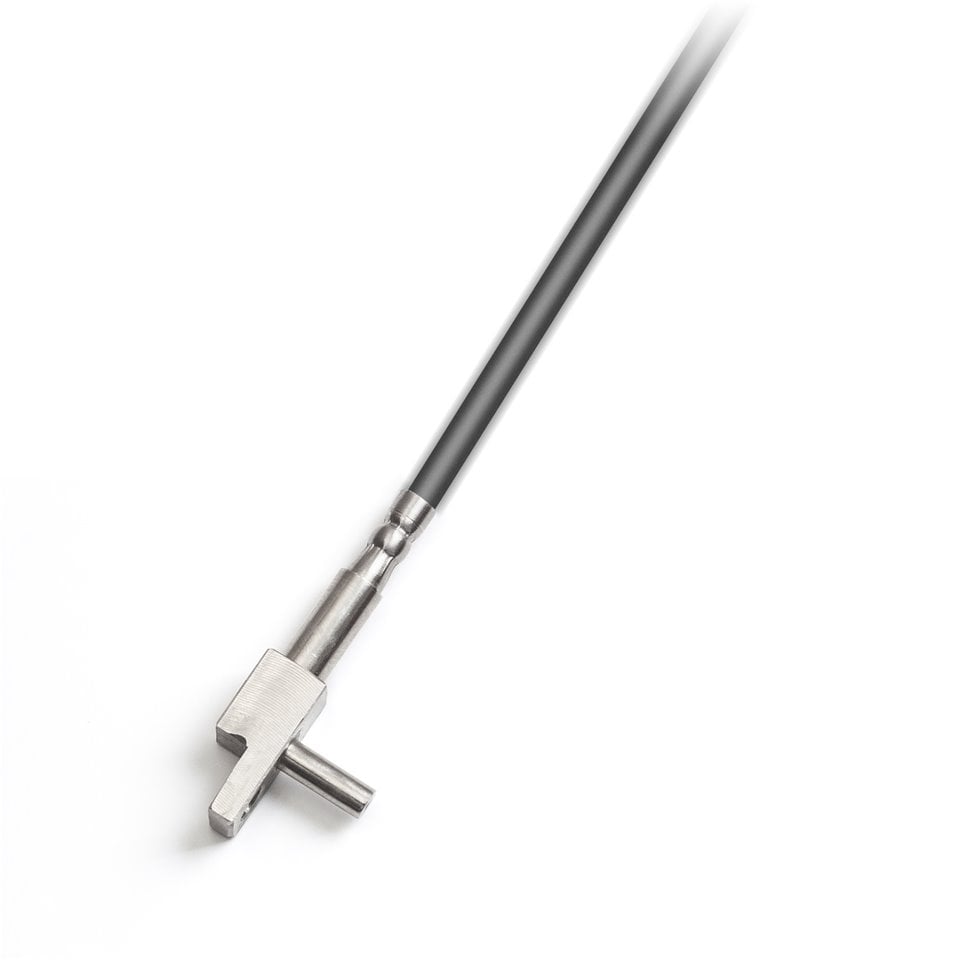

Tyto pravoúhlé odporové snímače teploty a pravoúhlé termočlánkové snímače teploty, jsou konstruovány pro měření povrchové teploty.

Konstrukce snímače zajišťuje rychlejší odezvu na změnu teploty a vyšší přesnost kontaktní metody měření v porovnání s běžným příložnými snímači, které jsou pouze přiloženy na měřený povrch. Umístění čidla v hrotu měřící části pouzdra, které je zasunuto do měřeného povrchu, snižuje chybu metody způsobené vlivem rozdílů mezi měřenou teplotou a teplotou okolí. Upevnění snímače je zajištěno jedním šroubem. Standardní délka stonku je 12 mm. Maximální teplotní rozsah použití snímačů je - 50 až 350°C (krátkodobě 400 °C). Rozsah je pro jednotlivé varianty provedení zužován typem čidla teploty a přívodního kabelu. Snímače teploty vyhovují stupni ochrany od IP 50 až po IP 67 podle ČSN EN 60529, v platném znění, - dle varianty přívodního kabelu.

Pravoúhlé snímače teploty jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímačeTG 85
Typ čidla*všechny typy (Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY, TSiC, DALLAS, TC K, TC J, TC T a jiné)
Délka pouzdra L - měřící část
10 až 20 mm
Průměr pouzdra - měřící část
4 mm
Rozměry pouzdra celkové
dle rozměrového náčrtu
Materiál pouzdranerezová ocel DIN 1.4301
Varianty přívodního kabelu / teplotní rozsah
(může být omezeno typem čidla – upřesněno v návodu)
PVC stíněný            -30 až 80 °C
PVC nestíněný        -40 až 105 °C
silikon stíněný          -50 až 200 °C
teflon stíněný           -50 až 250 °C
se skelnou izolací
(s kovovým opletem) 0 až 400 °C
Stupeň krytíIP 50 až IP 67 v souladu s ČSN EN 60529, v platném znění – dle typu kabelu
Izolační odpor> 200 MΩ při 500 VDC, 25 ± 3°C
Maximální přípustný statický tah za kabel1 kg

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

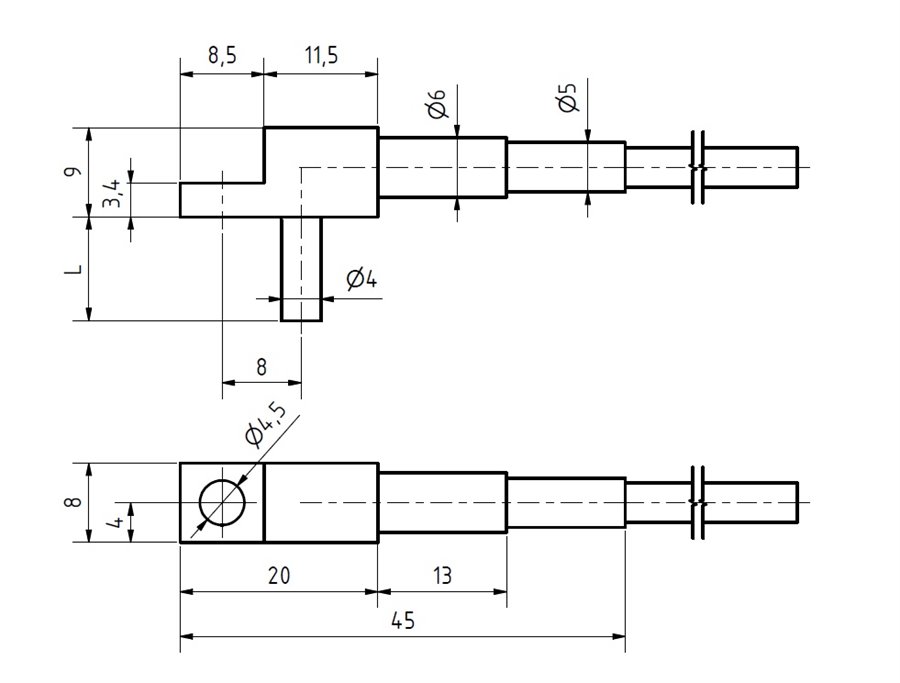

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedení stonku - délky L, průměru, materiálu pouzdra, provedení zakončení pouzdra
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)

Soubory ke stažení

P04.03cz.pdf P04.03cz.pdf

Související produkty

Řada TR141Ex
ATEX zóna II

Detail Detail

TR 141A a TR 141E - dural
nebo nerez, -50 °C až 200 °C

Detail Detail

TG 6

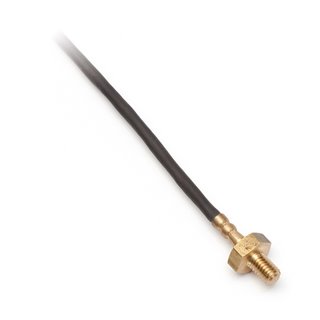

závit M6, -30 °C až 200 °C
