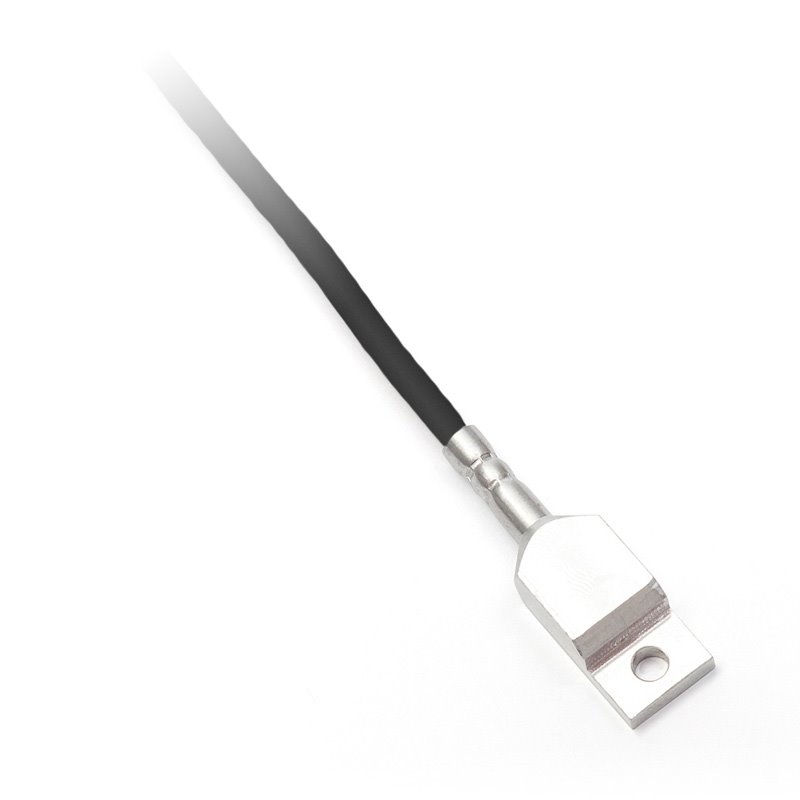

TR 141A and TR 141E
dural nebo nerez, -50 °C to 200 °C

TR 141A and TR 141E
dural nebo nerez, -50 °C to 200 °C

TR 141A and TR 141E
dural nebo nerez, -50 °C to 200 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21452
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Tyto kabelové snímače teploty jsou určeny pro měření povrchové teploty. Maximální teplotní rozsah použití je -50 až 200 °C. Při montáži šroubem M4 se doporučuje na měřený povrch nanést teplotně vodivá pasta nebo silikonová vazelina, která zajistí rychlejší odezvu a minimalizuje chybu metody měření. Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

Výrobce vydává EU Prohlášení o shodě.

Kalibrace

Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry


 Snímač  TR 141A
TR 141E
Maximální teplotní
rozsah použití
-50 až 200 °C (může být omezeno typem čidla,
upřesněno v návodu na použití)
Typ čidla *Pt, Ni, NTC, TCK, TCJ, TCT
Stupeň krytí  IP 65 dle ČSN EN 60529, v platném znění
Materiál pouzdra  nerezová ocel DIN 1.4301 slitina hliníku
Délka pouzdra L 40 mm
Přívodní kabel  silikon stíněný 2 x 0,22 mm2
silikon stíněný 4 x 0,15 mm2
Odpor vedení
0,16 Ω na 1 m kabelu pro 2vodičové zapojení
Doba odezvy τ0,5 < 10 s (na rovném povrchu Al hranolu bez pasty)
Maximální přípustný
statický tah na kabel
1 kg
Doporučení při montáži použít teplovodivou pastu
Váha0,05 kg pro délku 1 m

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

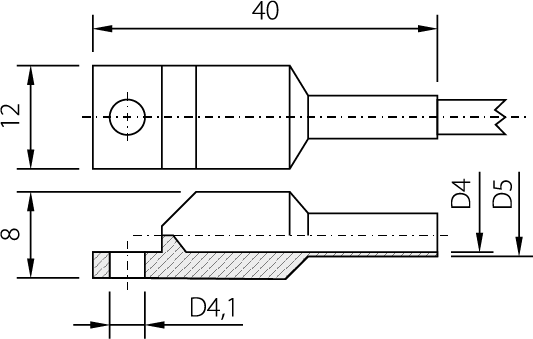

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • variabilní provedení rozměrů a materiálu pouzdra snímače
  • třída přesnosti čidla A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)

Soubory ke stažení

K23.06cz.pdf K23.06cz.pdf
