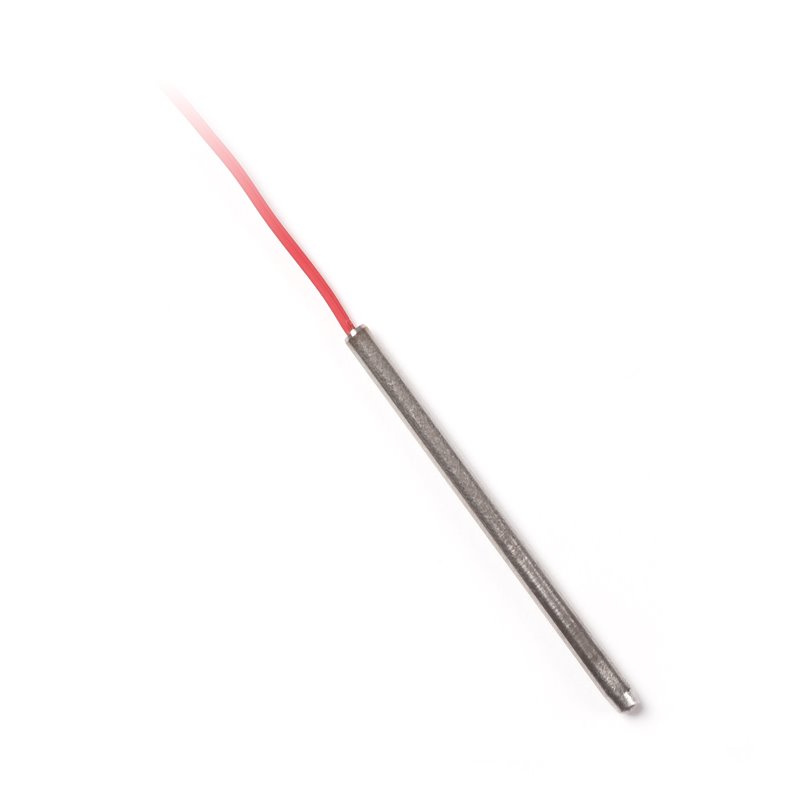

TG 11.5
průměr 1,5 mm, -50 až 200 °C

TG 11.5
průměr 1,5 mm, -50 až 200 °C

TG 11.5
průměr 1,5 mm, -50 až 200 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

22336
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro kontaktní měření teploty plynných, kapalných nebo pevných látek. Maximální teplotní rozsah použití je -50 až 200 °C. Průměr pouzdra 1,5 mm zajišťuje rychlou odezvu na změny teploty a měření teploty v obtížně dostupných místech. Jako přívodní vodiče jsou použity vodiče s teflonovou izolací bez stínění a jejich délka včetně pouzdra je 100 mm. Přívodní vodiče je možné prodloužit různými typy kabelů. Snímače teploty s kabelem jsou určeny pro univerzální použití v chemicky neagresivním prostředí. Způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Snímač TG 11.5
Teplotní rozsah použití -50 až 200 °C
Typ čidla* Pt 100, Pt 1000, TCK, TCJ
Zapojení čidla
2vodičové
Zapojení prodlužovacích kabelů
2vodič, 3vodič, 4vodič
Stupeň krytí IP 52 dle ČSN EN 60529 v platném znění
Materiál pouzdra nerezová ocel DIN 1.4301
Průměr pouzdra 1,5 mm
Délka pouzdra L 20 až 40 mm
Přívodní vodiče 2 x AWG 32
Délka vodičů
80 mm (pro délku pouzdra 20 mm )
Doba odezvy τ0,5 = 1,5 s; τ0,9 = 4,5 s

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

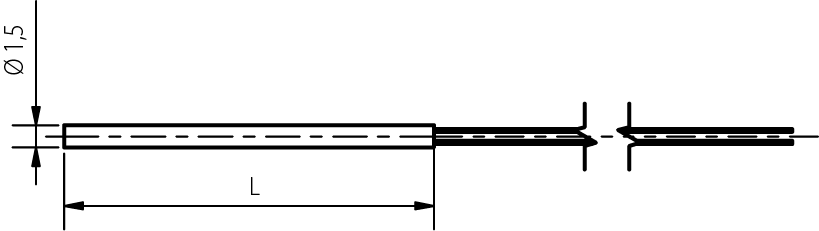

Rozměrový náčrt

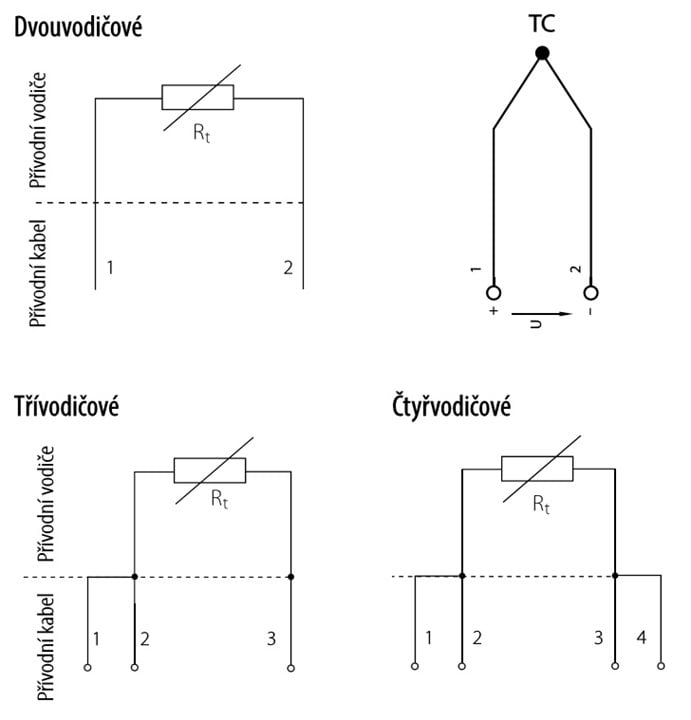

Schéma zapojení

Modifikace

Soubory ke stažení

K33.04cz.pdf K33.04cz.pdf

Související produkty

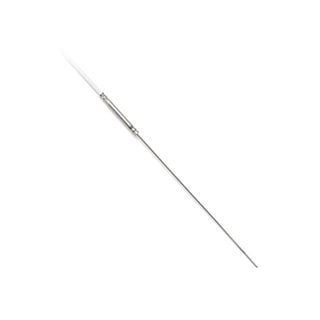

Plášťové odporové snímače teploty (MGO)
průměr 1,5 mm

Detail Detail

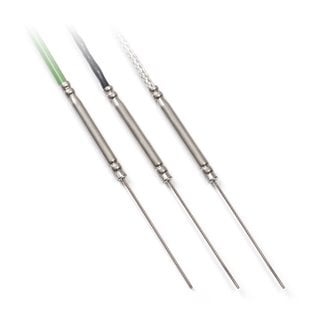

Plášťový termočlánek s připojeným vedením
průměr 1 mm

Detail Detail

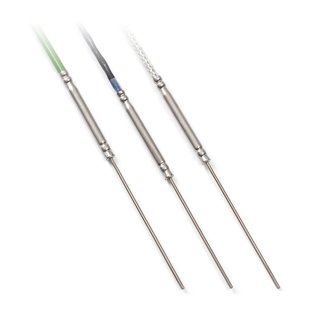

Plášťový termočlánek s připojeným vedením
