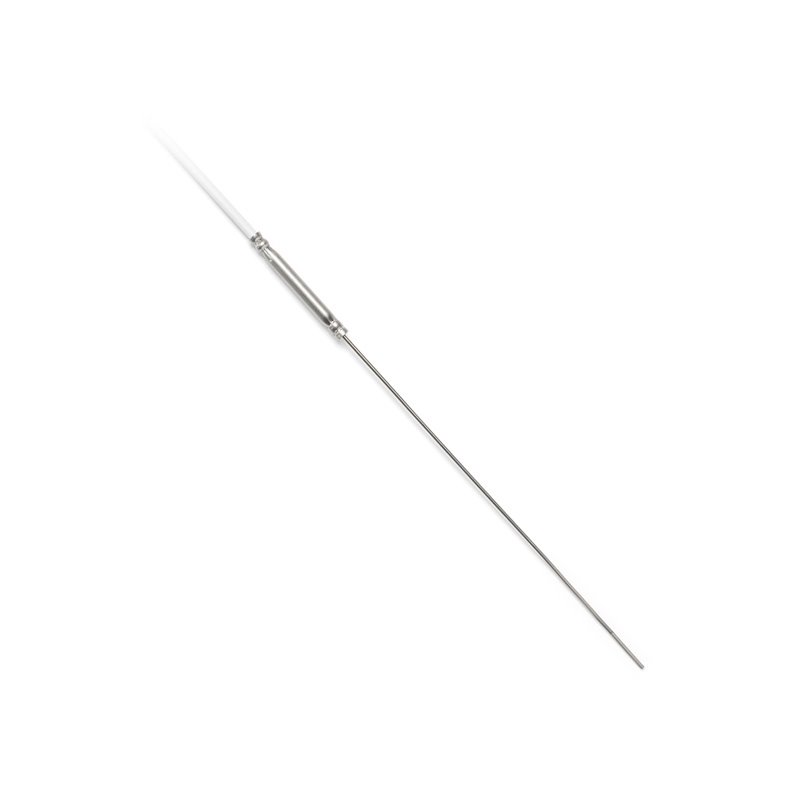

Plášťové odporové snímače teploty (MGO)
průměr 1,5 mm

Plášťové odporové snímače teploty (MGO)
průměr 1,5 mm

Plášťové odporové snímače teploty (MGO)
průměr 1,5 mm

BBB

--%>

Plášťové odporové snímače teploty (MGO snímače teploty) jsou konstruovány pro měření teploty plynných, kapalných, případně pevných látek. Jejich hlavní výhodou proti standardnímu provedení odporových snímačů teploty je tvarovatelnost těla snímače. Teplotní rozsah měřícího konce je až do 600 °C dle provedení snímače teploty. Tyto plášťové odporové snímače teploty (MGO snímače teploty) je možné použít pro všechny řídící systémy, které jsou kompatibilní s typem snímacího prvku uvedeného v tabulce technických parametrů. Plášťové odporové snímače teploty (MGO snímače teploty) vyhovují stupni ochrany až IP 67 podle ČSN EN 60529, v platném znění, dle typu přívodního kabelu a použité technologie výroby. Průměr pouzdra 1,5 mm zajišťuje velmi rychlou časovou odezvu snímače na změnu teploty. Plášťové odporové snímače teploty (MGO snímače teploty) jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

  • konektory
  • šroubení s kleštinou nebo se zářeznými kroužky - v případě nastavení různé délky ponoru snímače teploty

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025,  v platném znění) nebo v AKL.



Technické parametry

Typ snímače TR 091.5P
Typ čidla Pt 100, Pt 500, Pt 1000
Stupeň krytí až IP 67 dle ČSN EN 60529, v platném znění - dle typu přívodního kabelu
Provedení plášťový odporový snímač
Průměr měřící části 1,5 mm
Délka měřící části od 50 do 300 mm standardně, jiné dle požadavku
Maximální měřící rozsah (vztaženo k měřícímu hrotu) -50 až 500 °C (může být omezeno dle délky měřícího hrotu a varianty přívodního kabelu)
Třída přesnosti třída B standard (třída A na vyžádání)
Materiál pláště nerezová ocel DIN1.4571
Tělo snímače ohebné, tvarovatelné
Minimální poloměr ohybu
10násobek průměru
Varianty přívodního kabelu / teplotní odolnost kabelu
PVC stíněný        -30 až 80 °C
PVC nestíněný    -40 až 105 °C
silikon stíněný      -50 až 200 °C
teflon stíněný       -50 až 250 °C
se skelnou izolací 0 až 400 °C (s kovovým opletem)

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

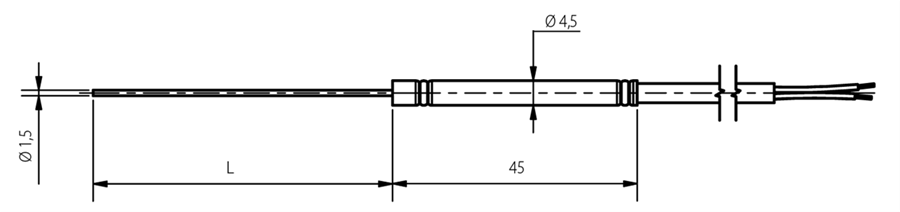

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

T04.03cz.pdf T04.03cz.pdf
