SNÍMAČE TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ
|
|
|

SNÍMAČE TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ

Řada S 120

SNÍMAČE TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ
*
*

SNÍMAČE TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ

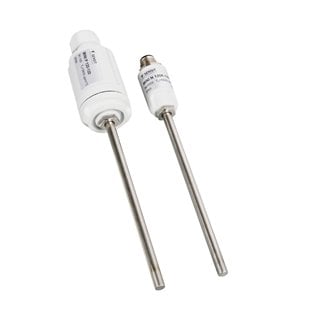

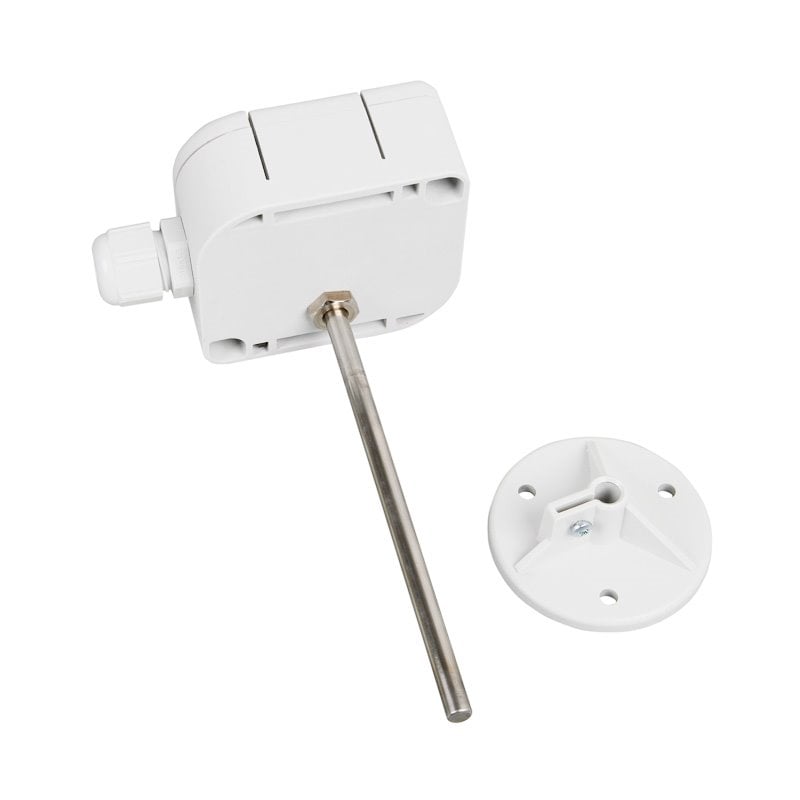

Tyto odporové snímače teploty jsou určeny pro kontaktní měření teploty kapalných nebo plynných látek. Plastová hlavice je opatřena kabelovou průchodkou (v hlavici je umístěna svorkovnice) nebo konektorem. V kombinaci se středovým držákem je snímač vhodný k měření teploty v klimatizačních kanálech. Kombinace snímače a jímky je vhodná pro měření v potrubích. Modifikovaná varianta snímače s navařeným šroubením je vhodná pro přímé měření média v potrubí. Standardní teplotní rozsah použití snímačů teploty je - 30 až 150 °C. Prodloužením délky stonku je možné použít snímače teploty až do teplot 250 °C. Snímače teploty je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů. Snadná montáž snímačů teploty je zajištěna díky jedinečnému designu „S hlavice“ společnosti SENSIT s.r.o.

Snímače jsou určeny pro provoz v neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ snímače
(K - s konektorem)
NS 120
NS 120K
NS 121
NS 121K
NS 122
NS 122K
NS 320
NS 320K
NS 321
NS 321K
Typ čidla Ni 1000/5000 Ni 1000/6180 Ni 891 Ni 10000/5000 Ni 10000/6180
Měřicí rozsah -30 až 150 °C
Max. ss měřicí proud 1 mA 1 mA 1 mA 0,3 mA 0,3 mA


Typ snímače
(K - s konektorem)
NS 123
NS 123K
PTS 120
PTS 120K
PTS 220
PTS 220K
PTS 320
PTS 320K
HS 120
HS 120K
Typ čidla T1 = Ni 2226 Pt 100/3850 Pt 500/3850 Pt 1000/3850 termistor NTC 20 kΩ
Měřicí rozsah -30 až 150 °C -50 až 150 °C (teplota v okolí hlavice - 30 až 100°C) -30 až 150 °C
Max. ss měřicí proud 0,7 mA 3 mA 1,5 mA 1 mA 10 mW *)

*) maximální příkon

Typ snímače
(K - s konektorem)
NS 520
NS 520K
NS 720
NS 720K
Poznámka
Typ čidla Pt 1000/3850 Pt 1000/3850
Výstupní signál 4 až 20 mA 0 až 10 V
Standardní měřicí rozsahy**) -50 až 50 °C
-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
0 až 200 °C
0 až 250 °C

-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
0 až 200 °C
0 až 250 °C
teplota v okolí hlavice -30 až 70 °C;
Napájecí napětí (Unap) 11 až 30 V DC 15 až 30 V DC doporučená hodnota 24 V DC
Zatěžovací odpor Rz 150 Ω pro UNAP = 12 V
700 Ω pro UNAP = 24 V
> 10 kΩ
Výstupní signál při přerušení čidla > 24 mA > 10,5 V
Výstupní signál při zkratu čidla < 3,5 mA ~ 0 V

**) Na základě požadavku zákazníka je možné zajistit zakázkový měřicí rozsah v rozmezí od -40 do 150 °C, přičemž minimální rozpětí rozsahu musí být 35 °C (např. -20 až 15 °C; -30 až 80 °C apod.)

OSTATNÍ PARAMETRY
Třída přesnosti čidla Ni čidla: tř. B, Δt = ± (0,4 + 0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028|t|), pro t ≤ 0 ve °C;
Pt čidla: tř. B dle ČSN EN 60751,Δt = ± (0,3 + 0,005|t|) ve °C
NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Chyba měření NS 520(K), NS 720(K) < 0,6 % z rozsahu,minimálně 0,5 °C
NS 820(K) 0,5 °C pro rozpětí < 100 °C, < 0,6 % z rozsahu pro rozpětí < 100 °C
Zapojení snímačů dle schématu
Standardní délka stonku L1 70, 120, 180, 240, 300, 360, 420 mm
Doba odezvy τ0,5 < 9 s (v proudící vodě 0,4 m.s-1)
Doporučený průřez vodičů - snímače s průchodkou 0,35 až 1,5 mm2
Typ konektoru v hlavici - snímače s konektorem RSFM4 - Lumberg
Izolační odpor > 200 MΩ při 500 V DC, 25° ± 3 °C; vlhkosti < 85 %
Stupeň krytí IP 65 dle ČSN EN 60529,  v platném znění
Materiál stonku nerezová ocel DIN 1.4301
Materiál hlavice POLYAMID
Pracovní podmínky teplota okolí: -30 až 100 °C; -30 až 70 °C s převodníkem; -30 až 70 °C s frekv. výstupem
relativní vlhkost: max. 100 % (při teplotě okolí 25 °C)
atmosferický tlak: 70 až 107 kPa
Hmotnost cca 0,15 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

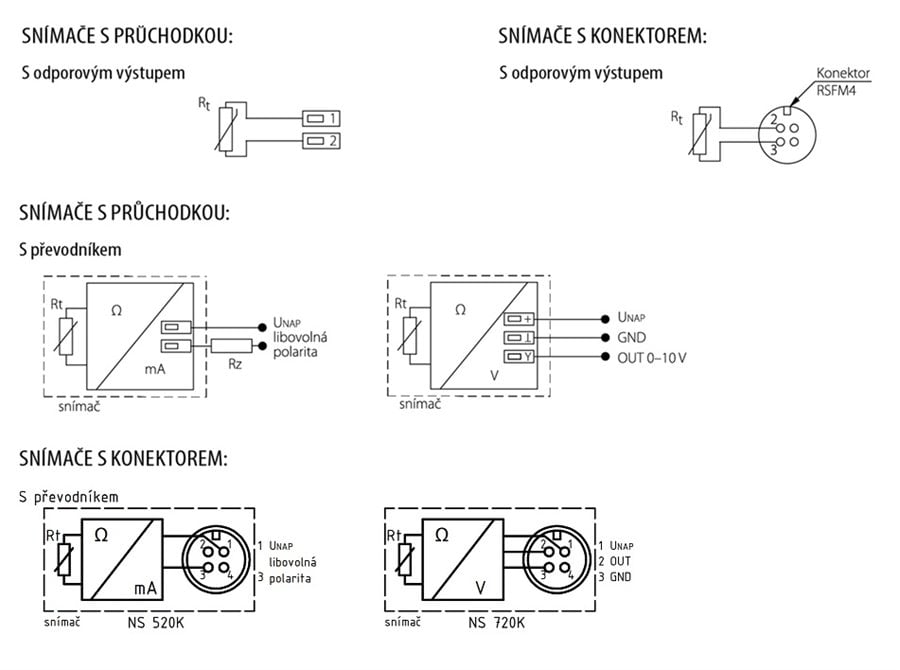

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • variabilní provedení stonku v oblasti – délky L1, materiálu, průměru, možnost provedení se závitem
  • typ závitu jímky
  • možnost zajištění zakázkových rozsahů pro varianty snímačů s převodníkem
