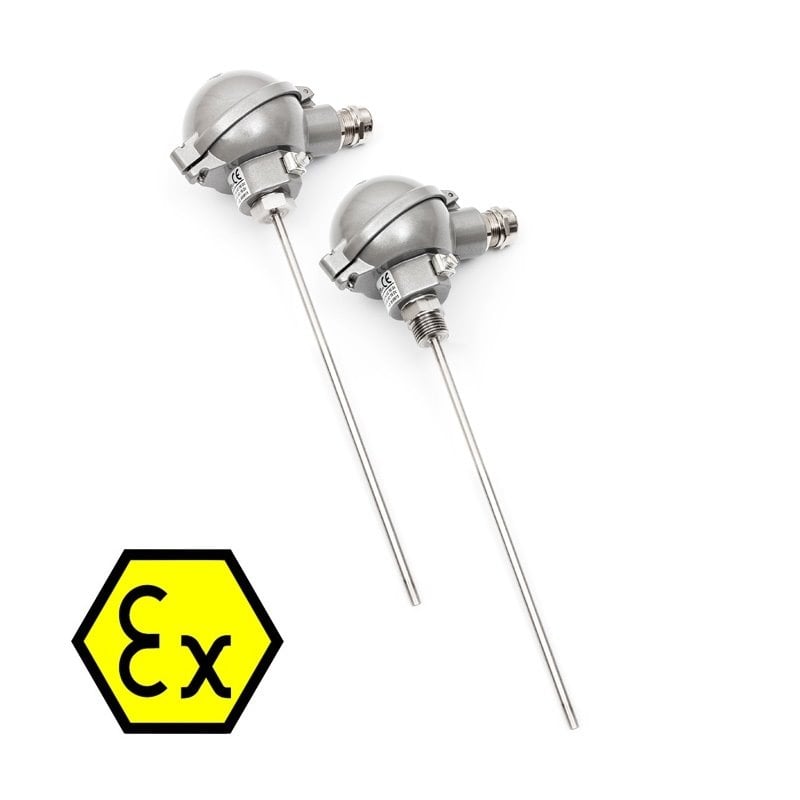

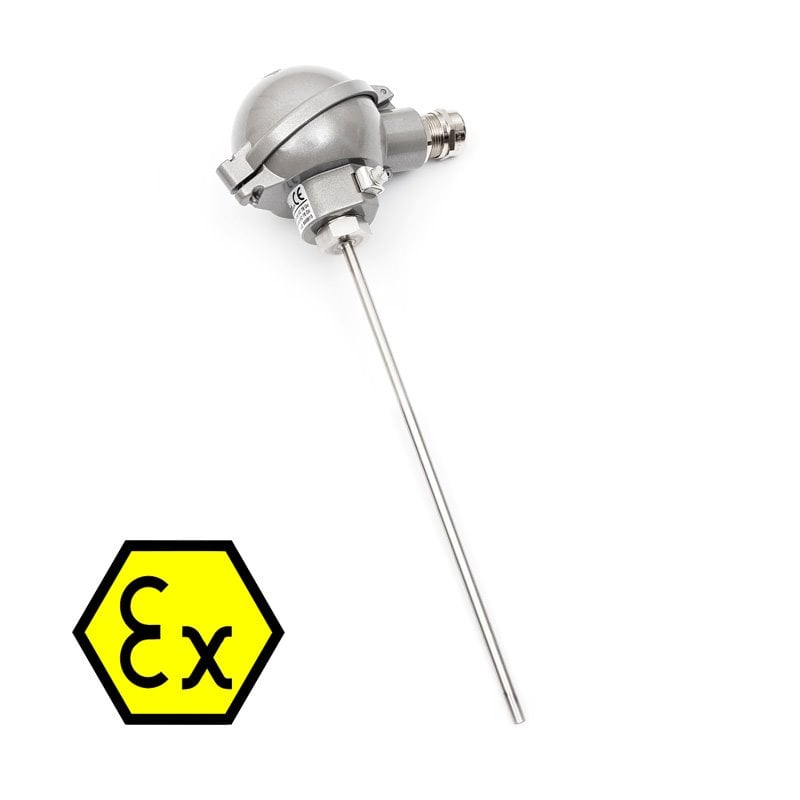

SNÍMAČE TEPLOTY SE STONKEM A HLAVICÍ DO VÝBUŠNÉHO PROSTŘEDÍ

SNÍMAČE TEPLOTY SE STONKEM A HLAVICÍ DO VÝBUŠNÉHO PROSTŘEDÍ

Řada K 120 Ex

SNÍMAČE TEPLOTY SE STONKEM A HLAVICÍ DO VÝBUŠNÉHO PROSTŘEDÍ

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

22267
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Odporové snímače teploty jsou určeny pro kontaktní měření teploty kapalných nebo plynných látek. Pracují na principu závislosti změny odporu čidla na změně teploty. Odporové snímače teploty nejsou schopny vytvářet jiskry, oblouky nebo vysoké povrchové teploty, přičemž maximální povolený DC příkon pro snímače je 2 mW. Standardní teplotní rozsah použití snímače v ZÓNĚ 2 je - 30 až 80 °C, což odpovídá teplotní třídě T6, a v prostorech s nebezpečím výbuchu nesmí být ani krátkodobě překročen. Kombinací snímače a středového držáku nebo jímky, dodávaných jako příslušenství, je možné použít snímače pro měření teploty v klimatizačních kanálech nebo potrubích.

Snímače teploty jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní odolnost hlavice a chemickou odolnost pouzdra a hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímače NK 120EX NK 121EX NK 122EX NK 320EX NK 321EX
Typ čidla Ni 1000/5000 Ni 1000/6180 Ni 891 Ni 10000/5000 Ni 10000/6180
Měřicí rozsah v ZÓNĚ 2 -30 až 80 °C
Max. DC měřící proud 1 mA 1 mA 1 mA 0,3 mA 0,3 mA


Typ snímače NK 123EX PTK 120EX PTK 220EX PTK 320EX HK 120EX
Typ čidla T1 = Ni 2226 Pt 100/3850 Pt 500/3850 Pt 1000/3850 termistor NTC 20 kΩ
Měřicí rozsah v ZÓNĚ 2 -30 až 80 °C
Max. DC měřící proud 0,7 mA 3 mA 1,5 mA 1 mA 1 mW *)

*) maximální příkon

OSTATNÍ PARAMETRY
Měřící rozsah v ZÓNĚ 2: -30 °C≤ Ta ≤ 80 °C
Zapojení čidel teploty 2vodičové, 3vodičové, 4vodičové
Doporučené napájení ze zdroje SELV nebo PELV
maximální příkon 2mW
Doba odezvy
dle ČSN EN 60751 (v proudící vodě> 0,2 m/s),
- pro průměr stonku 4 mm: τ0,5 ≤ 4 s, τ0,9 ≤ 10 s
- pro průměr stonku 6 mm: τ0,5 ≤ 9 s, τ0,9 ≤ 20 s
- pro průměr stonku 8 mm: τ0,5 ≤ 14 s, τ0,9 ≤ 35 s
- pro průměr stonku 10 mm: τ0,5 ≤ 25 s, τ0,9 ≤ 60 s
Izolační odpor > 200 MΩ při 500 V DC, 25 ± 3 °C, vlhkost < 80 %
Elektrická pevnost 1000 V DC po dobu 1 s, 25 ± 5°C, max. 80 %
Stupeň krytí IP 66 dle ČSN EN 60529, v platném znění
Typ svorkovnice keramická, doporučený průřez přívodních vodičů 0,5 až 1,0 mm2
Materiál hlavice hliník
Rozměry hlavice 83 x 83 mm
Teplotní odolnost hlavice -30 až 90 °C
Materiál stonku nerezová ocel DIN 1.4301, 1.4404 nebo 1.4571
Průměr stonku D
4 mm, 6 mm, 8 mm, 10 mm
Standardní délky stonku L
průměr 4 mm: 70, 120, 180, 240 mm
ostatní průměry: 50, 70, 120, 180, 240, 300, 360 a 420 mm
Odpor přívodních vodičů 0,254 Ω / m (dvouvodičové zapojení)
Maximální provozní tlak se stonkem průměr 4 mm 2,5 MPa
se stonkem s průměrem 6 až 10 mm 6,3 MPa
Hmotnost min 0,4 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

017.03cz.pdf 017.03cz.pdf

Související produkty

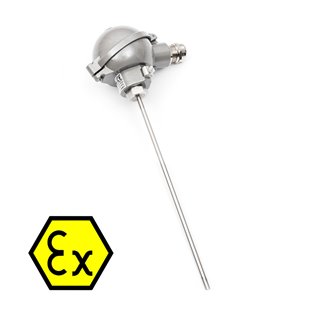

SNÍMAČE TEPLOTY SE STONKEM A HLAVICÍ DO VÝBUŠNÉHO PROSTŘEDÍ S RYCHLOU ODEZVOU

Detail Detail

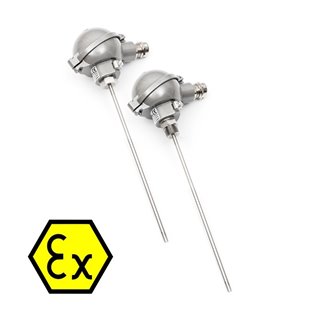

Řada TG8Ex
ATEX zóna II

Detail Detail

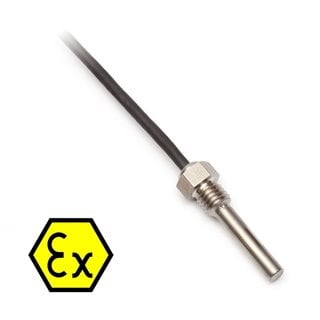

Řada TR011Ex
ATEX zóna II

Detail Detail

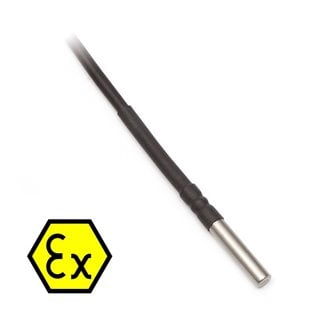

Řada TR141Ex
ATEX zóna II

Detail Detail

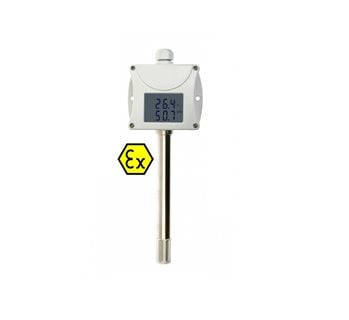

T3113Ex - JISKROVĚ BEZPEČNÝ SNÍMAČ TEPLOTY A VLHKOSTI S VÝSTUPEM 4 až 20 mA

Detail Detail

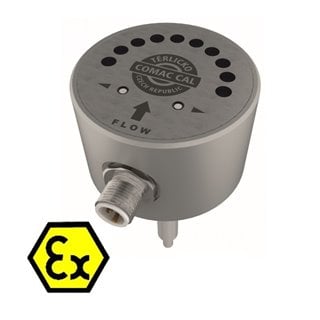

FS Ex 10/11/15/20 - SNÍMAČE PRŮTOKU KAPALIN DO VÝBUŠNÉHO PROSTŘEDÍ
