SNÍMAČE TEPLOTY SE STONKEM ŘADY MINI
|
|

SNÍMAČE TEPLOTY SE STONKEM ŘADY MINI

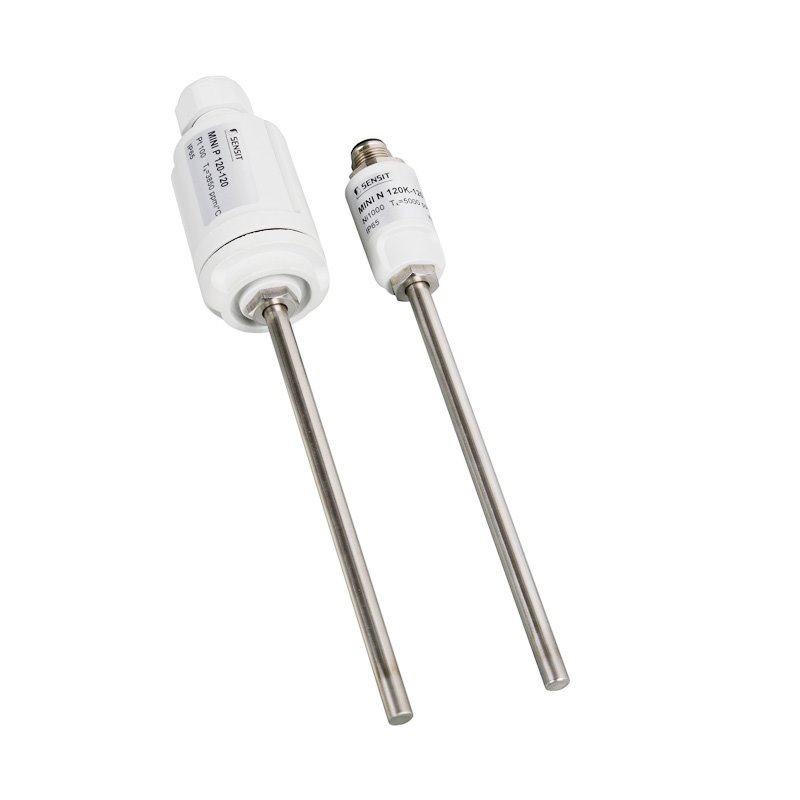

Řada MINI N 120

SNÍMAČE TEPLOTY SE STONKEM ŘADY MINI
*
*

SNÍMAČE TEPLOTY SE STONKEM ŘADY MINI

Odporové snímače řady MINI jsou určeny pro měření teploty kapalných nebo plynných látek v rozsahu teplot -30 až 150 °C. Snímače jsou opatřeny kabelovou průchodkou (v hlavici je umístěna svorkovnice) nebo konektorem. V kombinaci se středovým držákem je snímač vhodný k měření teploty v klimatizačních kanálech. Kombinace snímače a jímky je vhodná pro měření v potrubích. Modifikovaná varianta snímače s navařeným šroubením je vhodná pro přímé měření média v potrubí. Prodloužením délky stonku je možné použít snímače až do teplot 250 °C. Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů.

Snímače teploty jsou určeny pro provoz v neagresivním prostředí.

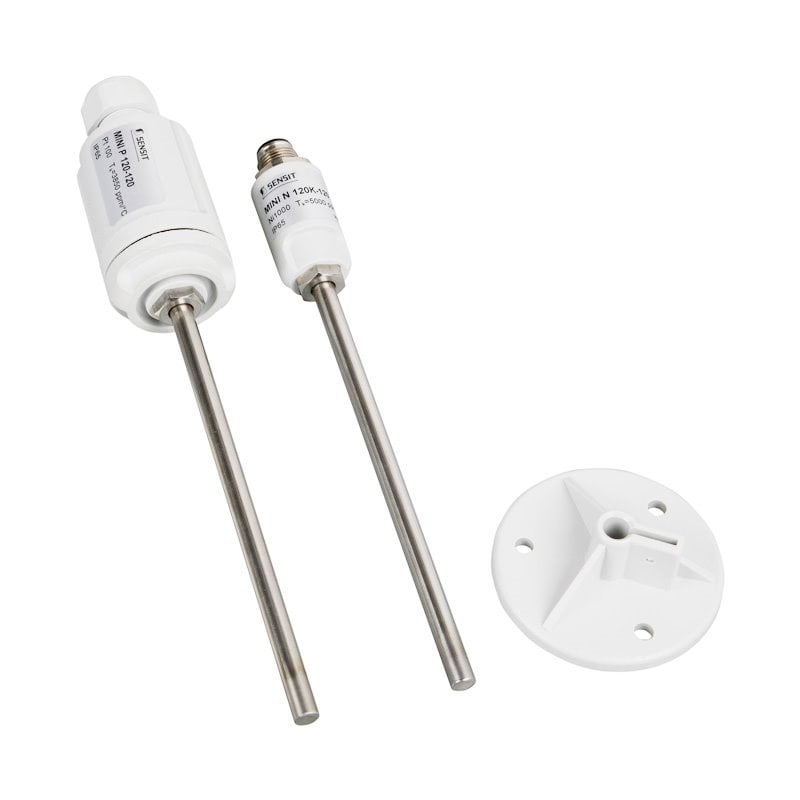

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025) nebo v AKL.


Technické parametry

Typ snímače
(K - s konektorem)
MINI N 120
MINI N 120K
MINI N 121
MINI N 121K
MINI N 122
MINI N 122K
MINI N 320
MINI N 320K
MINI N 321
MINI N 321K
Typ čidlaNi 1000/5000Ni 1000/6180Ni 891Ni 10000/5000Ni 10000/6180
Měřicí rozsah-30 až 150 °C (teplota v okolí hlavice -30 až 100 °C)
Max. ss měřicí proud1 mA1 mA1 mA0,3 mA0,3 mA


Typ snímače
(K - s konektorem)
MINI N 123
MINI N 123K
MINI P 120
MINI P 120K
MINI P 220
MINI P 220K
MINI P 320
MINI P 320K
MINI H 120
MINI H 120K
Typ čidlaT1 = Ni 2226Pt 100/3850Pt 500/3850pT 1000/3850termistor NTC 20 kΩ
Měřicí rozsah-30 °C až 150 °C-50 °C až 150°C (teplota v okolí hlavice -30 °C až 100 °C)-30 °C až 150 °C
Max. ss měřicí proud0,7 mA3 mA1,5 mA1 mA10 mW *)

*) maximální příkon

Typ snímače
(K - s konektorem)
MINI N 520
MINI N 520 K
Poznámka
Typ čidlaPt 1000/3850
Výstupní signál4 až 20 mA
Standardní měřicí rozsahy-50 až 50 °C
-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
teplota v okolí hlavice -30 až 70 °C
Napájecí napětí (Unap)11 až 30 V DCdoporučená hodnota 24 V DC
Zatěžovací odpor Rz150 Ω pro Unap = 12 V
700 Ω pro Unap = 24 V

Výstupní signál při přerušení čidla> 24 mA
Výstupní signál při zkratu čidla< 3 mA


OSTATNÍ PARAMETRY
Třída přesnostiNi čidla: tř. B, Δt = ± (0,4 + 0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028|t|), pro t ≤ 0 ve °C;
Pt čidla: tř. B dle ČSN EN 60751,Δt = ± (0,3 + 0,005|t|) ve °C
NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Chyba měření MINI N 520< 0,6 % z rozsahu, minimálně 0,5 °C
Zapojení snímačůdle schéma zapojení
Standardní délka stonku L170, 120, 180, 240, 300, 360, 420 mm
Doba odezvyτ0,5 < 9 s (v proudící vodě 0,4 m.s-1)
Typ svorkovnice - snímače s průchodkouWeco 951-A-LFDS, maximální průřez vodičů 1,5 mm2
Typ konektoru - snímače s konektoremRSFM4 - Lumberg M12
Typ přívodního kabelu - snímače s převodníkem 4 až 20 mA2 x 0,25 mm2, PVC stíněný, do 80 °C
Izolační odpor> 200 MΩ při 500 V DC, 25° ± 3 °C; vlhkosti < 85 %
Stupeň krytíIP 65 dle ČSN EN 60529
Materiál stonkunerezová ocel DIN 1.4301
Materiál hlavicePOLYAMID
Pracovní podmínkyteplota okolí: -30 až 100 °C; -30 až 70 °C s převodníkem nebo kabelem PVC
relativní vlhkost: max. 100 % (při teplotě okolí 25 °C)
atmosferický tlak: 70 až 107 kPa
HmotnostMINI cca 60 g, MINI K 35 g

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

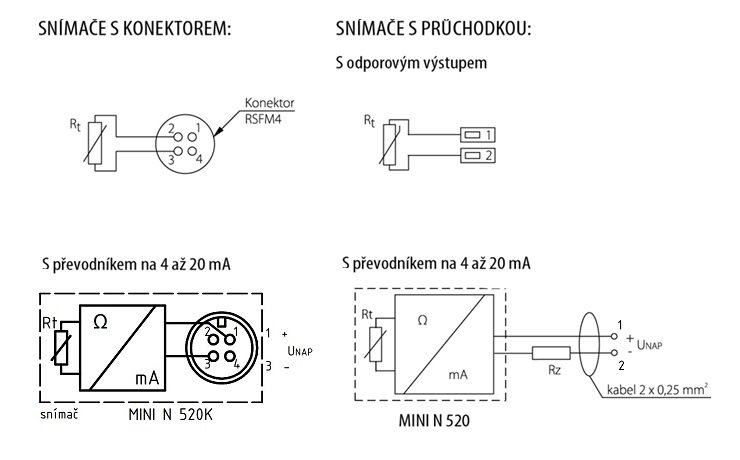

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • variabilní provedení stonku v oblasti – délky L1, materiálu, průměru, možnost provedení se závitem
  • typ závitu jímky

Soubory ke stažení

117.09cz.pdf 117.09cz.pdf

Související produkty

SNÍMAČE TEPLOTY SE STONKEM A HLAVICÍ DO VÝBUŠNÉHO PROSTŘEDÍ

Detail Detail

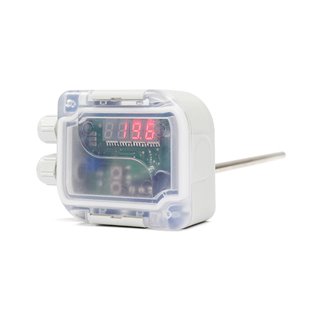

SNÍMAČE TEPLOTY SE STONKEM A DISPLEJEM
