SNÍMAČE TEPLOTY SE STONKEM A KOVOVOU HLAVICÍ

Nacházíte se:

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

20793

BBB

--%>

Tyto odporové snímače teploty jsou určeny pro kontaktní měření teploty kapalných nebo plynných látek. V kombinaci se středovým držákem je snímač teploty vhodný k měření teploty v klimatizačních kanálech. Kombinace snímače teploty a jímky je vhodná pro měření v potrubích. Modifikovaná varianta snímače teploty s navařeným šroubením je vhodná pro přímé měření média v potrubí. Standardní teplotní rozsah měření použití snímačů je -30 až 200 °C. Prodloužením délky stonku je možné použít snímače teploty až do teplot 250 °C. Snímače teploty je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů.

Snímače teploty jsou určeny pro provoz v neagresivním prostředí.

PŘÍSLUŠENSTVÍ

nerezová jímka JS 130
kovový držák K 120
posuvné šroubení- pro nastavení různé délky ponoru stonku snímače teploty

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

Výrobce vydává EU Prohlášení o shodě.
Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025) nebo v AKL.

Technické parametry

Typ snímače	NK 120	NK 121	NK 122	NK 320	NK 321
Typ čidla	Ni 1000/5000	Ni 1000/6180	Ni 891	Ni 10000/5000	Ni 10000/6180
Měřicí rozsah	-30 až 200 °C (teplota v okolí hlavice -30 až 100 °C)
Max. ss měřicí proud	1 mA	1 mA	1 mA	0,3 mA	0,3 mA

Typ snímače	NK 123	PTK 120	PTK 220	PTK 320	HK 120
Typ čidla	T1 = Ni 2226	Pt 100/3850	Pt 500/3850	Pt 1000/3850	termistor NTC 20 kΩ
Měřicí rozsah	-30 až 150 °C	-50 až 200 °C (teplota v okolí hlavice - 30 až 100°C)			-30 až 150 °C
Max. ss měřicí proud	0,7 mA	3 mA	1,5 mA	1 mA	10 mW *)

*) maximální příkon

Typ snímače	NK 520	Poznámka
Typ čidla	Pt 1000/3850
Výstupní signál	4 až 20 mA
Standardní měřicí rozsahy	-50 až 50 °C -30 až 60 °C 0 až 35 °C 0 až 100 °C 0 až 150 °C 0 až 200 °C 0 až 250 °C	teplota v okolí hlavice -30 až 70 °C;
Chyba měření	< 0,6 % z rozsahu	nejméně 0,5 °C
Napájecí napětí (Unap)	11 až 30 V DC	doporučená hodnota 24 V DC
Zatěžovací odpor Rz	150 Ω pro Unap = 12 V 700 Ω pro Unap = 24 V
Výstupní signál při přerušení čidla	> 24 mA
Výstupní signál při zkratu čidla	< 3,5 mA

OSTATNÍ PARAMETRY
Třída přesnosti čidla	Ni čidla: tř. B, Δt = ± (0,4 + 0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028\|t\|), pro t ≤ 0 ve °C; Pt čidla: tř. B dke ČSN EN 60751,Δt = ± (0,3 + 0,005\|t\|) ve °C NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Zapojení snímačů	dle schéma zapojení
Standardní délka stonku	70, 120, 180, 240, 300, 360, 420 mm
Doba odezvy	τ0,5 < 9 s (v proudící vodě 0,4 m.s^-1)
Doporučený průřez vodičů	0,35 až 1,5 mm²
Izolační odpor	> 200 MΩ při 500 V DC, 25 ± 3 °C; vlhkosti < 85 %
Stupeň krytí	IP 54 dle ČSN EN 60529, v platném znění
Materiál stonku	nerezová ocel DIN 1.4301
Typ hlavice	LIMATHERM MA
Materiál hlavice	slitina hliníku
Pracovní podmínky	teplota okolí: -30 až 100 °C; -30 až 70 °C s převodníkem relativní vlhkost: max. 100 % (při teplotě okolí 25 °C) atmosferický tlak: 70 až 107 kPa
Hmotnost	cca 0,15 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

možnost zapouzdření dvou čidel teploty
možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
možnost tří nebo čtyřvodičového zapojení
variabilní provedení stonku v oblasti – délky L1, materiálu, průměru, možnost provedení se závitem
typ závitu jímky

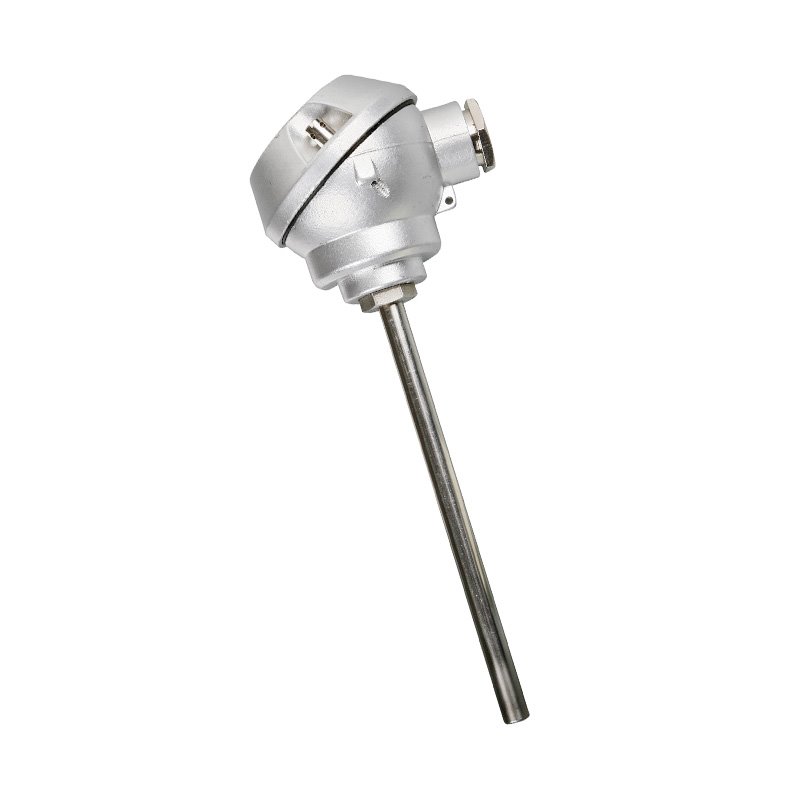

Obrázek k produktu:
