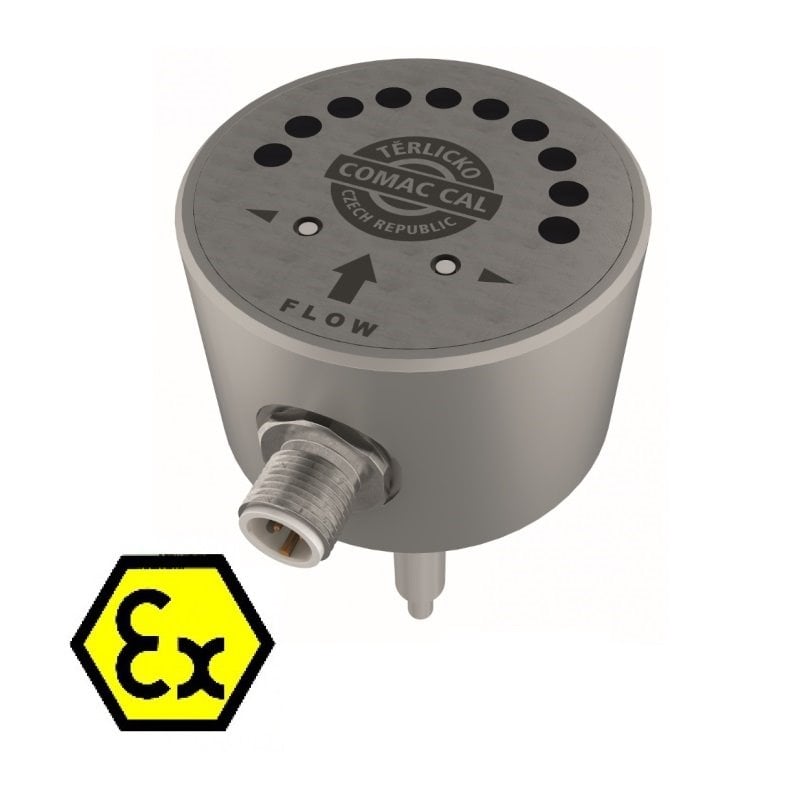

Jedná se o hlídač průtoku kapaliny na bázi kalorimetrického principu použitelný i v prostředí s nebezpečím výbuchu. V případě poklesu průtoku pod uživatelem nastavenou mez, dojde ke změně stavového výstupu. Průtok je v rozsahu měření zobrazován deseti LED diodami a ve stejném dělení je možno volit hranici pro sepnutí/rozepnutí kontaktu. Měřící cyklus trvá od 4 s do 8 s, s doporučeným rozsahem měření 4 až 150 cm/s. V případě prázdného potrubí se snímač chová stejně, jako při nulovém průtoku. Tyto snímače průtoku kapalin jsou vyráběny ve čtyřech verzích:
- FS 10Ex – 1× stavový výstup (v závislosti na rychlosti proudění)
- FS 11Ex – 2× stavový výstup (v závislosti na rychlosti proudění)
- FS 15Ex – 2× stavový výstup (1× v závislosti na rychlosti proudění a 1× na teplotě)
- FS 20Ex – 1× stavový a 1× proudový výstup (v závislosti na rychlosti proudění)
Zobrazované stavy sensoru
Označení spínacího bodu průtoku na stupnici LED může být realizováno dvěma barvami (červená a jantarová LED), které zároveň označují, je-li spínací kontakt sepnutý či rozepnutý. V případě FS15 Ex je pro signalizaci spínacího bodu teploty použita LED umístěna uprostřed mezi ovládacími tlačítky. Pokud je teplota média nad/pod nastaveným bodem, svítí LED červeně a zároveň tím označuje rozepnutý PIN2 (standardně dodávaný sensor je nastaven jako rozepnut při teplotě nad nastavenou mez s rozsvícenou diodou). Při změně logiky spínacího/rozpínacího bodu uživatelem je vždy změněna logika obou výstupů najednou (platí pro verzi FS 11 Ex i FS 15Ex).
Hlídač průtoku obsahuje dvě zapuštěná ovládací tlačítka, kterými lze nastavit:
- spínací bod/body pro rychlost proudění (případně teploty)
- změnit logiku spínacího/rozpínacího výstupu
- zkalibrovat minimální a maximální průtok hlídače
- obnovit původní parametry z výrobního závodu
