SNÍMAČE TEPLOTY S MAGNETICKÝM UCHYCENÍM

SNÍMAČE TEPLOTY S MAGNETICKÝM UCHYCENÍM

SNÍMAČE TEPLOTY S MAGNETICKÝM UCHYCENÍM

BBB

--%>

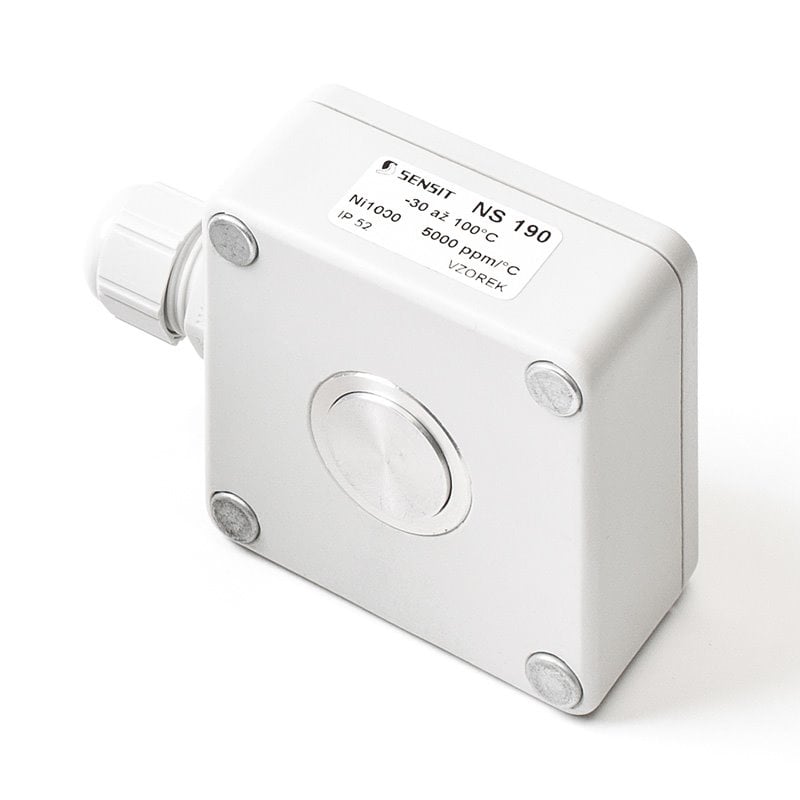

Tyto odporové snímače teploty jsou určeny pro kontaktní měření povrchové teploty z feromagnetických materiálů. Kontakt s měřenou plochou je zajištěn odpružením měřícího pouzdra. Plastová hlavice je opatřena kabelovou průchodkou (v hlavici je umístěna svorkovnice) nebo konektorem. Standardní teplotní rozsah použití snímačů je -30 až 100 °C. Snímače teploty je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů.

Snímače teploty jsou určeny pro provoz v neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

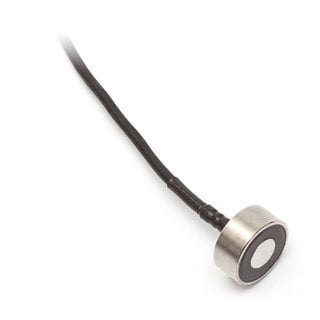

Možnou alternativou snímačů řady S 190 jsou kabelové snímače s magnetickým uchycením.


Technické parametry

Typ snímače
(K - s konektorem)
NS 190
NS 190K
NS 191
NS 191K
NS 192
NS 192K
NS 390
NS 390K
NS 391
NS 391K
Typ čidla
Ni 1000/5000 Ni 1000/6180 Ni 891 Ni 10000/5000 Ni 10000/6180
Měřící rozsah
-30 až 100°C
Max. ss měřící proud 1 mA 1 mA 1 mA 0,3 mA 0,3 mA


Typ snímače
(K - s konektorem)
NS 193
NS 193K
PTS 190
PTS 190K
PTS 290
PTS 290K
PTS 390
PTS 390K
HS 190
HS 190K
Typ čidla T1 = Ni 2226 Pt 100/3850 Pt 500/3850 Pt 1000/3850 termistor NTC 20 kΩ
Měřící rozsah -30 až 100 °C
Max. ss měřící proud 0,7 mA 3 mA 1,5 mA 1 mA 1 mW *)

*) maximální příkon


Typ snímače
(K - s konektorem)
NS 590
NS 590K
NS 790
NS 790K
Poznámka
Typ čidla Pt 1000/3850 Pt 1000/3850
Výstupní signál 4 až 20 mA 0 až 10 V
Standardní měřící rozsahy**) -30 až 60°C
0 až 35 °C
0 až 100 °C
0 až 150 °C
-30 až 60°C
0 až 35 °C
0 až 100 °C
0 až 150 °C
teplota v okolí hlavice -30 až 70 °C
Napájecí napětí (Unap) 11 až 30 V DC 15 až 30 V DC doporučená hodnota 24 V DC
Zatěžovací odpor Rz 150 Ω pro Unap = 12 V
700 Ω pro Unap = 24 V
> 10 kΩ
Výstupní signál při přerušení čidla > 24 mA > 10,5 V
Výstupní signál při zkratu čidla < 3,5 mA ~ 0 V


**) Na základě požadavku zákazníka je možné zajistit zakázkový měřící rozsah v rozmezí od -40 do 150 °C, přičemž minimální rozpětí rozsahu musí být 30 °C (např. -20 až 15 °C; -30 až 80 °C apod.)

OSTATNÍ PARAMETRY
Třída přesnosti čidla Ni čidla: tř. B, Δt = ± (0,4 + 0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028|t|), pro t ≤ 0 ve °C;
Pt čidla: tř. B dle ČSN EN 60751,Δt = ± (0,3 + 0,005|t|) ve °C
NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Chyba měření NS 590(K), NS 790(K) < 0,6 % z rozsahu,minimálně 0,5 °C
Zapojení snímačů dle schéma zapojení
Průměr měřícího pouzdra 19 mm
Přítlak měřícího pouzdra 5 N
Přídržná síla snímače 60 N
Doporučený průřez vodičů - snímače s průchodkou 0,35 až 1,5 mm2
Typ konektoru v hlavici - snímače s konektorem RSFM4 - Lumberg
Izolační odpor > 200 MΩ při 500 V DC, 25 ± 3 °C; vlhkosti < 85 %
Stupeň krytí IP 52 dle ČSN EN 60529, v platném znění
Materiál hlavice LEXAN 500R
Pracovní podmínky teplota okolí: -30 až 100 °C; -30 až 70 °C s převodníkem
relativní vlhkost: max. 100 % (při teplotě okolí 25 °C)
atmosferický tlak: 70 až 107 kPa
Hmotnost cca 0,1 kg (NS 590, NS 790); 0,08kg (pasivní)

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

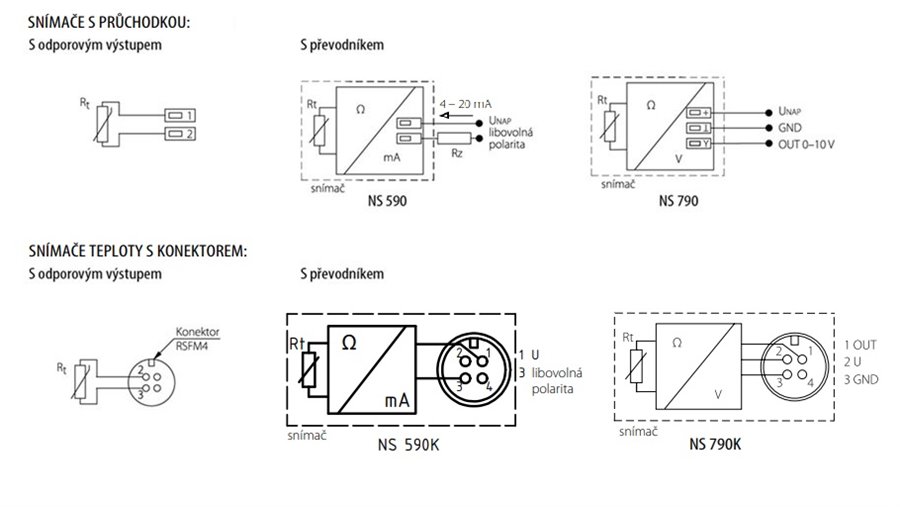

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • možnost zajištění zakázkových rozsahů pro varianty snímačů s převodníkem
