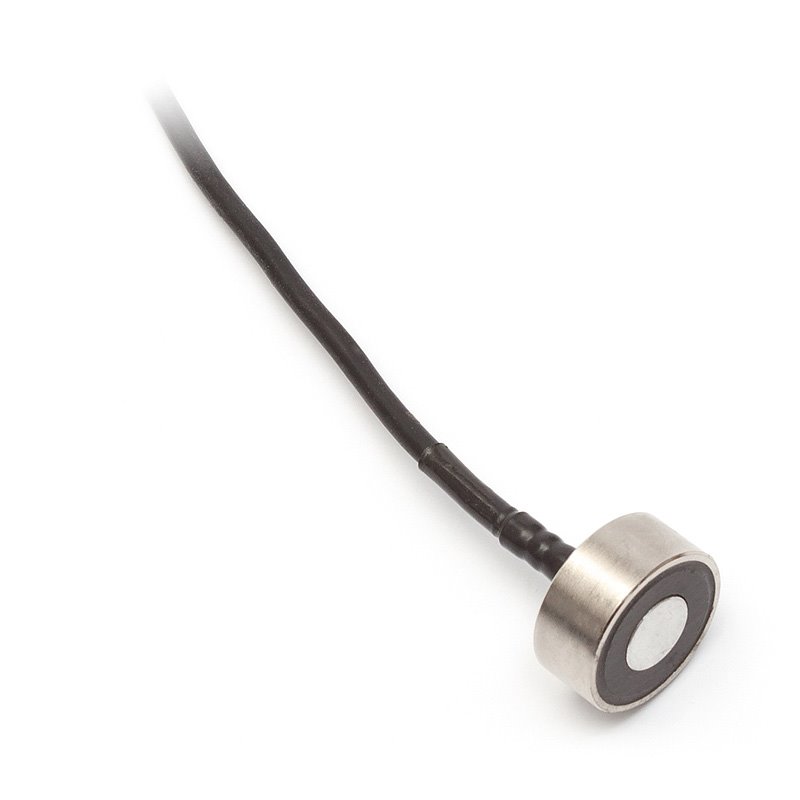

TR 158
s magnetem, -30 °C až 150 °C

TR 158
s magnetem, -30 °C až 150 °C

TR 158
s magnetem, -30 °C až 150 °C

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou určeny pro měření povrchové teploty feromagnetických těles. Teplotní rozsah použití je -30 až 150 °C. Minimální plocha pro umístění na měřený povrch musí mít průměr 28 mm. Konstrukce kabelového snímače teploty zajišťuje rychlou odezvu na změnu teploty a to zvláště při použití silikonové vazelíny nebo teplotně vodivé pasty mezi měřenou plochou a snímačem.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Snímač TR 158
Maximální teplotní rozsah použití -30 až 150 °C

Typ čidla*

Pt, Ni, NTC, TCK, TCJ
Stupeň krytí IP 65 dle ČSN EN 60529 v platném znění
Přídržná síla snímače
20 N
Přítlak měřící plochy 3 N
Materiál pouzdra niklovaná ocel 11373 / dural
Rozměry pouzdra ⌀ 28 x 13 mm
Přívodní kabel silikon stíněný 2 x 0,34 mm2
silikon stíněný 4 x 0,22 mm2
Standard délky kabelu
2, 5, 10 m
Odpor vedení 0,11 Ω na 1 m kabelu pro 2vodičové zapojení

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

K24.06cz.pdf K24.06cz.pdf
