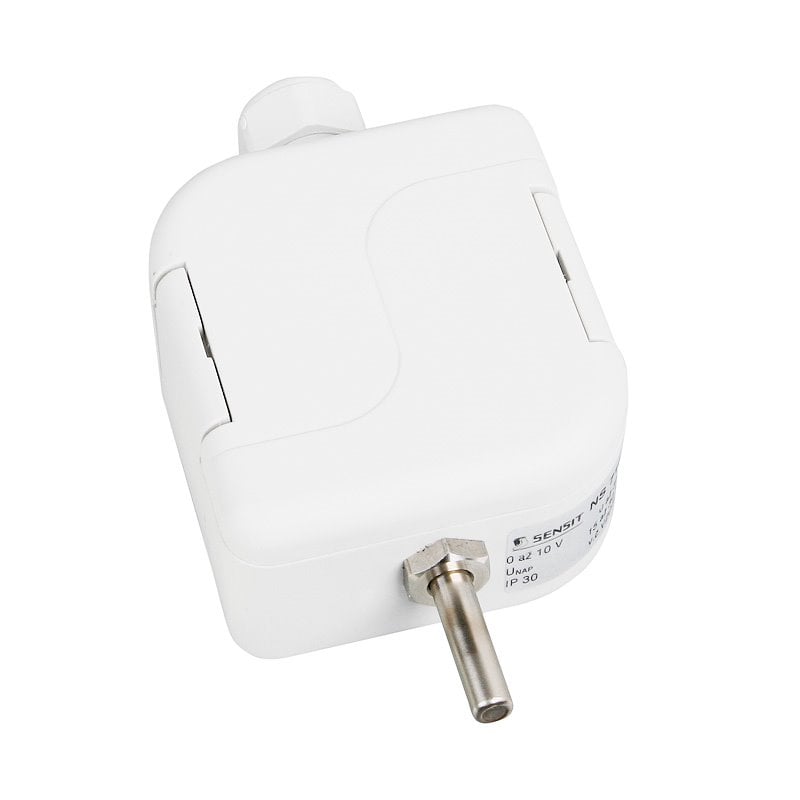

SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S PLASTOVOU HLAVICÍ

SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S PLASTOVOU HLAVICÍ

Řada S 110

SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S PLASTOVOU HLAVICÍ

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

20765
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Tyto odporové snímače teploty jsou určeny pro kontaktní měření teploty plynných látek ve venkovních nebo průmyslových prostorech. Plastová hlavice je opatřena kabelovou průchodkou (v hlavici je umístěna svorkovnice) nebo konektorem. Standardní teplotní rozsah použití snímačů je - 50 až 100 °C. Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů. Snadná montáž snímačů teploty je zajištěna díky jedinečnému designu „S hlavice“ společnosti SENSIT s.r.o. Snímače teploty jsou určeny pro provoz v neagresivním prostředí.

PŘÍSLUŠENSTVÍ

 PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025) nebo v AKL.

Upozornění: Snímače teploty s výstupním signálem 4–20 mA je možné dodat jen ve variantě A.

Technické parametry

Typ snímače
(K - s konektorem)
NS 110x
NS 110xK
NS 111x
NS 111xK
NS 112x
NS 112xK
NS 310x
NS 310xK
NS 311x
NS 311xK
Typ čidla Ni 1000/5000 Ni 1000/6180 Ni 891 Ni 10000/5000 Ni 10000/6180
Měřicí rozsah -50 až 100°C
Max. ss měřicí proud 1 mA 1 mA 1 mA 0,3 mA 0,3 mA


Typ snímače
(K - s konektorem)
NS 113x
NS 113xK
PTS 110x
PTS 110xK
PTS 210x
PTS 210xK
PTS 310x
PTS 310xK
HS 110x
HS 110xK
Typ čidla T1 = Ni 2226 Pt 100/3850 Pt 500/3850 Pt 1000/3850 termistor NTC 20 kΩ
Měřicí rozsah -50 až 100 °C
Max. ss měřicí proud 0,7 mA 3 mA 1,5 mA 1 mA 1 mW *)

*) maximální příkon

Typ snímače
(K - s konektorem)
NS 510A
NS 510AK
NS 710x
NS 710xK
Poznámka
Typ čidla Pt 1000/3850 Pt 1000/3850
Výstupní signál 4 až 20 mA 0 až 10 V
Standardní měřicí rozsahy**) -30 až 60°C
0 až 35 °C
0 až 100 °C
0 až 150 °C
-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
teplota v okolí hlavice
-30 až 70 °C
Napájecí napětí (Unap) 11 až 30 V DC 15 až 30 V DC doporučená hodnota 24 V DC
Zatěžovací odpor 150 Ω pro Unap = 12 V
700 Ω pro Unap = 24 V
> 10kΩ
Výstupní signál při přerušení čidla > 24 mA > 10,5 mA
Výstupní signál při zkratu čidla < 3,5 mA ~ 0 V

Poznámka: x = varianta A nebo varianta B

**) Na základě požadavku zákazníka je možné zajistit zakázkový měřící rozsah v rozmezí od -40 do 150 °C, přičemž minimální rozpětí rozsahu musí být 35 °C (např. -20 až 15 °C; -30 až 80 °C apod.)

OSTATNÍ PARAMETRY
Třída přesnosti Ni čidla: tř. B, t = ± (0,4 + 0,007t), pro t ≥ 0; t = ± (0,4 + 0,028|t|), pro t ≤ 0 ve °C; Pt čidla: tř. B dle ČSN EN 60751, t = ± (0,3 + 0,005|t|) ve °C
NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Chyba měření
Ns 510A(K), Ns 710x(K)
NS 510 A ± 1 °C v závislosti na rychlosti proudění vzduchu
NS 710 A 0,6 % z rozsahu, min. 0,5 °C
Zapojení snímačů dle schéma zapojení
Délka stonku (varianta A) výstup odporový a napěťový 0 až 10 V: 25 mm
výstup proudový 4 až 20 mA: 50 mm
Doba odezvy τ0,5 < 9 s (v proudícím vzduchu 1m s-1) – varianta A
τ0,5 ≤ 30 s (v proudícím vzduchu 1m s-1) – varianta B
Doporučený průřez vodičů – snímače s průchodkou 0,35 až 1,5 mm2
Typ konektoru v hlavici – snímače s konektorem RSFM4 - Lumberg
Izolační odpor > 200 MΩ při 500 V DC, 25 ± 3 °C; vlhkost < 85 %
Stupeň krytí IP 65 dle ČSN EN 60529, v platném znění
Materiál stonku nerezová ocel DIN 1.4301 – varianta A
Materiál hlavice POLYAMID
Pracovní podmínky teplota okolí: -50 až 100 °C; -30 až 70 °C s převodníkem
relativní vlhkost: max. 100 % (při teplotě okolí 25 °C)
atmosférický tlak: 70 až 107 kPa
Hmotnost cca 0,15 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

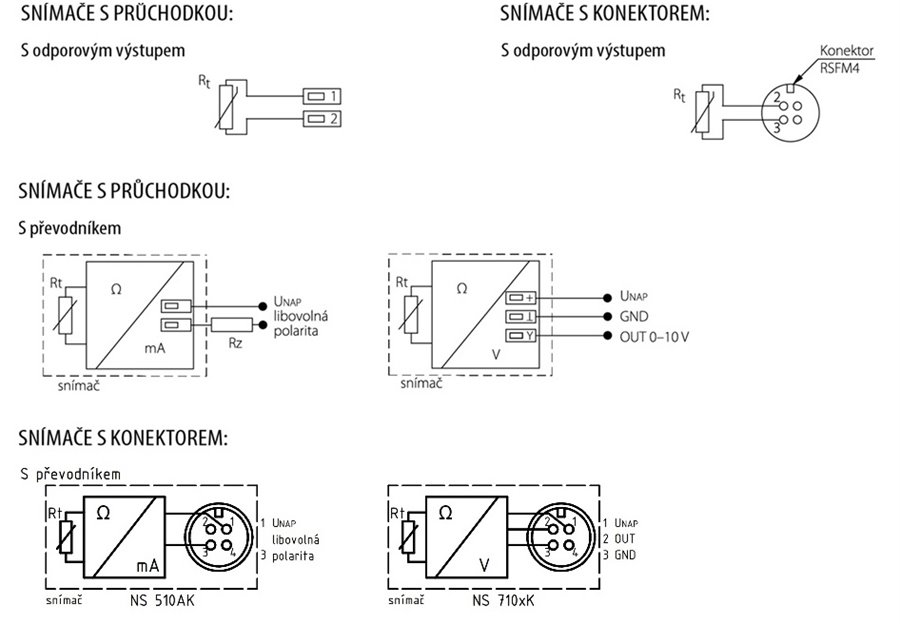

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • možnost zajištění zakázkových rozsahů pro varianty snímačů s převodníkem

Soubory ke stažení

008.19cz.pdf 008.19cz.pdf

Související produkty

SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S DISPLEJEM

Detail Detail

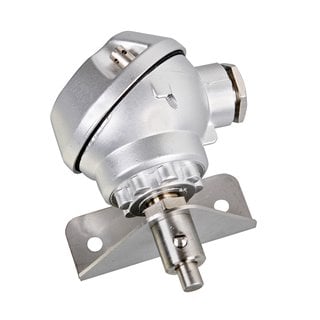

SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S KOVOVOU HLAVICÍ
