SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S DISPLEJEM

SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S DISPLEJEM

SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S DISPLEJEM

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

22218
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

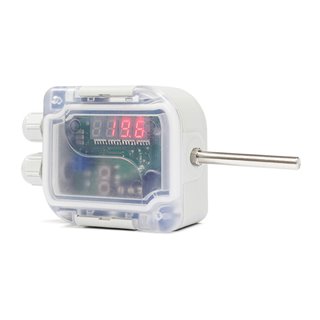

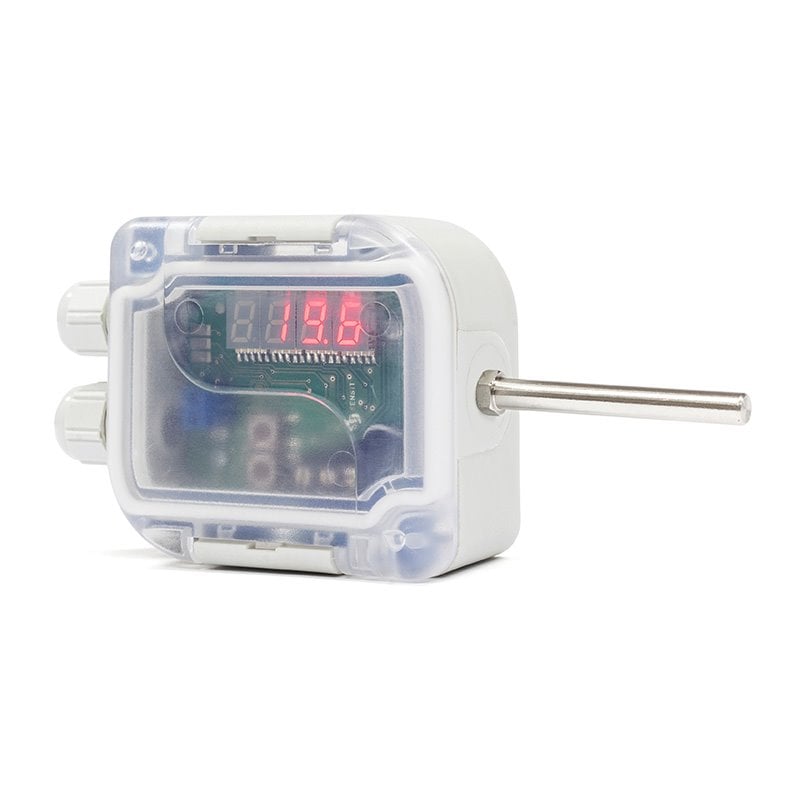

Tyto odporové snímače teploty s displejem jsou určeny pro kontaktní měření teploty plynných látek ve venkovních nebo průmyslových prostorech. Čidlo teploty je umístěno v kovovém stonku délky 25 až 50 mm. Plastová hlavice snímače teploty s displejem je opatřena kabelovou průchodkou nebo konektorem, měřená teplota je indikovaná na 4místném displeji umístěným pod průhledným víčkem hlavice. Snímače teploty s displejem je možné použít pro všechny řídicí systémy, které jsou kompatibilní s výstupními signály uvedenými v tabulce technických parametrů.

Maximální teplotní rozsah pro nastavení proudové smyčky snímačů teploty s displejem je -50 až 150 °C. V tomto rozsahu mohou být naprogramovány požadované pracovní teplotní rozsahy, přičemž minimální rozdíl mezi dolní a horní hranicí teplotního rozsahu je 10 °C. Teplotní rozsah měření snímače teploty s displejem a zároveň maximální teplota v okolí hlavice je -30 až 70 °C a nesmí být ani krátkodobě překročena. Snímače teploty s displejem vyhovují stupni ochrany IP 65 podle ČSN EN 60529, v platném znění. Snadná montáž snímačů teploty s displejem je zajištěna díky jedinečnému designu "S hlavice" společnosti SENSIT s.r.o.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní odolnost hlavice a kovových pouzder.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

    Technické parametry

    Typ snímače
    (K - s konektorem)
    NSD 510A
    NSD 510AK
    NSD 710A
    NSD 710AK
    Výstupní signál 4 až 20 mA 0 až 10 V
    Typ čidla Pt 1000/3850, přesnost tř. B (± 0,3 + 0,005 x | t | ) ve °C
    Měřící rozsah
    nastavitelný uživatelem
    Maximální teplotní rozsah - 50 až 150 °C
    Chyba měření 0,8 % z rozsahu, nejméně 0,5 °C
    Zobrazovací displej 4místný LED, rozměry znaku 7,62 x 4,22 mm
    Napájecí napětí U 15 až 30 V DC
    Nominální napětí Un 24 V
    Zatěžovací odpor Rz
    Rz max 250 Ω Rz min 10 kΩ
    Proud / napětí při přerušení čidla > 24 mA > 12 V
    Proud / napětí při zkratu čidla < 3 mA ~ 0 V
    Materiál hlavice POLYAMID
    Rozměry hlavice 70 x 63 x 34 mm
    Průřez přívodních vodičů 0,35 až 1,5 mm2
    Stupeň krytí
    IP 65 dle ČSN EN 60529, v platném znění
    Způsob připojení kabelu Přes průchodku M 16 x 1,5 / přes konektor LUMBERG M12
    Teplota v okolí hlavice -30 až 70 °C
    Elektrická pevnost 500 V / 50 Hz podle ČSN EN 60730-1, v platném znění


    Ostatní parametry
    Délka stonku
    50 mm pro NSD 510A a NSD 510AK
    25 mm pro NSD 710A a NSD 710AK
    Průměr stonku6 +0,2 mm
    Materiál stonkunerezová ocel DIN 1.4301
    Izolační odpor> 200 MΩ při 500 V DC, při teplotě 25 ± 3 °C, relativní vlhkosti < 85 %
    Maximální rozsah měření-30 až 70 °C
    Váha0,15 kg

    Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

    Rozměrový náčrt

    Schéma zapojení

    Modifikace

    Soubory ke stažení

    D01.04cz.pdf D01.04cz.pdf

    Související produkty

    SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S PLASTOVOU HLAVICÍ

    Detail Detail

    SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S KOVOVOU HLAVICÍ

    Detail Detail

    PTSV 110 - SNÍMAČE TEPLOTY A RELATIVNÍ VLHKOSTI DO INTERIÉRU A PRO VENKOVNÍ PROSTŘEDÍ S VÝSTUPY 4–20 mA

    Detail Detail

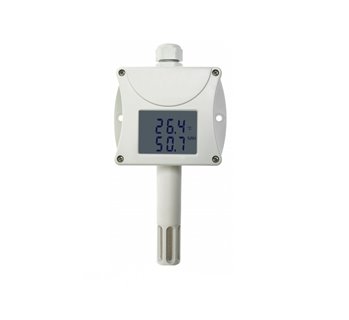

    T0210 - VÝSTUP 0-10 V SNÍMAČE TEPLOTY A RELATIVNÍ VLHKOSTI DO INTERIÉRU A PRO VENKOVNÍ PROSTŘEDÍ S DISPLEJEM
