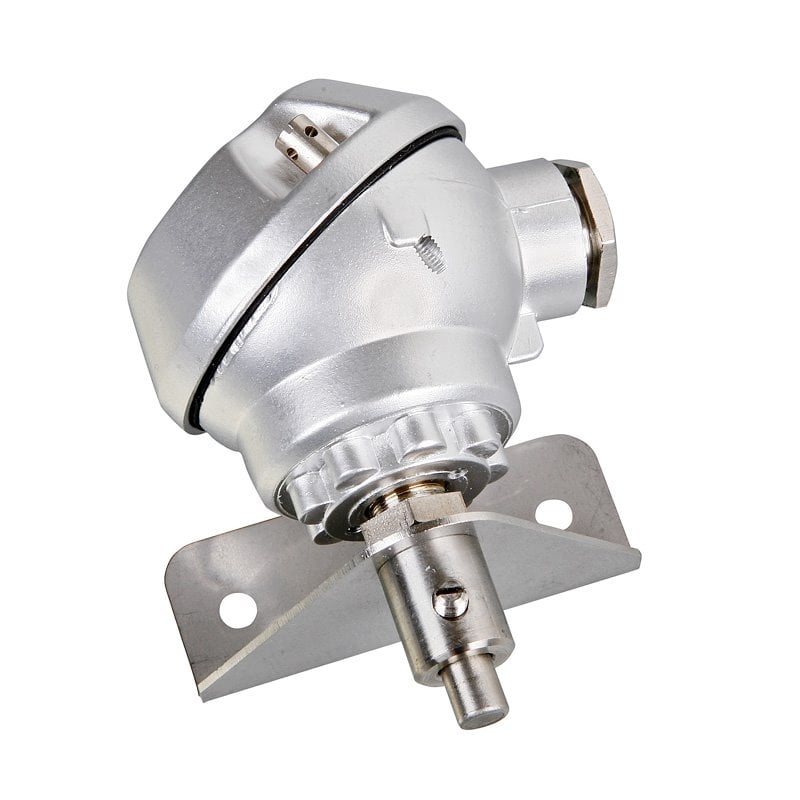

SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S KOVOVOU HLAVICÍ

Nacházíte se:

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21583

BBB

--%>

Tyto odporové snímače teploty jsou určeny pro kontaktní měření teploty plynných látek ve venkovních nebo průmyslových prostorech. Standardní teplotní rozsah použití snímačů je - 30 °C až 100 °C. Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů.

Snímače teploty jsou určeny pro provoz v neagresivním prostředí.

PŘÍSLUŠENSTVÍ

Kovový držák K110

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

Výrobce vydává EU Prohlášení o shodě.
Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025) nebo v AKL.

Technické parametry

Typ snímače	NK 110	NK 111	NK 112	NK 310	NK 311
Typ čidla	Ni 1000/5000	Ni 1000/6180	Ni 891 Ni	Ni 10000/5000	Ni 10000/6180
Měřicí rozsah	-30 až 100°C
Max. ss měřící proud	1 mA	1 mA	1 mA	0,3 mA	0,3 mA

Typ snímače	NK 113	PTK 110	PTK 210	PTK 310	HK 110
Typ čidla	T1 = Ni 226	Pt 100/3850	Pt 500/3850	Pt 1000/3850	termistor NTC 20 kΩ
Měřicí rozsah	-30 až 100 °C
Max. ss měřící proud	0,7 mA	3 mA	1,5 mA	1 mA	1 mW *)

*) maximální příkon

Typ snímače	NK 510	Poznámka
Typ čidla	Pt 1000/3850
Výstupní signál	4 až 20mA
Standardní měřicí rozsahy	-30 až 60 °C 0 až 35 °C 0 až 100 °C 0 až 150 °C	teplota v okolí hlavice -30 až 70 °C



Chyba měření	± 1 °C v závislosti na rychlosti proudění vzduchu
Napájecí napětí (Unap)	11 až 30 V DC	doporučená hodnota 24 V DC
Zatěžovací odpor Rz	150 Ω pro Unap = 12 V 700 Ω pro Unap = 24 V
Výstupní signál při přerušení čidla	> 24 mA
Výstupní signál při zkratu čidla	< 3,5 mA

OSTATNÍ PARAMETRY
Třída přesnosti	Ni čidla: tř. B, t = ± (0,4 + 0,007t), pro t ≥ 0; t = ± (0,4 + 0,028\|t\|), pro t ≤ 0 ve °C; Pt čidla: tř. B dle ČSN EN 60751, t = ± (0,3 + 0,005\|t\|) ve °C NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Zapojení snímačů	dle schéma zapojení
Délka stonku L	výstup odporový: 25 mm výstup proudový 4 až 20 mA: 50 mm
Doba odezvy	τ0,5 < 9 s (v proudícím vzduchu 1m s^-1)
Doporučený průřez vodičů	0,35 až 1,5 mm²
Izolační odpor	> 200 MΩ při 500 V DC, 25 ± 3 °C; vlhkost < 85 %
Stupeň krytí	IP 54 dle ČSN EN 60529, v platném znění
Materiál stonku	nerezová ocel DIN 1.4301
Typ hlavice	LIMATHERM MA
Materiál hlavice	slitina hliníku
Pracovní podmínky	teplota okolí: -30 až 100 °C; -30 až 70 °C s převodníkem
	relativní vlhkost: max. 100 % (při teplotě okolí 25 °C)
	atmosférický tlak: 70 až 107 kPa
Hmotnost	cca 0,2 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

možnost zapouzdření dvou čidel teploty
možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
možnost tří nebo čtyřvodičového zapojení
