SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A PLASTOVOU HLAVICÍ

SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A PLASTOVOU HLAVICÍ

Řada S 160

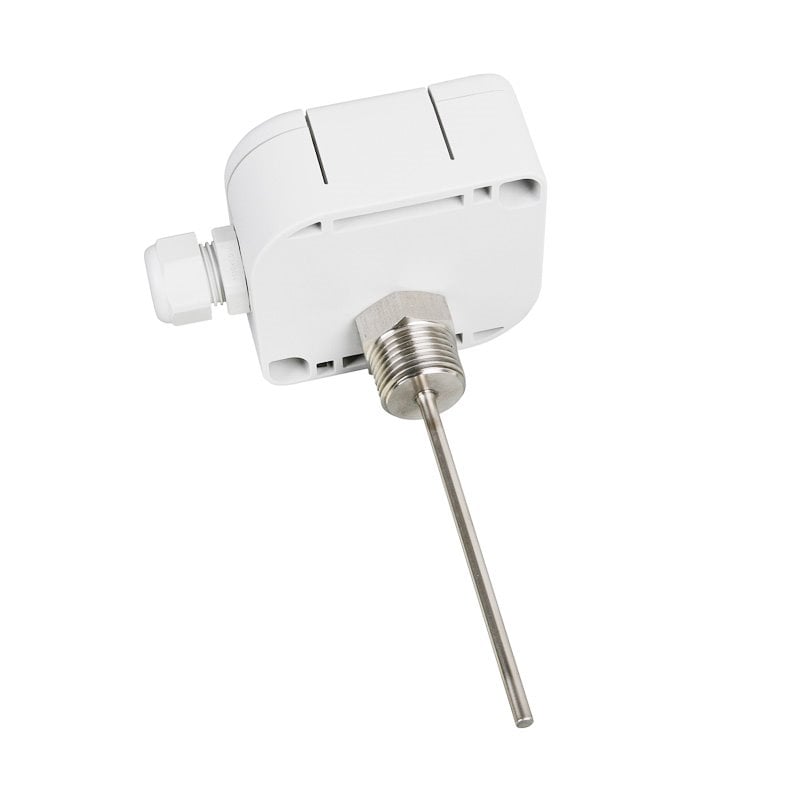

SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A PLASTOVOU HLAVICÍ
*
*

SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A PLASTOVOU HLAVICÍ

Tyto odporové snímače teploty jsou určeny pro kontaktní měření teploty kapalných nebo plynných látek. Plastová hlavice je opatřena kabelovou průchodkou (v hlavici je umístěna svorkovnice) nebo konektorem. Konstrukce stonku snímače umožňuje použití snímače pro přímé měření teploty v potrubích a zároveň zajišťuje rychlou odezvu snímače na změnu teploty. Standardní teplotní rozsah použití snímačů je -30 až 130 °C. Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů. Snadná montáž snímačů teploty je zajištěna díky jedinečnému designu „S hlavice“ společnosti SENSIT s.r.o.

Snímače teploty jsou určeny pro provoz v neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ snímače

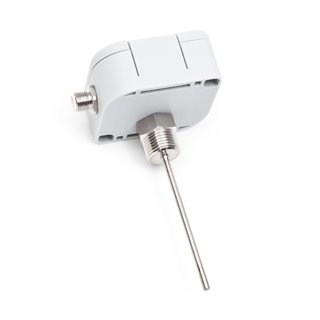

(K - s konektorem)
NS 160
NS 160K
NS 161
NS 161K
NS 162
NS 162K
Typ čidla Ni 1000/5000 Ni 1000/6180 Ni 891
Měřicí rozsah -30 až 130 °C (teplota v okolí hlavice -30 až 100 °C)
Max. ss měřicí proud 1 mA 1 mA 1 mA


Typ snímače
(K - s konektorem)
PTS 160
PTS 160K
PTS 260
PTS 260K
PTS 360
PTS 360K
HS 160
HS 160K
Typ čidla Pt 100/3850 Pt 500/3850 Pt 1000/3850 termistor NTC 20 kΩ
Měřicí rozsah -50 až 130 °C (teplota v okolí hlavice - 30 až 100°C) -30 až 130 °C
Max. ss měřicí proud 3 mA 1,5 mA 1 mA 10 mW *)

*) maximální příkon

Typ snímače
(K - s konektorem)
NS 560
NS 560K
NS 760
NS 760K
Poznámka
Typ čidla Pt 1000/3850 Pt 1000/3850
Výstupní signál 4 až 20 mA 0 až 10 V
Standardní měřicí rozsahy**) -50 až 50 °C
-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C

-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
teplota v okolí hlavice -30 až 70 °C;
Napájecí napětí (Unap) 11 až 30 V DC 15 až 30 V DC doporučená hodnota 24 V DC
Zatěžovací odpor Rz 150 Ω pro Unap = 12 V
700 Ω pro Unap = 24 V
> 10 kΩ
Výstupní signál při přerušení čidla > 24 mA > 10,5 V
Výstupní signál při zkratu čidla < 3,5 mA ~ 0 V

**) Na základě požadavku zákazníka je možné zajistit zakázkový měřicí rozsah v rozmezí od -40 do 150 °C, přičemž minimální rozpětí rozsahu musí být 35 °C (např. -20 až 15 °C; -30 až 80 °C apod.)

OSTATNÍ PARAMETRY
Třída přesnosti čidla Ni čidla: tř. B, Δt = ± (0,4 + 0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028|t|), pro t ≤ 0 ve °C;
Pt čidla: tř. B dle ČSN EN 60751,Δt = ± (0,3 + 0,005|t|) ve °C
NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Chyba měření NS 560, NS 760
NS 560 a NS 760 < 0,6 % z rozsahu, minimálně 0,5 °C
Zapojení snímačů dle schéma zapojení
Standardní délka stonku L1 50, 100, 160, 220 mm
Průměr stonku snímače 4 ± 0,1 mm
Standardní závit G 1/2"
Jmenovitý tlak stonku snímače PN 25
Doba odezvy τ0,5 < 4 s (v proudící vodě 0,4 m.s-1)
Doporučený průřez vodičů - snímače s průchodkou 0,35 až 1,5 mm2
Typ konektoru v hlavici - snímače s konektorem RSFM4 - Lumberg, M12
Izolační odpor > 200 MΩ při 500 V DC, 25° ± 3 °C; vlhkosti < 85 %
Stupeň krytí IP 65 dle ČSN EN 60529, v platném znění
Materiál stonku nerezová ocel DIN 1.4301
Materiál hlavice POLYAMID
Pracovní podmínky teplota okolí: -30 až 100 °C; -30 až 70 °C s převodníkem
relativní vlhkost: max. 100 % (při teplotě okolí 25 °C)
atmosferický tlak: 70 až 107 kPa
Hmotnost cca 0,15 kg


MAXIMALNÍ RYCHLOST PROUDĚNÍ MĚŘENÉHO MÉDIA - VZDUCH A VODNÍ PÁRA / VODA [ m.s-1]
Délka stonku do 60 mm > 60 až 100 mm > 100 až 160 mm > 160 až 220 mm
Hodnoty pro průměr stonku 4 mm 8 / 0,8 6 / 0,6 3,2 / 0,4 1,0 / 0,25

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

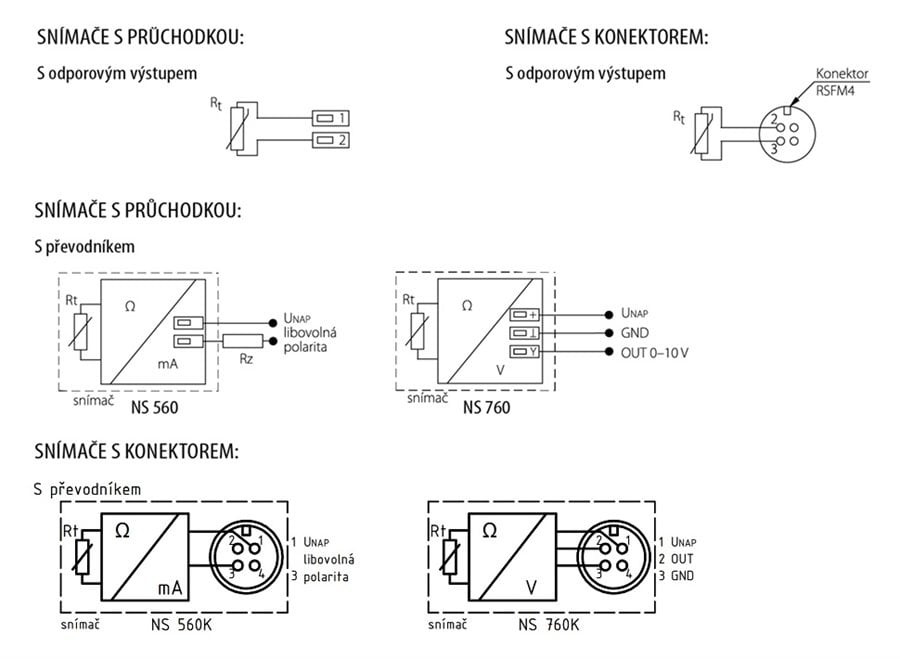

Schéma zapojení

Modifikace

  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • variabilní provedení stonku v oblasti – délky L1, materiálu, průměru, závitu
  • možnost zajištění zakázkových rozsahů pro varianty snímačů s převodníkem

Soubory ke stažení

042.17cz.pdf 042.17cz.pdf

Související produkty

SNÍMAČE TEPLOTY SE STONKEM A HLAVICÍ DO VÝBUŠNÉHO PROSTŘEDÍ S RYCHLOU ODEZVOU

Detail Detail

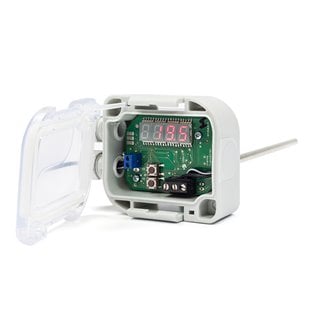

SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A DISPLEJEM

Detail Detail

SD 162 - INTELIGENTNÍ SNÍMAČ TEPLOTY S RYCHLOU ODEZVOU A PLASTOVOU HLAVICÍ S VÝSTUPEM RS 485

Detail Detail

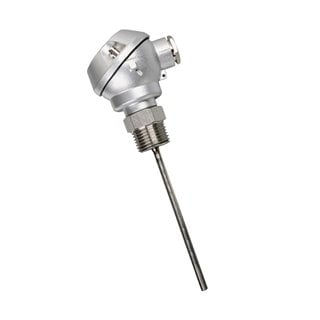

SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A KOVOVOU HLAVICÍ
