SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A DISPLEJEM

SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A DISPLEJEM

SNÍMAČE TEPLOTY S RYCHLOU ODEZVOU A DISPLEJEM

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

22241
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

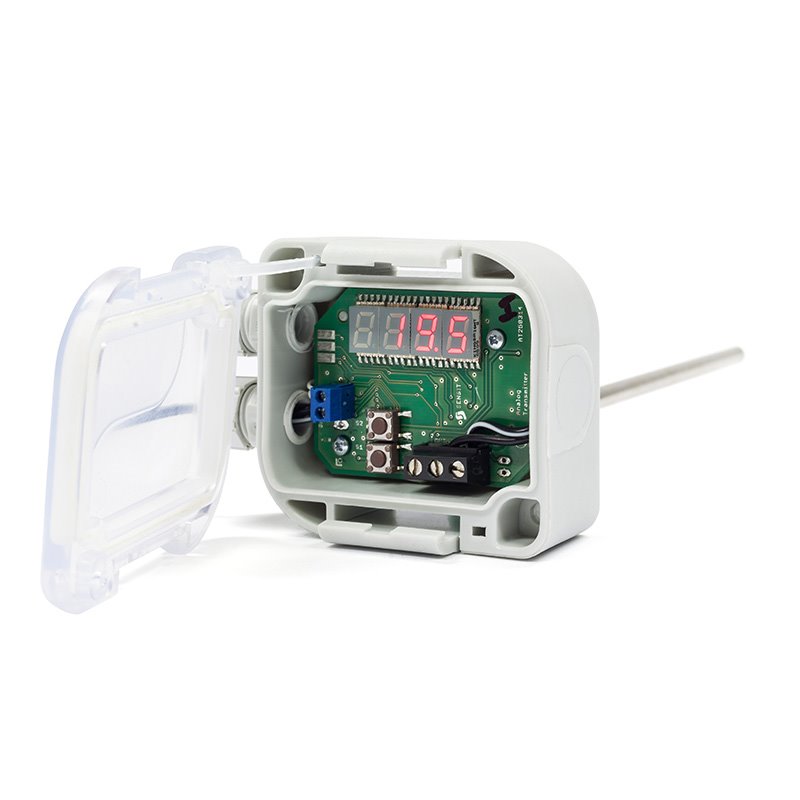

Tyto odporové snímače teploty s displejem jsou určeny pro kontaktní měření teploty kapalných nebo plynných látek. Konstrukce stonku snímače umožňuje použití snímače pro snímání teploty v klimatizačních kanálech a potrubích, čidlo teploty umístěno v kovovém stonku délky 50 až 220 mm, jehož součástí je montážní šroubení se závitem. Plastová hlavice snímače teploty s displejem je opatřena kabelovou průchodkou nebo konektorem, měřená teplota je indikovaná na 4místném displeji umístěným pod průhledným víčkem hlavice. Snímače teploty s displejem je možné použít pro všechny řídicí systémy, které jsou kompatibilní s výstupními signály uvedenými v tabulce technických parametrů.

Maximální teplotní rozsah pro nastavení proudové smyčky snímačů teploty s displejem je -50 až 150 °C. V tomto rozsahu mohou být naprogramovány požadované pracovní teplotní rozsahy, přičemž minimální rozdíl mezi dolní a horní hranicí teplotního rozsahu je 10 °C. Teplotní rozsah měření snímače teploty s displejem a rychlou odezvou je -50 až 110 °C. Maximální teplota v okolí hlavice je -30 až 70 °C a nesmí být ani krátkodobě překročena. Snímače teploty s displejem vyhovují stupni ochrany IP 65 dle ČSN EN 60529,  v platném znění. Snadná montáž snímačů teploty s displejem je zajištěna díky jedinečnému designu "S hlavice" společnosti SENSIT s.r.o.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní odolnost hlavice a kovových pouzder.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ snímače
(K - s konektorem)
NSD 560
NSD 560K
NSD 760
NSD 760K
Výstupní signál 4 až 20 mA 0 až 10 V
Typ čidla Pt 1000/3850, přesnost tř. B (± 0,3 + 0,005 x | t | ) ve °C
Měřící rozsah nastavitelný uživatelem
Maximální měřící rozsah - 50 až 150 °C
Chyba měření 0,8 % z rozsahu, nejméně 0,5 °C
Zobrazovací displej 4místný LED, rozměry znaku 7,62 x 4,22 mm
Napájecí napětí U 15 až 30 V DC
Nominální napětí Un 24 V
Zatěžovací odpor Rz
Rz max 250 Ω Rz min 10 kΩ
Proud / napětí při přerušení čidla > 24 mA > 12 V
Proud / napětí při zkratu čidla < 3 mA ~ 0 V
Materiál hlavice POLYAMID
Rozměry hlavice 70 x 63 x 34 mm
Průřez přívodních vodičů 0,35 až 1,5 mm2
Stupeň krytí
IP 65 dle ČSN EN 60529, v platném znění
Způsob připojení kabelu přes průchodku M 16 x 1,5 / přes konektor LUMBERG M12
Teplota v okolí hlavice -30 až 70 °C
Elektrická pevnost 500 V / 50 Hz dle ČSN EN 60730-1, v platném znění


Ostatní parametry
Standardní délky stonku
50, 100, 160 a 220 mm
Průměr stonku4 +0,1 mm
Materiál stonkunerezová ocel DIN 1.4301
Izolační odpor> 200 MΩ při 500 V DC, 25 ± 3 °C, relativní vlhkost < 85 %
Maximální rozsah měření-50 až 110 °C
Váha0,18 kg pro délku 100 mm

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

D03.04cz.pdf D03.04cz.pdf
