PTS4-1W - SNÍMAČE TEPLOTY DO 400 °C S DIGITÁLNÍM VÝSTUPEM

PTS4-1W - SNÍMAČE TEPLOTY DO 400 °C S DIGITÁLNÍM VÝSTUPEM

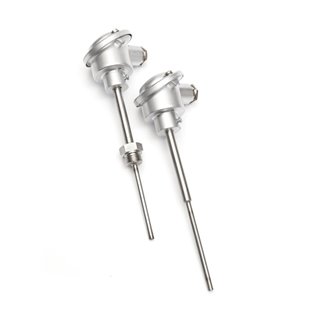

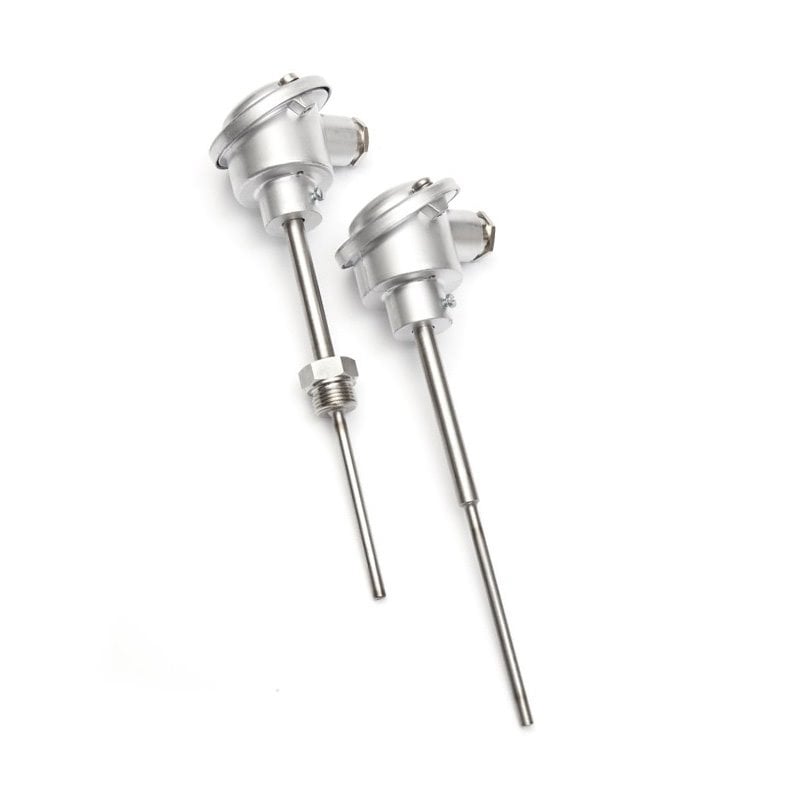

PTS4-1W a PTS6-1W

PTS4-1W - SNÍMAČE TEPLOTY DO 400 °C S DIGITÁLNÍM VÝSTUPEM
Na dotaz

BBB

--%>

Tyto snímače teploty jsou určeny pro kontaktní měření teploty do 400 °C. Snímače teploty, v kombinaci se středovým držákem nebo jímkou, je možné použít pro měření teploty v různých aplikacích průmyslového prostředí. Varianta snímače s navařeným šroubením je vhodná pro přímé měření média v potrubí.

Snímače jsou tvořeny kovovou hlavicí a kovovým pouzdrem, ve kterém je umístěno čidlo (sensor) pro měření teploty. V hlavici je umístěn převodník se svorkovnicí, ke které je přes kabelovou průchodku anebo konektor připojován přívodní kabel sběrnice 1-Wire.

Základními variantami snímačů jsou:
PTS 4-1W --- varianta s hladkým stonkem, komunikace po sběrnici 1-Wire
PTS 6-1W --- varianta s navařeným šroubením, komunikace po sběrnici 1-Wire

Standardní teplotní rozsah použití snímačů je -50 až 400 °C. Snímače vyhovují stupni ochrany IP 54 dle ČSN EN 60529, v platném znění.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry


Typ snímačePTS 4-1WPTS 6-1W
Výstupní signál 1-Wire
Měřící rozsah
-50 až 400 °C
Přesnost elektroniky
± 0,25 °C
Typ / přesnost čidla
Pt 1000 / ± (0,3 °C + 0,0005|t|)
Napájecí napětí U
4,5 - 5 V DC
Napájecí proud
6,5 mA
Pracovní podmínky teplota okolí: -10 až 60 °C
relativní vlhkost: max. 100%
atmosferický tlak: 70 až 107 kPa
Stupeň krytí
IP 54 dle ČSN EN 60529, v platném znění
Doba odezvy
τ0,5 < 9 s (v proudící vodě 0,2 m.s-1)
Odolnost vůči tlaku
(působení na stonek s médiem)
bez jímky PN 25
 s jímkou PN 63
bez jímky PN 25
Izolační odpor

> 200 MΩ při 500 V DC, teplotě 25° ± 3 °C; vlhkost < 85 %
Materiál stonku
nerezová ocel DIN 1.4301
Standardní délky stonku
50, 100, 160, 220, 280 a 400 mm
Standardní průměr stonku
6 ± 0,2 mm
Typy závitů
/
G 1/2"; M 20 x 1,5; M 27 x 2
Materiál hlavice
slitina hliníku, LIMATHERM B
Hmotnost
min 250 g


MAXIMÁLNÍ RYCHLOST PROUDĚNÍ MĚŘENÉHO MÉDIA - VZDUCH A VODNÍ PÁRA / VODA [m.s-1]
Délka stonku L1 > 60 až 100 mm
> 100 až 160 mm
> 160 až 220 mm > 220 až 400 mm
Hodnoty pro typy se šroubením
15 / 1,5
8,0 / 1,0
2,5 / 0,6
0,6 / 0,3

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

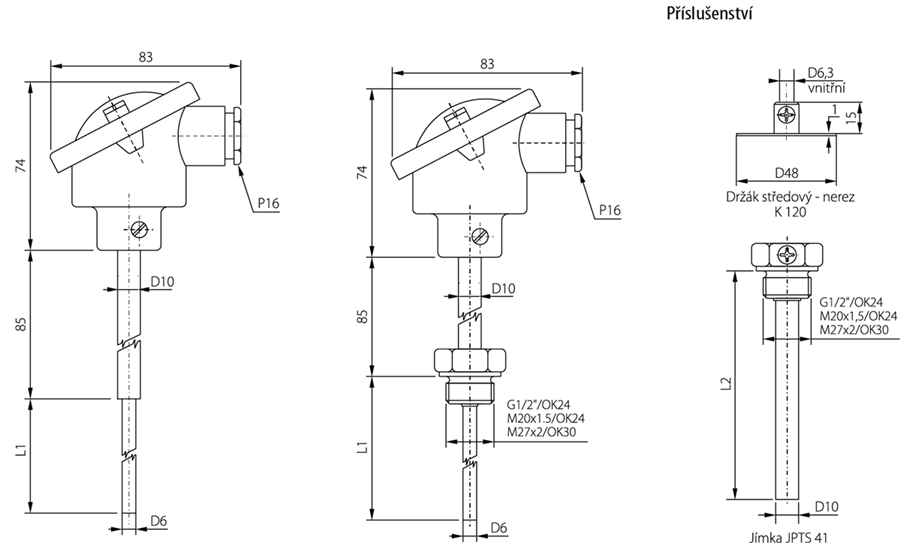

Rozměrový náčrt

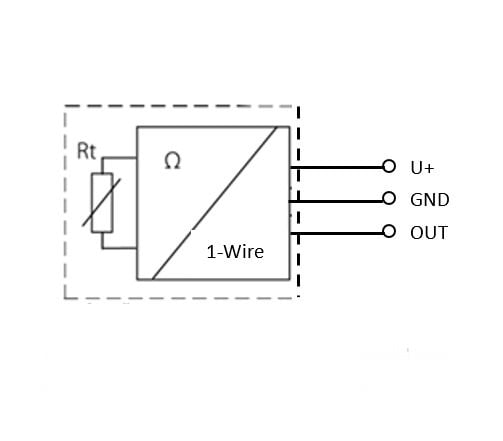

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti - délky L1, materiálů, průměru
  • typ závitu jímky
  • stupeň ochrany IP 68 - použitím jiné varianty kovové hlavice
    PTS 44-1W varianta s hladkým stonkem, komunikace po sběrnici 1-Wire, IP 68
    PTS 46-1W varianta s navařeným šroubením, komunikace po sběrnici 1-Wire, IP 68
