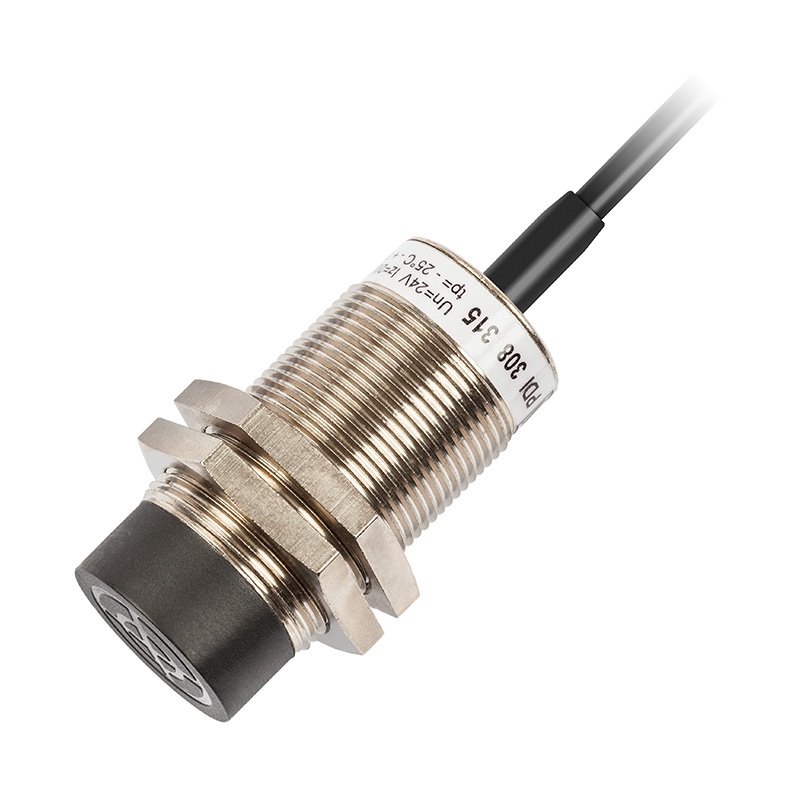

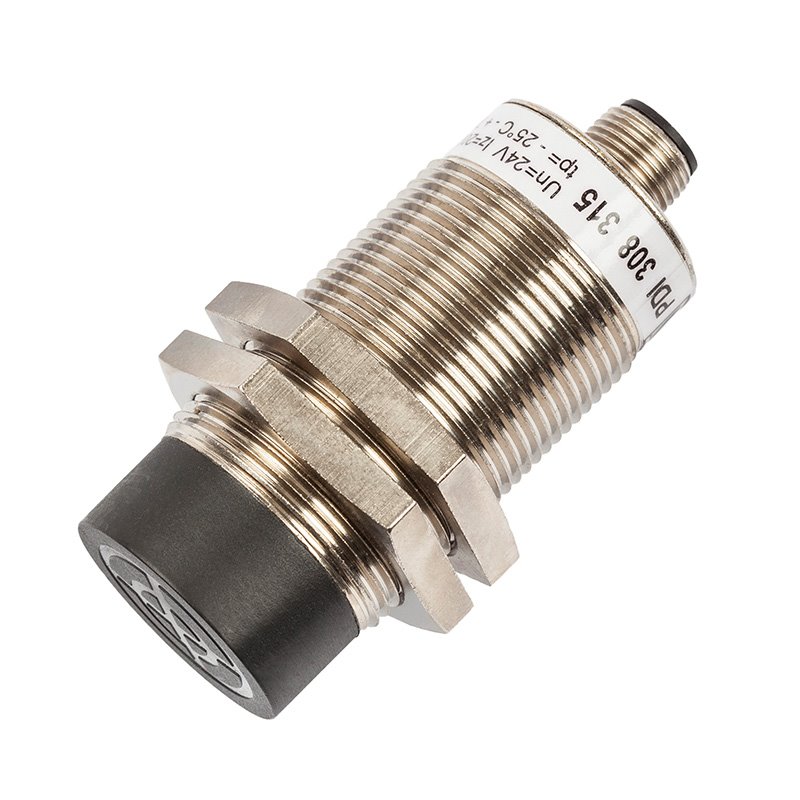

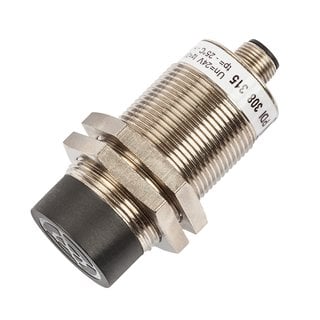

Nezabudovatelný indukční snímač PSI
M30 3vodičový

Nezabudovatelný indukční snímač PSI
M30 3vodičový

Nezabudovatelný indukční snímač PSI
M30 3vodičový
Na dotaz

BBB

--%>

Indukční snímače se používají na sledování přítomnosti kovových předmětů. Slouží jako bezdotyková náhrada mechanických koncových snímačů. Podle toho, o jaký typ spínače jde, se při přiblížení vodivého předmětu do aktivní spínací zóny výstup spojí, a nebo rozpojí.

Údržba - indukční snímače jsou bezúdržbové. Pro bezchybné fungování je třeba dodržovat následující: aktivní volné plochy je třeba udržovat čisté a zamezit jejich styku s usazeninami a cizími částicemi. Přístroje s vysokou intenzitou elektromagnetického pole se nesmí používat v bezprostřední blízkosti indukčních snímačů.

Připojení indukčních snímačů - indukční snímače jsou standardně dodávány s kabelem PVC 2 x 0,25 mm2, 3 x 0,25 mm2 nebo 4 x 0,25 mm2, v délce kabelu 2 m. Toto provedení vyhovuje krytí IP 68. Varianty indukčních snímačů s konektorem vyhovují krytí IP 67.



Technické parametry

Technické parametry
Provedení
S kabelem S konektorem
Nominální spínací dosah Sn 15 mm
Reálný spínací dosah Sr 12 - 18 mm
Pouzdro M30
Materiál pouzdra Poniklovaná mosaz
Zabudovatelnost nezabudovatelný
Hystereze Sa (0,01 - 0,15) x Sn
Nominální napětí Un 24 V DC
Napájecí napětí Uc 10 - 30 V DC
Napájecí proud Ic < 10 mA
Výstupní proud Iz < 200 mA
Rozsah pracovních teplot T -25 °C až 70°C
Stupeň krytí IP 68 IP 67
Typ připojení Kabel PVC 3 x 0,25 mm2 konektor M12


Spínací frekvence
Provedení S kabelem S konektorem
Normální 100 Hz
Zpomalená 20 Hz
zrychlená 400 Hz


Objednací číslo
VýstupSpínací frekvenceProvedení s kabelemProvedení s konektorem
NPN spínacínormálníPSI 308 311PSI 308 411
zpomalenáPSI 308 311 SPSI 308 411 S
zrychlenáPSI 308 311 FPSI 308 411 F
NPN rozpínacínormální PSI 308 312PSI 308 412
zpomalenáPSI 308 312 SPSI 308 412 S
zrychlenáPSI 308 312 FPSI 308 412 F
PNP spínacínormálníPSI 308 313PSI 308 413
zpomalenáPSI 308 313 SPSI 308 413 S
zrychlenáPSI 308 313 FPSI 308 413 F
PNP rozpínacínormálníPSI 308 314PSI 308 414
zpomalenáPSI 308 314 SPSI 308 414 S
zrychlenáPSI 308 314 FPSI 308 414 F

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

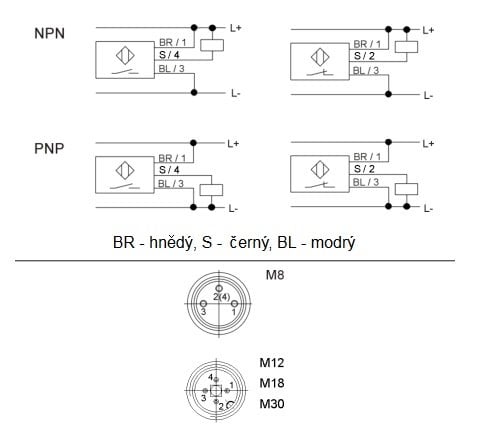

Schéma zapojení

Modifikace

Soubory ke stažení

CZ:Katalogový list - indukční snímač M30 3v nezabu CZ:Katalogový list - indukční snímač M30 3v nezabu
