FS 10 - SNÍMAČ PRŮTOKU KAPALIN 1 x STAVOVÝ VÝSTUP

FS 10 - SNÍMAČ PRŮTOKU KAPALIN 1 x STAVOVÝ VÝSTUP

FS 10 - SNÍMAČ PRŮTOKU KAPALIN 1 x STAVOVÝ VÝSTUP
Na dotaz

BBB

--%>

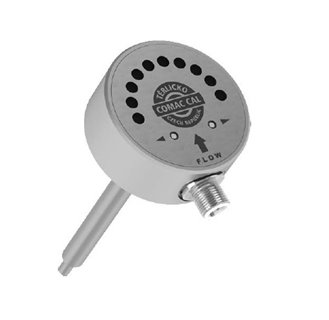

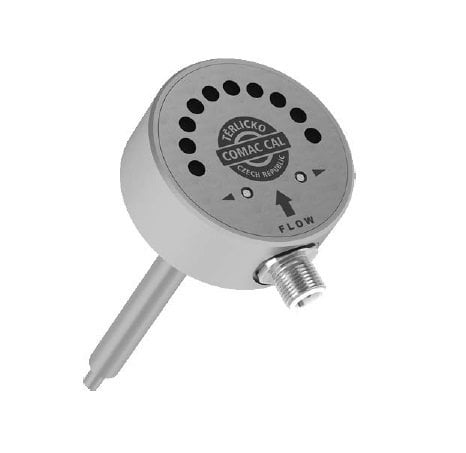

Snímač průtoku kapalin FS 10 je vyráběn s 1 x stavovým výstupem (v závislosti na rychlosti proudění).

Jedná se o hlídač průtoku kapaliny na bázi kalorimetrického principu použitelný i v prostředí s nebezpečím výbuchu. V případě poklesu průtoku pod uživatelem nastavenou mez, dojde ke změně stavového výstupu. Průtok je v rozsahu měření zobrazován deseti LED diodami a ve stejném dělení je možno volit hranici pro sepnutí/rozepnutí kontaktu. Měřící cyklus trvá od 4 s do 8 s, s doporučeným rozsahem měření 4 až 150 cm/s. V případě prázdného potrubí se snímač chová stejně, jako při nulovém průtoku.

Zobrazované stavy sensoru

Označení spínacího bodu průtoku na stupnici LED může být realizováno dvěma barvami (červená a jantarová LED), které zároveň označují, je-li spínací kontakt sepnutý či rozepnutý. V případě FS 15 je pro signalizaci spínacího bodu teploty použita LED umístěna uprostřed mezi ovládacími tlačítky. Pokud je teplota média nad/pod nastaveným bodem, svítí LED červeně a zároveň tím označuje rozepnutý PIN2 (standardně dodávaný sensor je nastaven jako rozepnut při teplotě nad nastavenou mez s rozsvícenou diodou). Při změně logiky spínacího/rozpínacího bodu uživatelem je vždy změněna logika obou výstupů najednou (platí pro verzi FS 11 i FS 15).

Hlídač průtoku obsahuje dvě zapuštěná ovládací tlačítka, kterými lze nastavit:

  • spínací bod/body pro rychlost proudění (případně teploty)
  • změnit logiku spínacího/rozpínacího výstupu
  • zkalibrovat minimální a maximální průtok hlídače
  • obnovit původní parametry z výrobního závodu

PŘÍSLUŠENSTVÍ


Technické parametry

Typ snímače FS 10
Napájení 24 V ± 10 % DV s ochranou proti přepólování
Příkon 1,5 / 4 VA
Elektrické připojení konektor M12/1 (4 PIN)
Procesní připojení dle DIN 2353 převlečenou maticí M16 x 1,5 přes zářezný prstenec 24°
do přímého hrdla s trubkovým závitem (G1/2"; G1/4"; M14 x 1,5; NPT1/4")
Provedení snímače kompaktní (délka čidla 65 mm, 125 mm), oddělené (standardní délka kabelu je 3 m)
Zobrazení 10 x tříbarevná LED (rychlost proudění)
1 x LED (teplota - pouze u FS 15)
Typy výstupů relé (pouze FS 10), PNP, NPN, 4 až 20 mA (pouze FS 20)
Zatížitelnost kontaktů 130 mA / 60 V / 500 mW
Doba odezvy* 1 až 6 s
Rozsahy rychlosti proudění 4 až 400 cm/s
Přesnost ± 2 až ± 8 cm/s
Hystereze 2 až 8 cm/s
Ovládání 2 x zapuštěné tlačítko
Teplota média -10 až 80 °C
Teplota okolí -20 až 55 °C
Materiál v kontaktu s médiem nerezová ocel DIN 1.4404
Maximální tlak 64 bar
Stupeň krytí IP 67 dle ČSN EN 60529, v platném znění
Vlhkost okolí max. 90 %
Stavový kontakt SSR, pasivní, bezpotenciálový, max. 350 V
AC/DC, 150 mA, 400 mW
Hmotnost 290 g
Rozměry (v x š x h) 91 x 74 x 60 mm (v případě dlouhé verze je celková výška 151 mm)

* pro vodu (25 °C)

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace
