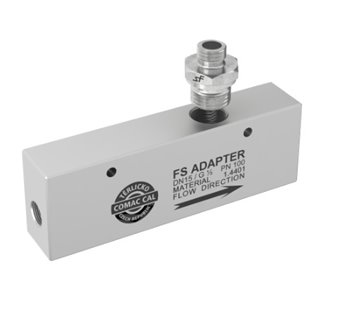

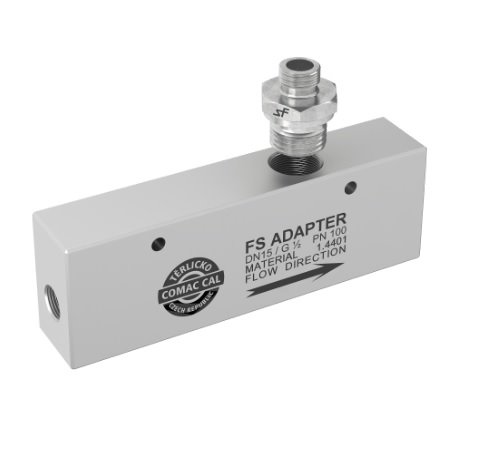

FS ADAPTÉROVÝ BLOK PRO SNÍMAČE PROUDĚNÍ

FS ADAPTÉROVÝ BLOK PRO SNÍMAČE PROUDĚNÍ

FS ADAPTÉROVÝ BLOK PRO SNÍMAČE PROUDĚNÍ

BBB

--%>

FS ADAPTÉROVÝ BLOK se používá pro případ, kdy je potřeba monitorovat proudění média v menší světlosti potrubí než DN25 (případně rychlost proudění je pod rozsahem snímače při daném průměru potrubí), je možno s výhodou použít adaptérový blok s odpovídající rychlostí proudění a tím zajistit správnou funkci a zachování instalačních podmínek. Adaptéry jsou určeny pro krátkou verzi snímače 65 mm s použitím přímého hrdla s trubkovým závitem G1/2“.


Technické parametry

Jednotlivá provedení:

  • FS adaptérový blok DN20/G3/4“ pro 1 až 10 l/min. (rozměr 150×50×40 mm)
  • FS adaptérový blok DN15/G1/2“ pro 0,5 až 5 l/min. (rozměr 150×50×30 mm)
  • FS adaptérový blok DN10/G1/4“ pro 0,2 až 2 l/min. (rozměr 150×50×30 mm)
  • FS adaptérový blok DN4,7/G1/4“ pro 50 až 500 ml/min. (rozměr 70×50×30 mm)
  • FS adaptérový blok DN2,7/G1/4“ pro 2 až 100 ml/min. (rozměr 70×50×30 mm)


Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení
