FS 05 - SNÍMAČ PRŮTOKU KAPALIN S 1 NEBO 2 SPÍNACÍMI KONTAKTY

FS 05 - SNÍMAČ PRŮTOKU KAPALIN S 1 NEBO 2 SPÍNACÍMI KONTAKTY

FS 05 - SNÍMAČ PRŮTOKU KAPALIN S 1 NEBO 2 SPÍNACÍMI KONTAKTY
Na dotaz

BBB

--%>

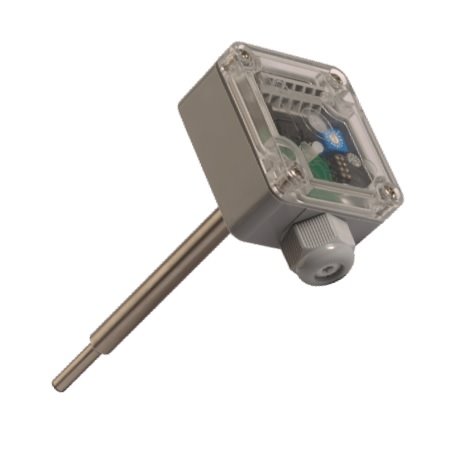

Hlídač průtoku FS 05 je založen na kalorimetrickém principu. Jedná se o jednoduchý snímač rychlosti proudění s jedním nebo dvěma spínacími kontakty. Svým provedení je určen především jako náhrada mechanických spínačů průtoku do průmyslového chlazení a buildingových aplikací.

Rozsah rychlosti proudění snímače je od 4 – 200 cm/s. Identifikace sepnutí je zobrazena pomocí dvou LED diod. Spínací kontakt (kontakty), se nastavují pomocí mikrospínače, který má 16 pozic. Elektrické připojení je zabezpečeno pomocí WAGO svorek na DPS vyhodnocovací jednotky přes kabelovou průchodku.

Elektronika je vždy v kompaktním provedení se zabezpečeným vysokým krytím IP67. Dle světlosti potrubí jsou k dispozici dvě délky tyčového senzoru, a to 65 mm (standard) a 125 mm. V případě prázdného potrubí se snímač chová stejně, jako při nulovém průtoku.

Hlídač průtoku obsahuje dvě ovládací tlačítka a otočný mikrospínač (16 pozic), kterými lze nastavit:

  • spínací bod/body pro rychlost proudění (případně teploty)
  • změnit logiku spínacího/rozpínacího výstupu
  • zkalibrovat minimální a maximální průtok hlídače
  • obnovit původní parametry z výrobního závodu

Jednotlivá zobrazení pomocí LED:

  • indikace napájecího napětí
  • signalizace nulového průtoku nebo průtoku menšího než Qmin
  • hodnota spínacího bodu SSR1 (indikace při otáčení BCD SW)
  • hodnota spínacího bodu SSR2 (indikace při otáčení BCD SW)
  • signalizace sepnutí relé SSR1
  • signalizace sepnutí relé SSR2

PŘÍSLUŠENSTVÍ


Technické parametry

Sensor type FS 05
Napájecí napětí 24V ±10% DC s ochranou proti přepólování
Příkon 1,5/4 VA
Elektrické připojení kabelové prostřednictvím WAGO svorek
Procesní připojení dle DIN 2353 převlečnou maticí M16 × 1,5 přes zářezný prstenec 24°
do přímého hrdla s trubkovým závitem (G1/2″; G1/4″; M14 × 1,5; NPT1/4″)
Provedení snímače kompaktní
Zobrazení 4 × LED
Typy výstupů relé
Zatížitelnost kontaktů 130 mA / 60 V / 500 mW
Doba odezvy * 1 až 6 s
Rozsahy rychlosti proudění 4 až 200 cm/s
Přesnost ± 2 až ± 8 cm/s
Hystereze 2 až 8 cm/s
Ovládání mikrospínač (16 pozic)
Teplota média -10 až 80 °C
Teplota okolí -20 až 55 °C
Materiál v kontaktu s médiem nerezová ocel DIN 1.4404
Maximální tlak 64 bar
Stupeň krytí IP 67
Vlhkost okolí max. 90 %
Stavový kontakt SSR, pasivní, bezpotenciálový, max. 350 V

AC/DC, 150 mA, 400 mW
Hmotnost cca 290 g
Rozměry (vך×h) 91 × 74 × 60 mm (v případě dlouhé verze je celková výška 151 mm)

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
