Panelmetr AP 01
Panelmetr AP 01
On request

BBB

--%>

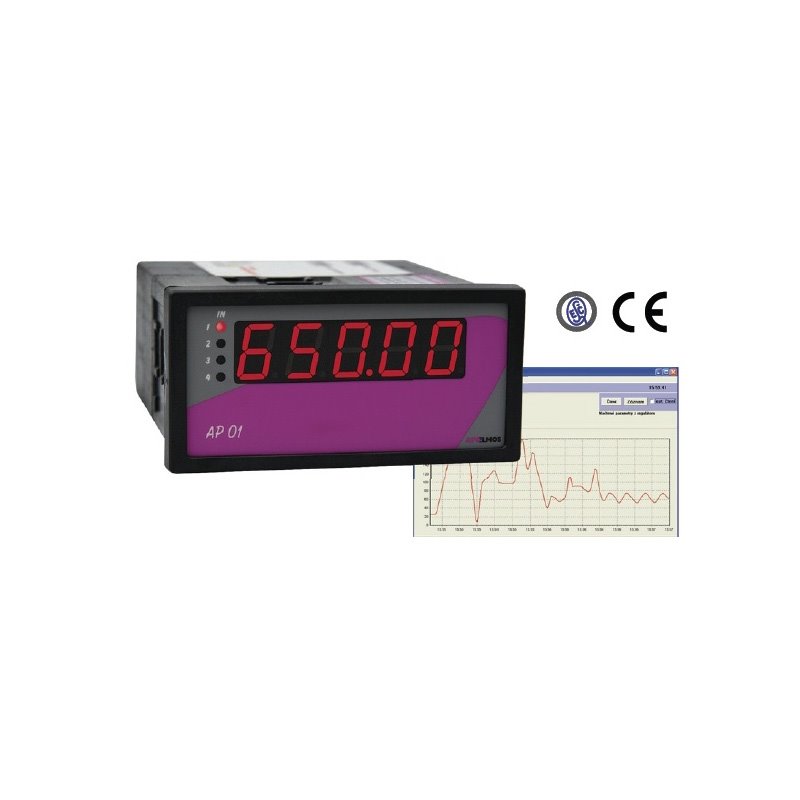

Panelmetr AP 01 je pětisegmentový zobrazovač s velmi výrazným displejem, umožňující zobrazení velkého množství vstupních signálů. Je určen k zobrazení signálu z odporových teploměrů, termočlánků, nebo jiných procesních signálů. Lze jej osadit komunikační linkou pro další elektronické zpracování naměřené veličiny. Typ vstupního signálu a komunikační linky se volí dle objednacího kódu v katalogovém listě. Řízení přístroje obstarává signálový procesor s A/D převodníkem.


Technické parametry

Vstupní signál
ProvedeníVstupní signálRozsah měřeníPřesnost měření
(% z rozsahu)
NormaKód
OdporovýPt 100-100 °C až 800 °C± 0,25%IEC 75101
Pt 1000-100 °C až 600 °C± 0,25%IEC 75102
Ni 1000/6180-50 °C až 200 °C± 0,25%DIN 4376003
Ni 1000/5000-50 °C až 200 °C± 0,25%DIN 4376004
Odporový vysílačdo 105 Ω± 0,25% 15



Napájení
Napájecí napětí80 - 253 VAC, 50 Hz
18 - 36 VDC / 18 - 36 VAC, 50 Hz
Příkonmax. 12 VA


Zobrazení
Displej-999 ~ 0 ~ 9999
Výška znaků14 mm
Rozlišenídle polohy desetinné tečky


Mechanické vlastnosti
Provedenípanelový přístroj
Rozměry96 x 48 x 119 (mm)
Otvor do panelu90,5 x 43,5 (otvory v rozích ø 3 mm mají rozteč 89,5 x 42,5 mm)
Hmotnost400 g


Komunikace
RS485s galvanickým odělením nebo bez galvanického oddělení, obousměrná komunikace
RS232bez galvanického oddělení


Provozní podmínky
Pracovní teplota0 - 60 °C
Teplotní koeficient25 ppm/°C
Doba ustálenído 5 min po zapnutí
KrytíIP 54 (čelní panel)
IP 20 (svorkovnice)
Kalibracepři 25°C a 40 % r.v.
Záloha datelektricky (EEPROM)


Připojení

Konektorová svorkovnice
Max. průřez vodiče2,5 mm2 pro napájení
1 mm2 pro vstupy
Bezpečnostní třídaI


Elektromagnetická kompatibilitaČSN EN 61326
Seismická odolnostČSN IEC 980: 1993, čl. 6
Elektrická bezpečnostČSN EN 61010-1: 2003

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

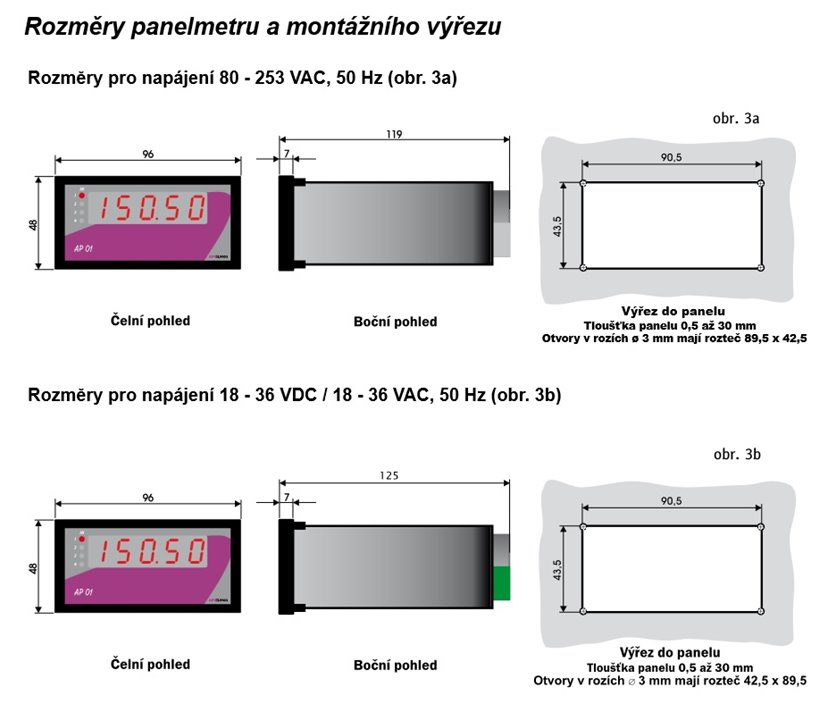

Rozměrový náčrt

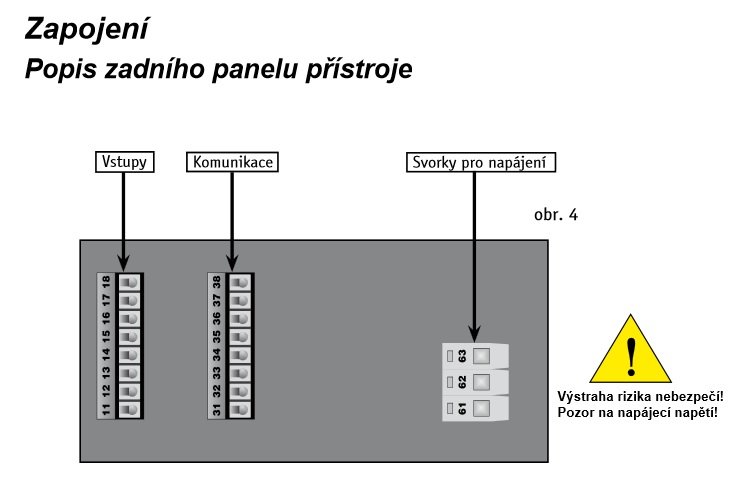

Schéma zapojení

Modifikace

Soubory ke stažení

PanelmetrAP01.pdf PanelmetrAP01.pdf
