Panelmeter AP 02
Panelmeter AP 02
On request

BBB

--%>

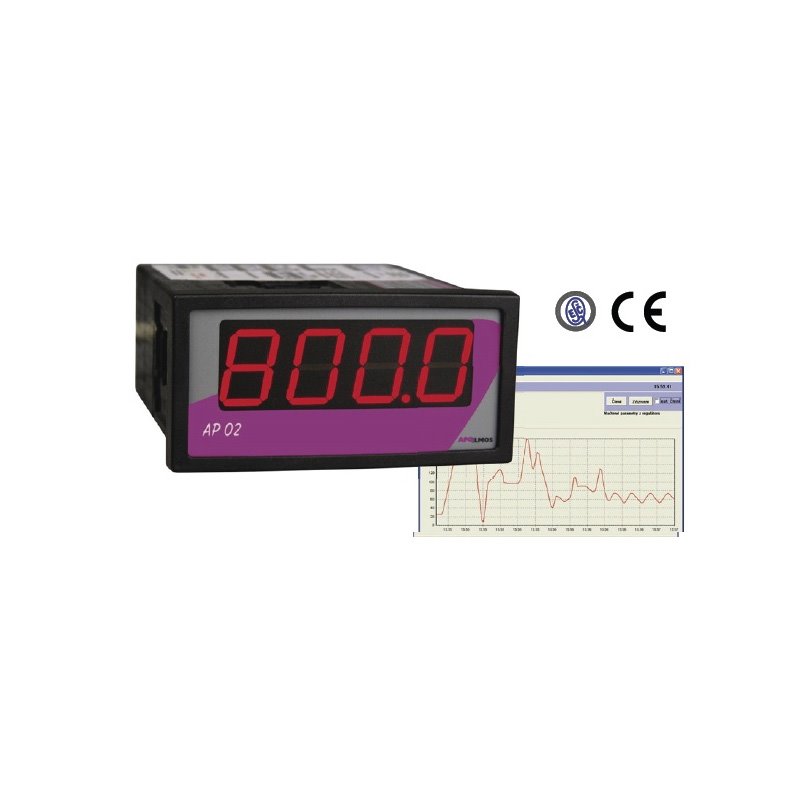

Panelmetr AP 02 je čtyřsegmentový zobrazovač s velmi výrazným displejem, umožňující zobrazení velkého množství vstupních signálů. Je určen k zobrazení signálu z odporových teploměrů, termočlánků, nebo jiných procesních signálů. Lze jej osadit komunikační linkou pro další elektronické zpracování naměřené veličiny. Typ vstupního signálu a komunikační linky se volí dle objednacího kódu dle katalogového listu. Řízení přístroje obstarává signálový procesor s A/D převodníkem.


Technické parametry

Vstupní signál
ProvedeníVstupní signálRozsah měřeníPřesnost měření
(% z rozsahu)
NormaKód



Termočlánek
Termočlánek J-200 °C až 1 200 °C± 0,1%IEC 58405
Termočlánek K-200 °C až 1 300 °C± 0,1%IEC 58406
Termočlánek E-200 °C až 950 °C± 0,1%IEC 58407
Termočlánek T-200 °C až 400 °C± 0,1%IEC 58408
Termočlánek R-50 °C až 1 550 °C± 0,1%IEC 58409
Termočlánek S-50 °C až 1 700 °C± 0,1%IEC 58410
Termočlánek B-250 °C až 1 800 °C
s linearizací od 400 °C
± 0,1%IEC 58411
Kompenzace srovnávacích konců termočlánků vnitřní - přesnost 0,5 °C při teplotě 20 °C, teplotní koeficient 50 ppm/°C vnější - nastavitelná 20 °C, 50 °C, 70 °C nebo bez kompenzace


Napájení
Napájecí napětí80 - 253 V AC, 50 Hz
18 - 36 V DC / 18 - 36 V AC, 50 Hz
Příkonmax. 12 VA


Zobrazení
Displej-999 ~ 0 ~ 9999
Výška znaků20 mm
Rozlišenídle polohy desetinné tečky


Mechanické vlastnosti
Provedenípanelový přístroj
Rozměry96 x 48 x 119 (mm)
Otvor do panelu90,5 x 43,5 (otvory v rozích ø 3 mm mají rozteč 89,5 x 42,5 mm)
Hmotnost400 g


Komunikace
RS485s galvanickým odělením nebo bez galvanického oddělení, obousměrná komunikace
RS232bez galvanického oddělení


Provozní podmínky
Pracovní teplota0 °C - 60 °C
Teplotní koeficient25 ppm/°C
Doba ustálenído 5 min po zapnutí
KrytíIP 54 (čelní panel)
IP 20 (svorkovnice)
Kalibracepři 25°C a 40 % r.v.
Záloha datelektricky (EEPROM)


Připojení

Konektorová svorkovnice
Max. průřez vodiče2,5 mm2 pro napájení
1 mm2 pro vstupy
Bezpečnostní třídaI


Elektromagnetická kompatibilitaČSN EN 61326
Seismická odolnostČSN IEC 980: 1993, čl. 6
Elektrická bezpečnostČSN EN 61010-1: 2003

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

151-448-21739

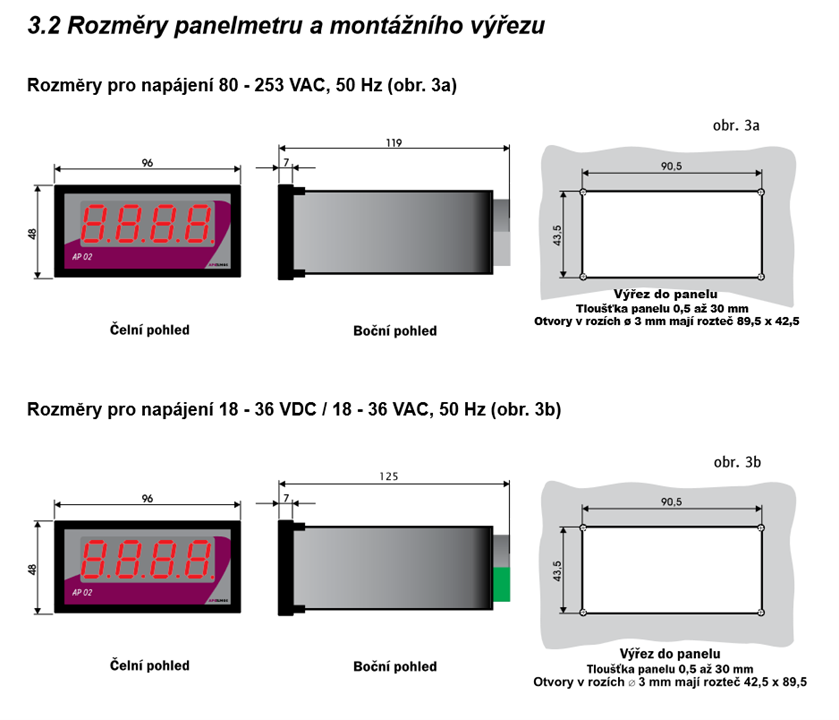

Rozměrový náčrt

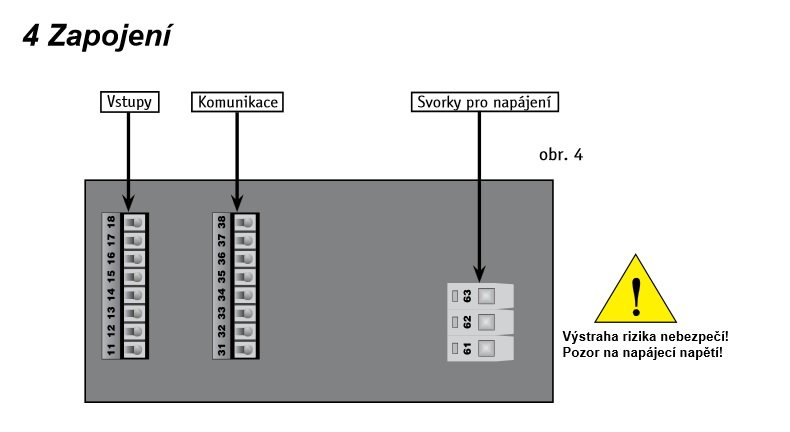

Schéma zapojení
