Panelemeter UZJ
Panelemeter UZJ
On request

BBB

--%>

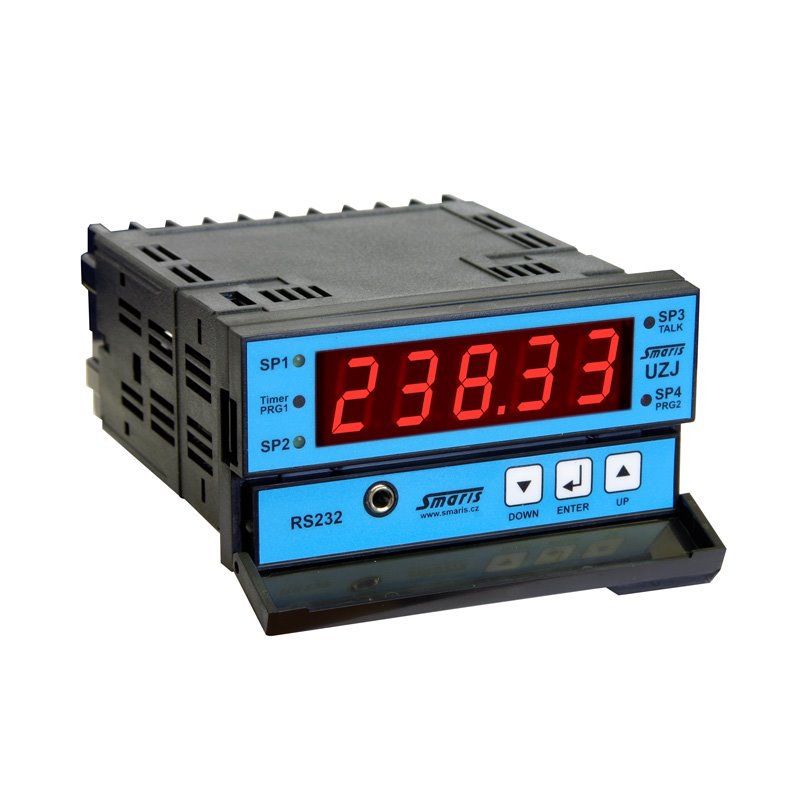

Jednotka UZJ-UNI je určena pro převod a zobrazení průmyslových signálů z odporového snímače teploty, termočlánků, odporových snímačů polohy, napětí nebo proudu na unifikované průmyslové signály. Jednotka UZJ-UNI je vyráběna v provedení do čelního panelu. Umožňuje limitní spínání až čtyřmi relé, která mohou pracovat ve dvou módech (spínač s hysterezí nebo okénkový komparátor). Při osazení obvodu reálného času s kalendářem, zálohovaného baterií lze využít funkci spínání relé i v závislosti na čase nebo uchování minimální a maximální měřené hodnoty i po vypnutí napájení. V rozšíření o dataloger lze provádět záznam měřených hodnot v procesu dle zadaného intervalu. Počet záznamů naměřených hodnot je > 8000 včetně odpovídajícího datumu a času.

Jednotka UZJ-UNI má veškeré funkce řízeny mikroprocesorem. Nastavené parametry jsou uloženy v paměti EEPROM. Pouzdro je vyrobeno z plastu s krytím IP 40. Přídavným krytem čelního panelu lze krytí zvýšit na IP54 (IP65). Konfiguraci vstupu lze naprogramovat pomocí PC a dodávaného rozhraní, které je opatřeno konektorem JACK 3,5 mm.Tento programovací konektor je možno zasunout do patice, která je umístěna přímo ze strany čelního panelu po odklopení víčka. Dílčí programování v rámci zvoleného vstupu lze provádět i pomocí třech tlačítek, která jsou rovněž přístupná po odklopení víčka na předním panelu.


Technické parametry

PROVOZNÍ PODMÍNKY
Teplota okolního prostředí-20 °C až 60°C
Relativní vlhkost< 80 % (bez kondenzace)
Atmosferický tlak84 až 107 kPa
KrytíIP40 – čelní panel, zadní panel se svorkovnicemi IP20, při použití přídavného čelního krytu IP54 (IP65)
Přípustný průřez připojovacích vodičů0,35 mm2 až 2.5 mm2
Odolnost proti rušení ( EMC )ČSN EN 61 000 - 4 - 3, (vf.pole.úroveň 3), kritérium B
ČSN EN 61 000 - 4 - 6, ( rušení po vedení,úroveň 2), kritérium A
ČSN EN 61 000 - 4 - 6, ( rušení po vedení,úroveň 3), kritérium B


TECHNICKÁ DATA
Napájecí napětí230 VAC nebo 19...30 VDC / max. 200 mA (se čtyřmi relé)
Vstupní signálviz tab. 1
Zapojení UZJviz obr.1, 2, 3
Zástavbové rozměry UZJ98 x 49 x 115 mm (š x v x hl)
montážní výřez do panelu 91 x 45 mm
s přídavným výklopným krytem IP54, IP65 130 x 58 x 115 mm (š x v x hl)
Pozn.Při použití přídavného výklopného krytu pro zvýšení krytí nutno počítat s tím, že se kryt vyklápí doprava a sousední přístroj vpravo musí být umístěn ve vzdálenosti > 35 mm od pravé hrany čelního panelu UZJ. Při použití tohoto krytu je možno uzavřený kryt opatřit plombou.
Maximální / minimální zobrazená hodnota99999 / -19999
Proud protékající odporovým snímačempodle konfigurace cca. (0,25 ... 0,5) mA
Linearizacerealizována programově
Počet měřenícca. 5 /s
Časová konstanta0,3 až 100 sec (volitelné programově)
Výstupní signál (galvanicky oddělený)pasivní 4...20 mA nebo
aktivní 0...20 mA, 4...20 mA, 0...10 V, 0...5 V.
Maximální hodnota zatěž. odp. v proud. smyčce(Vs-9) / 0.022 [Ohm, V]-pasivní výstup, 600 Ohm - aktivní proudový výstup
Výstupní odpo ru napěťového výstupu0 až 5 V... 250 Ohm, 0 až 10 V ... 500 Ohm, (je vhodné, aby vyhodnocovací systém měl vstupní odpor min 1MOhm)
Spínací výstupy4 relé ... 2 přepínací, 2 spínací kontakty (250 VAC / 4 A)
Programovatelná prodleva pro sepnutí nebo rozepnutí0 až 100 s
Teplotní závislosti0,05% / 10 °C
Vzájemné galvanické oddělení všech násl. částínapájecí, vstupní , analogový výstup, komunikační linka RS485
- elektrická pevnost1.0 kV (50 Hz, 1s), při napájení 230 VAC ... 4 kV (50 Hz, 1 min.)
Dlouhodobá stabilita a drift převodníku0,02 % / 500 hodin

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
