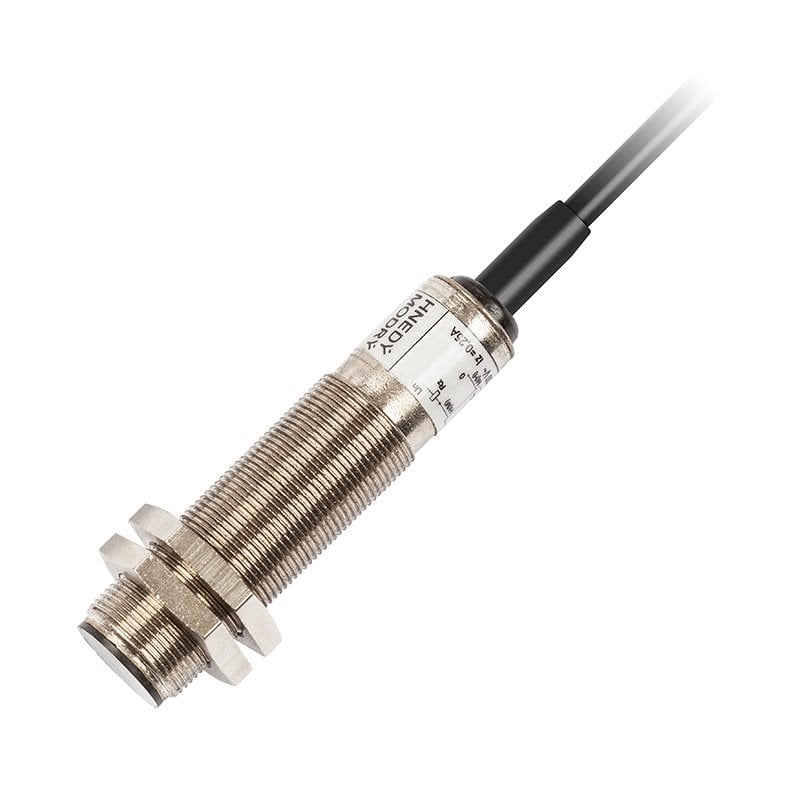

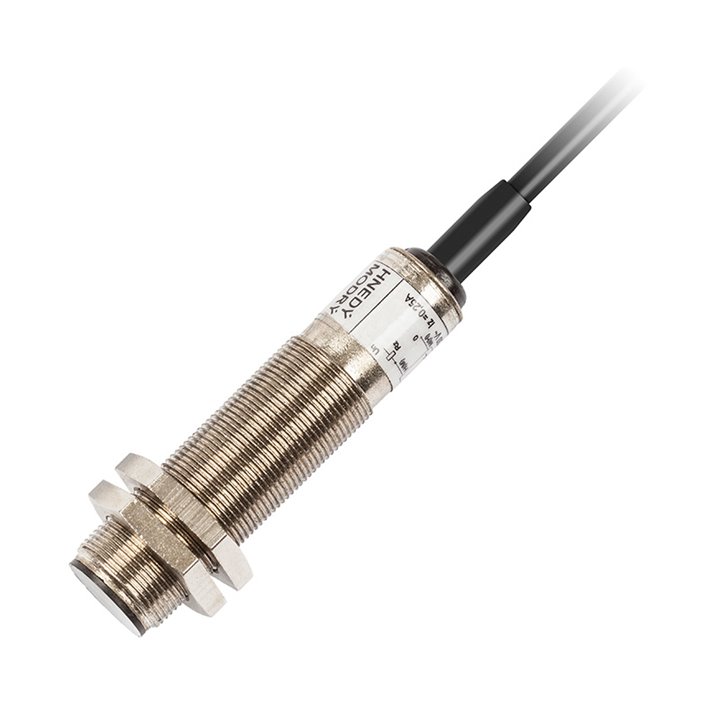

Zabudovatelný indukční snímač PSI - M18 2vodičový

Zabudovatelný indukční snímač PSI - M18 2vodičový

Zabudovatelný indukční snímač PSI - M18 2vodičový

BBB

--%>

Indukční snímače se používají na sledování přítomnosti kovových předmětů. Slouží jako bezdotyková náhrada mechanických koncových snímačů. Podle toho, o jaký typ spínače jde, se při přiblížení vodivého předmětu do aktivní spínací zóny výstup spojí, a nebo rozpojí.

Údržba - indukční snímače jsou bezúdržbové. Pro bezchybné fungování je třeba dodržovat následující: aktivní volné plochy je třeba udržovat čisté a zamezit jejich styku s usazeninami a cizími částicemi. Přístroje s vysokou intenzitou elektromagnetického pole se nesmí používat v bezprostřední blízkosti indukčních snímačů.

Připojení indukčních snímačů - indukční snímače jsou standardně dodávány s kabelem PVC 2 x 0,25 mm2, 3 x 0,25 mm2 nebo 4 x 0,25 mm2, v délce kabelu 2 m. Toto provedení vyhovuje krytí IP 68. Varianty indukčních snímačů s konektorem vyhovují krytí IP 67.


Technické parametry

Technické parametry
Nominální spínací dosah Sn 5 mm
Reálný spínací dosah Sr 4 - 6 mm
Pouzdro M18
Materiál pouzdra poniklovaná mosaz
Spínací frekvence ft 20 Hz
Hystereze Sa (0,01 - 0,15) x Sn
Nominální napětí Un 230 Vac
Napájecí napětí Uc 20 - 250 Vac
Úbytek napětí Usat 11 V
Minimální proud Izmin 9 mA
Maximální proud Izmax 250 mA
Rozsah pracovních teplot T -25 °C až 70 °C
Stupeň krytí IP 68
Typ připojení kabel PVC 2 x 0,25 mm2; 2 m
Zabudovatelnost zabudovatelný

VýstupObjednací číslo
SpínacíPSI 186 369
RozepínacíPSI 186 360

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

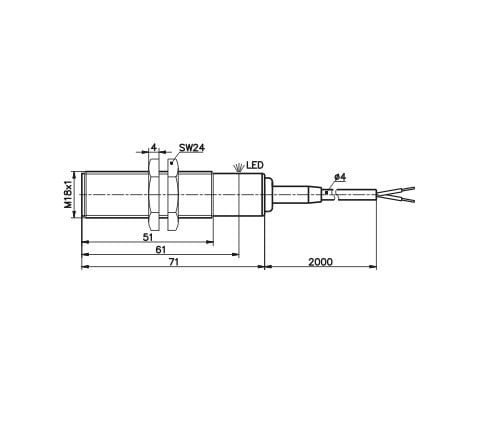

Rozměrový náčrt

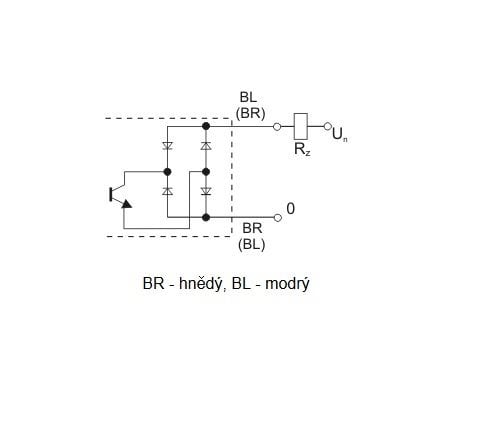

Schéma zapojení

Modifikace

Soubory ke stažení

209.02cz.pdf 209.02cz.pdf
