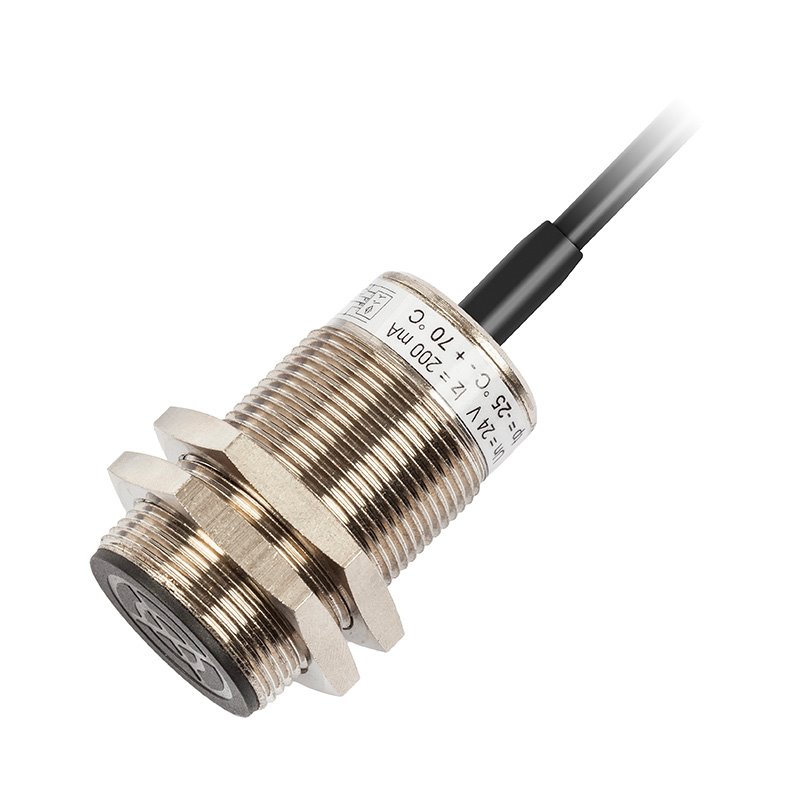

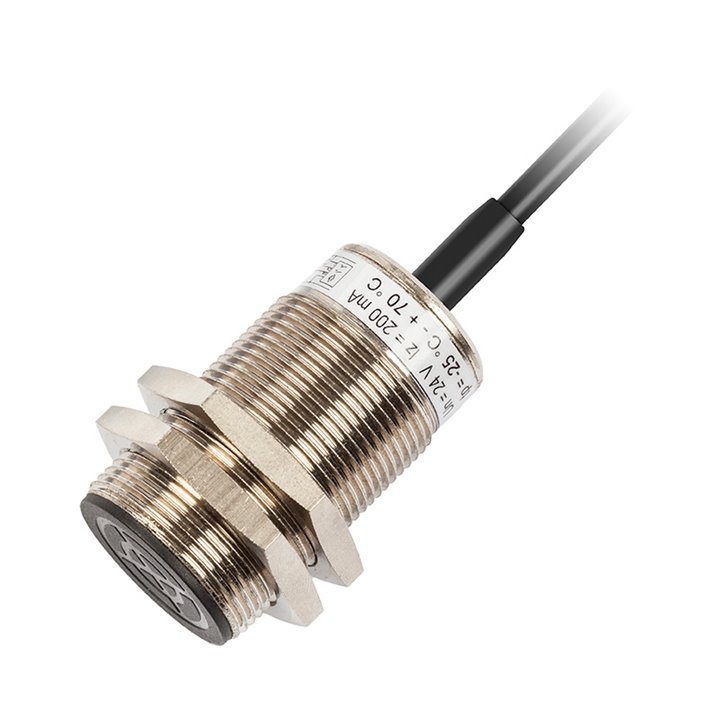

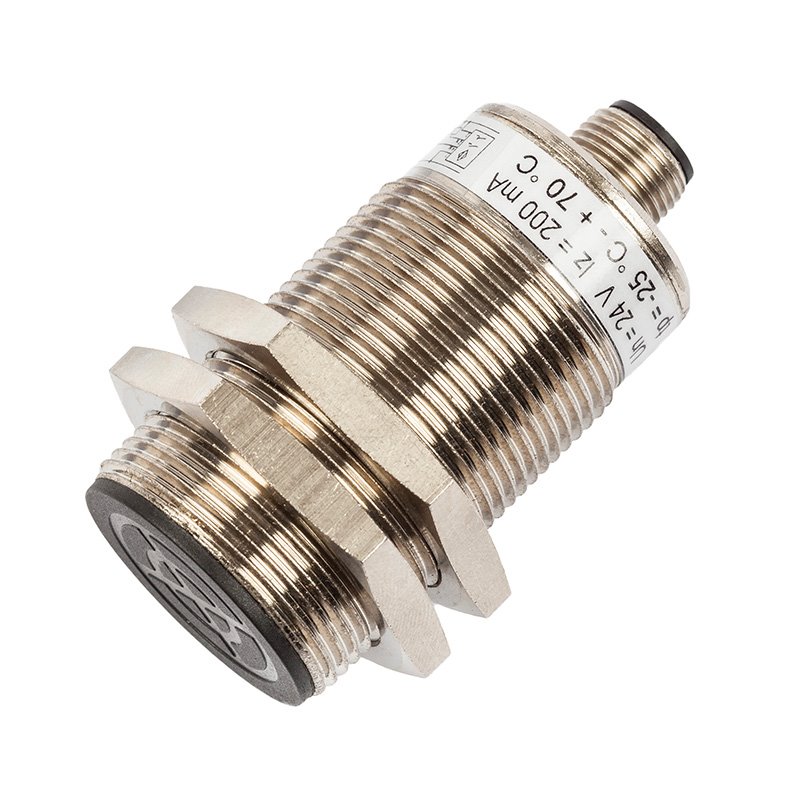

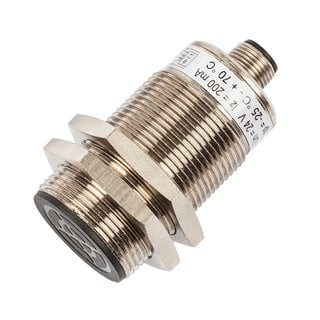

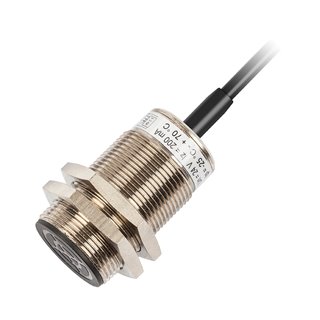

Zabudovatelný indukční snímač PSI
M30 3vodičový

Zabudovatelný indukční snímač PSI
M30 3vodičový

Zabudovatelný indukční snímač PSI
M30 3vodičový

BBB

--%>

Indukční snímače se používají na sledování přítomnosti kovových předmětů. Slouží jako bezdotyková náhrada mechanických koncových snímačů. Podle toho, o jaký typ spínače jde, se při přiblížení vodivého předmětu do aktivní spínací zóny výstup spojí, a nebo rozpojí.

Údržba - indukční snímače jsou bezúdržbové. Pro bezchybné fungování je třeba dodržovat následující: aktivní volné plochy je třeba udržovat čisté a zamezit jejich styku s usazeninami a cizími částicemi. Přístroje s vysokou intenzitou elektromagnetického pole se nesmí používat v bezprostřední blízkosti indukčních snímačů.

Připojení indukčních snímačů - indukční snímače jsou standardně dodávány s kabelem PVC 2 x 0,25 mm2, 3 x 0,25 mm2 nebo 4 x 0,25 mm2, v délce kabelu 2 m. Toto provedení vyhovuje krytí IP 68. Varianty indukčních snímačů s konektorem vyhovují krytí IP 67.



Technické parametry

Technické parametry
Provedení
S kabelem S konektorem
Nominální spínací dosah Sn 10 mm
Reálný spínací dosah Sr 8 - 12 mm
Pouzdro M30
Materiál pouzdra Poniklovaná mosaz
Zabudovatelnost zabudovatelný
Hystereze Sa (0,01 - 0,15) x Sn
Nominální napětí Un 24 V DC
Napájecí napětí Uc 10 - 30 V DC
Napájecí proud Ic < 10 mA
Výstupní proud Iz < 200 mA
Rozsah pracovních teplot T -25 °C až 70°C
Stupeň krytí IP 68 IP 67
Typ připojení Kabel PVC 3 x 0,25 mm2 konektor M12


Spínací frekvence
Provedení S kabelem S konektorem
Normální 200 Hz
Zpomalená 50 Hz
zrychlená 800 Hz


Objednací číslo
VýstupSpínací frekvenceProvedení s kabelemProvedení s konektorem
NPN spínacínormálníPSI 306 311PSI 306 411
zpomalenáPSI 306 311 SPSI 306 411 S
zrychlenáPSI 306 311 FPSI 306 411 F
NPN rozpínacínormální PSI 306 312PSI 306 412
zpomalenáPSI 306 312 SPSI 306 412 S
zrychlenáPSI 306 312 FPSI 306 412 F
PNP spínacínormálníPSI 306 313PSI 306 413
zpomalenáPSI 306 313 SPSI 306 413 S
zrychlenáPSI 306 313 FPSI 306 413 F
PNP rozpínacínormálníPSI 306 314PSI 306 414
zpomalenáPSI 306 314 SPSI 306 414 S
zrychlenáPSI 306 314 FPSI 306 414 F

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

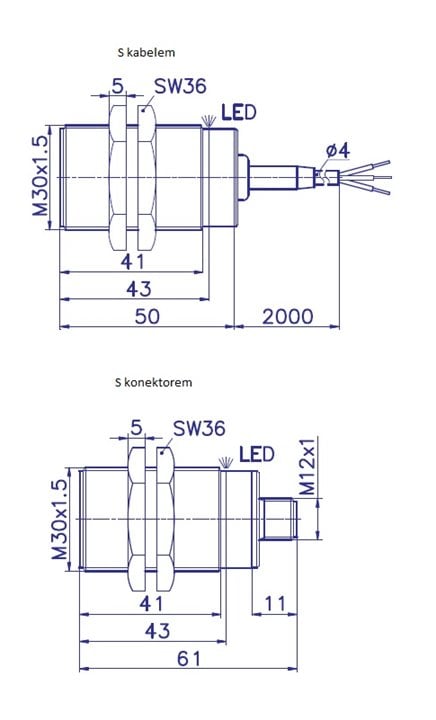

Rozměrový náčrt

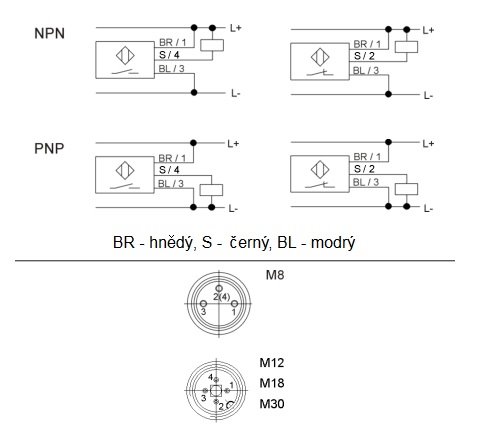

Schéma zapojení

Modifikace

Soubory ke stažení

CZ:Katalogový list - indukční snímač M30 3v zabudo CZ:Katalogový list - indukční snímač M30 3v zabudo
