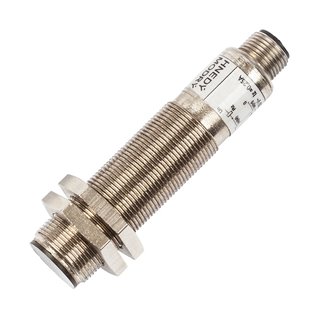

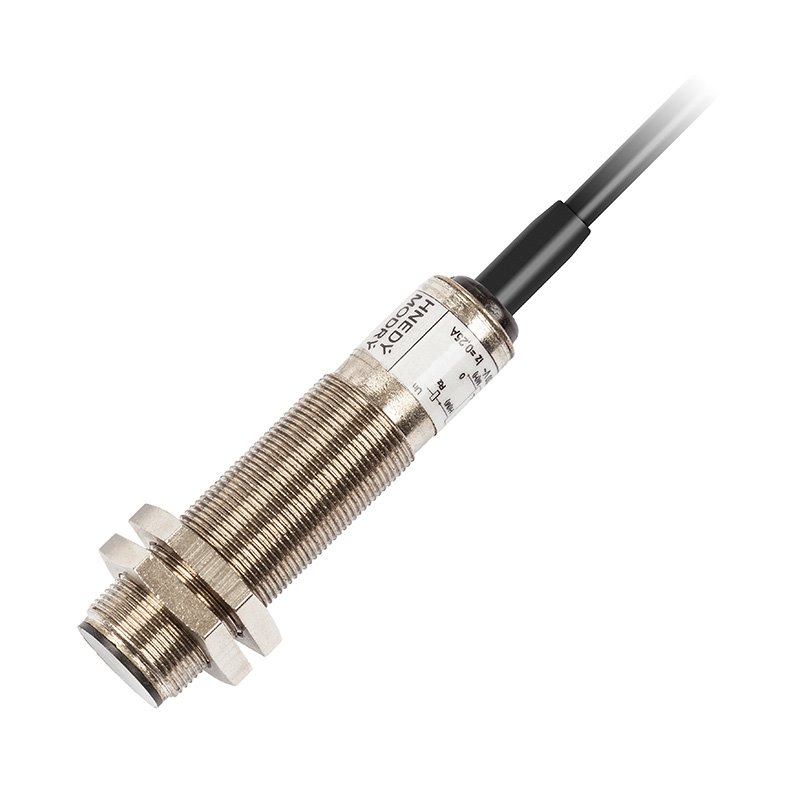

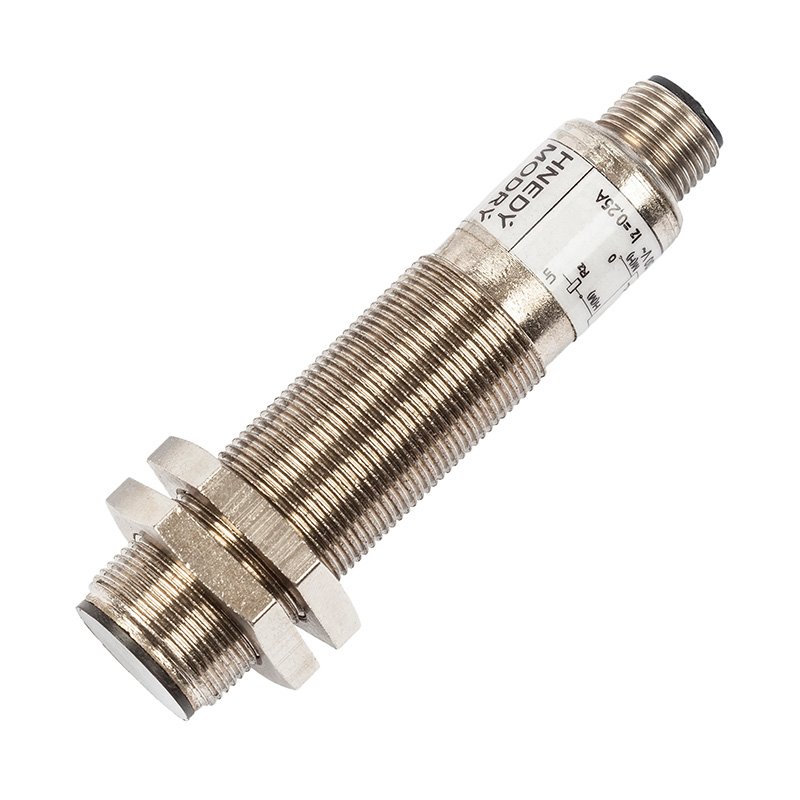

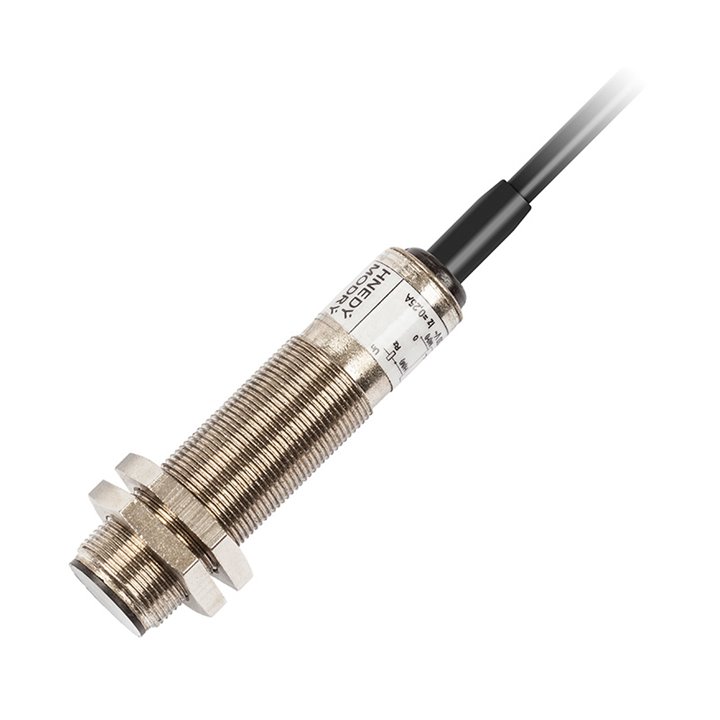

Zabudovatelný indukční snímač PSI
M18 3vodičový

Zabudovatelný indukční snímač PSI
M18 3vodičový

Zabudovatelný indukční snímač PSI
M18 3vodičový
Na dotaz

BBB

--%>

Indukční snímače se používají na sledování přítomnosti kovových předmětů. Slouží jako bezdotyková náhrada mechanických koncových snímačů. Podle toho, o jaký typ spínače jde, se při přiblížení vodivého předmětu do aktivní spínací zóny výstup spojí, a nebo rozpojí.

Údržba - indukční snímače jsou bezúdržbové. Pro bezchybné fungování je třeba dodržovat následující: aktivní volné plochy je třeba udržovat čisté a zamezit jejich styku s usazeninami a cizími částicemi. Přístroje s vysokou intenzitou elektromagnetického pole se nesmí používat v bezprostřední blízkosti indukčních snímačů.

Připojení indukčních snímačů - indukční snímače jsou standardně dodávány s kabelem PVC 2 x 0,25 mm2, 3 x 0,25 mm2 nebo 4 x 0,25 mm2, v délce kabelu 2 m. Toto provedení vyhovuje krytí IP 68. Varianty indukčních snímačů s konektorem vyhovují krytí IP 67.


Technické parametry

Technické parametry
Provedení
S kabelem S konektorem
Nominální spínací dosah Sn 5 mm
Reálný spínací dosah Sr 4 - 6 mm
Pouzdro M18
Materiál pouzdra Poniklovaná mosaz
Zabudovatelnost zabudovatelný
Hystereze Sa (0,01 - 0,15) x Sn
Nominální napětí Un 24 V DC
Napájecí napětí Uc 10 - 30 V DC
Napájecí proud Ic < 10 mA
Výstupní proud Iz < 200 mA
Rozsah pracovních teplot T -25 °C až 70°C
Stupeň krytí IP 68 IP 67
Typ připojení Kabel PVC 3 x 0,25 mm2 konektor M12


Spínací frekvence
Provedení S kabelem S konektorem
Normální 200 Hz
Zpomalená 50 Hz
zrychlená 1 kHz


Objednací číslo
VýstupSpínací frekvenceProvedení s kabelemProvedení s konektorem
NPN spínacínormálníPSI 186 311PSI 186 411
zpomalenáPSI 186 311 SPSI 186 411 S
zrychlenáPSI 186 311 FPSI 186 411 F
NPN rozpínacínormální PSI 186 312PSI 186 412
zpomalenáPSI 186 312 SPSI 186 412 S
zrychlenáPSI 186 312 FPSI 186 412 F
PNP spínacínormálníPSI 186 313PSI 186 413
zpomalenáPSI 186 313 SPSI 186 413 S
zrychlenáPSI 186 313 FPSI 186 413 F
PNP rozpínacínormálníPSI 186 314PSI 186 414
zpomalenáPSI 186 314 SPSI 186 414 S
zrychlenáPSI 186 314 FPSI 186 414 F

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

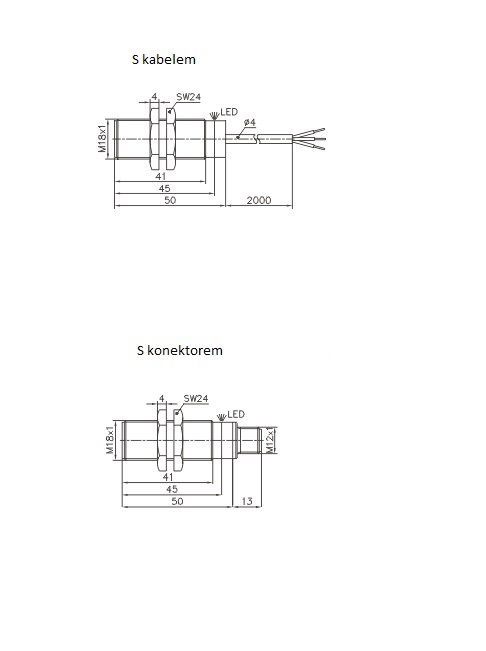

Rozměrový náčrt

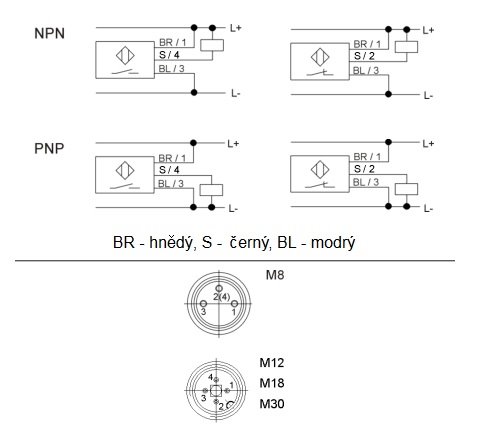

Schéma zapojení

Modifikace

Soubory ke stažení

CZ:Katalogový list - indukční snímač M18 3v zabudo CZ:Katalogový list - indukční snímač M18 3v zabudo
