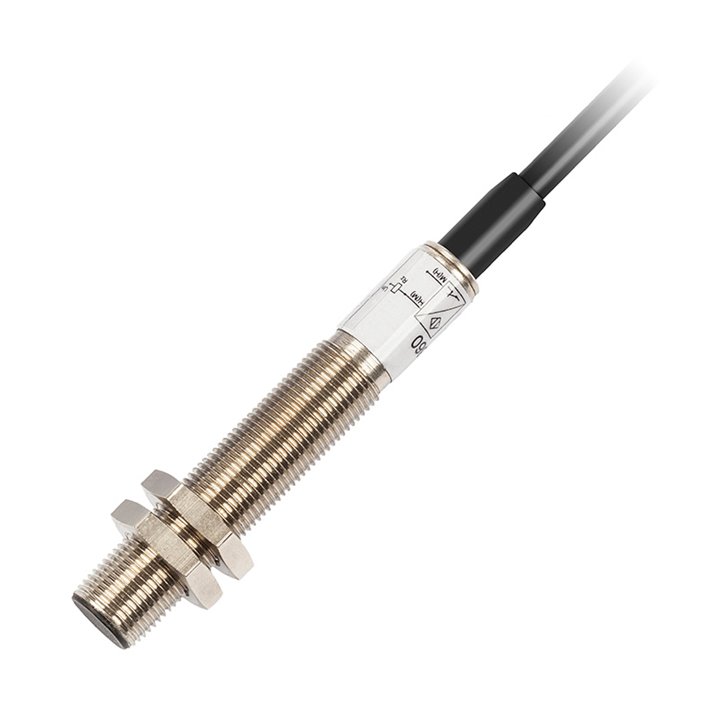

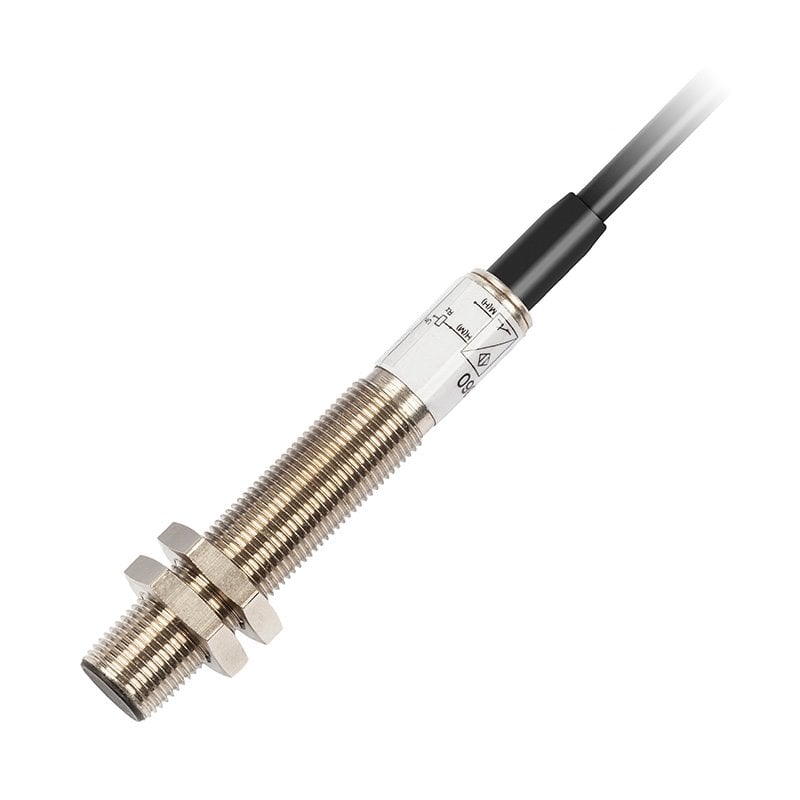

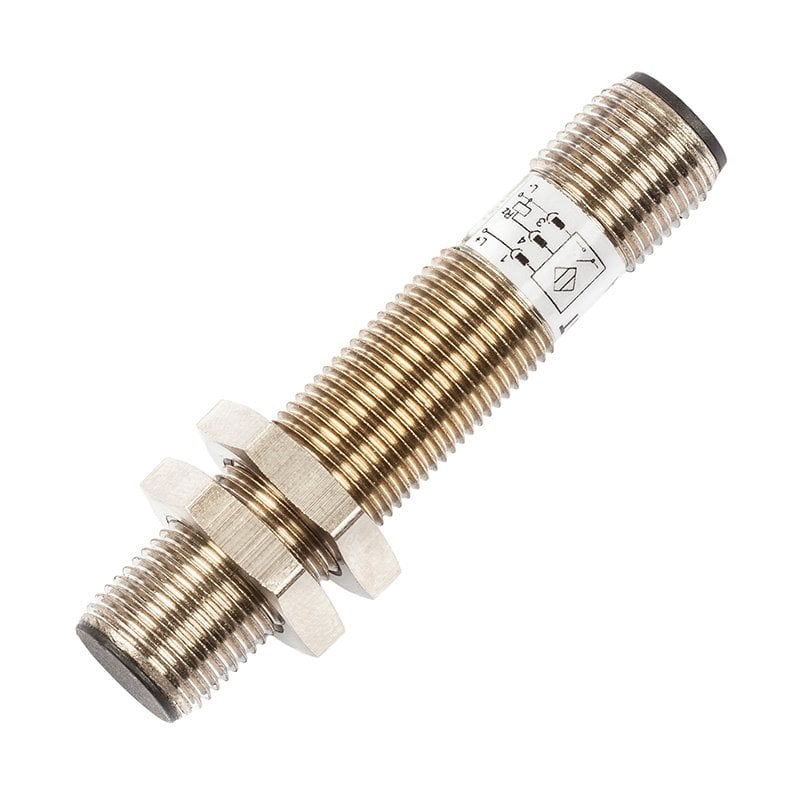

Zabudovatelný indukční snímač PSI
M12 4vodičový

Zabudovatelný indukční snímač PSI
M12 4vodičový

Zabudovatelný indukční snímač PSI
M12 4vodičový
Na dotaz

BBB

--%>

Indukční snímače se používají na sledování přítomnosti kovových předmětů. Slouží jako bezdotyková náhrada mechanických koncových snímačů. Podle toho, o jaký typ spínače jde, se při přiblížení vodivého předmětu do aktivní spínací zóny výstup spojí, a nebo rozpojí.

Údržba - indukční snímače jsou bezúdržbové. Pro bezchybné fungování je třeba dodržovat následující: aktivní volné plochy je třeba udržovat čisté a zamezit jejich styku s usazeninami a cizími částicemi. Přístroje s vysokou intenzitou elektromagnetického pole se nesmí používat v bezprostřední blízkosti indukčních snímačů.

Připojení indukčních snímačů - indukční snímače jsou standardně dodávány s kabelem PVC 2 x 0,25 mm2, 3 x 0,25 mm2 nebo 4 x 0,25 mm2, v délce kabelu 2 m. Toto provedení vyhovuje krytí IP 68. Varianty indukčních snímačů s konektorem vyhovují krytí IP 67.



Technické parametry

Technické parametry
Provedení
S kabelem S konektorem
Nominální spínací dosah Sn 2,5 mm
Reálný spínací dosah Sr 2 - 3 mm
Pouzdro M12
Materiál pouzdra Poniklovaná mosaz
Zabudovatelnost zabudovatelný
Hystereze Sa (0,01 - 0,15) x Sn
Nominální napětí Un 24 V DC
Napájecí napětí Uc 10 - 30 V DC
Napájecí proud Ic < 10 mA
Výstupní proud Iz < 200 mA
Rozsah pracovních teplot T -25 °C až 70°C
Stupeň krytí IP 68 IP 67
Typ připojení Kabel PVC 4 x 0,25 mm2; 2 m konektor M12


Spínací frekvence
Provedení S kabelem S konektorem
Normální 500 Hz
Zpomalená 50 Hz
Zrychlená 5 kHz


Objednací číslo
VýstupSpínací frekvence ftProvedení s kbelemProvedení s konektorem

NPN

spínací a rozpínací

normálníPSI 126 315PSI 126 415
zpomalená SPSI 126 315 SPSI 126 415 S
zrychlená FPSI 126 315 FPSI 126 415 F

PNP

spínací a rozpínací

normálníPSI 126 316PSI 126 416
zpomalená SPSI 126 316 SPSI 126 416 S
zrychlená FPSI 126 316 FPSI 126 416 F

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

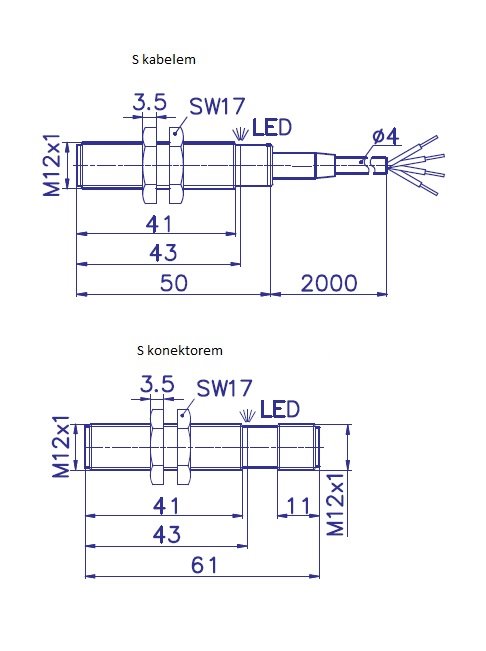

Rozměrový náčrt

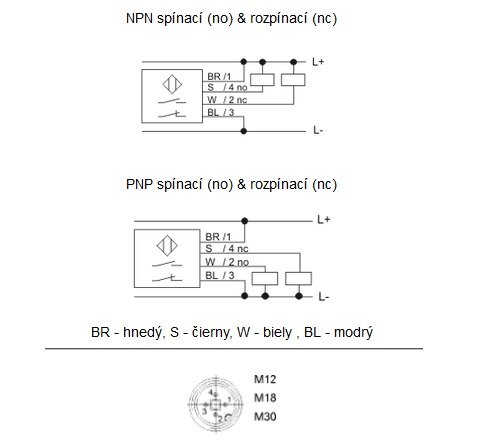

Schéma zapojení

Modifikace

Soubory ke stažení

CZ:Katalogový list - indukční snímač M12 4v zabudo CZ:Katalogový list - indukční snímač M12 4v zabudo
