Zabudovatelný indukční snímač PDI
M12 4vodičový

Zabudovatelný indukční snímač PDI
M12 4vodičový

Zabudovatelný indukční snímač PDI
M12 4vodičový

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

22021
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Indukční snímače se používají na sledování přítomnosti kovových předmětů. Slouží jako bezdotyková náhrada mechanických koncových snímačů. Podle toho, o jaký typ spínače jde, se při přiblížení vodivého předmětu do aktivní spínací zóny výstup spojí, a nebo rozpojí.

Údržba - indukční snímače jsou bezúdržbové. Pro bezchybné fungování je třeba dodržovat následující: aktivní volné plochy je třeba udržovat čisté a zamezit jejich styku s usazeninami a cizími částicemi. Přístroje s vysokou intenzitou elektromagnetického pole se nesmí používat v bezprostřední blízkosti indukčních snímačů.

Připojení indukčních snímačů - indukční snímače jsou standardně dodávány s kabelem PVC 2 x 0,25 mm2, 3 x 0,25 mm2 nebo 4 x 0,25 mm2, v délce kabelu 2 m. Toto provedení vyhovuje krytí IP 68. Varianty indukčních snímačů s konektorem vyhovují krytí IP 67.


Technické parametry

Technické parametry
Provedení
S kabelem S konektorem
Nominální spínací dosah Sn 5 mm
Reálný spínací dosah Sr 4 - 6 mm
Pouzdro M12
Materiál pouzdra Poniklovaná mosaz
Zabudovatelnost zabudovatelný
Hystereze Sa (0,01 - 0,15) x Sn
Nominální napětí Un 24 V DC
Napájecí napětí Uc 10 - 30 V DC
Napájecí proud Ic < 10 mA
Výstupní proud Iz < 200 mA
Rozsah pracovních teplot T -25 °C až 70°C
Stupeň krytí IP 68 IP 67
Typ připojení Kabel PVC 4 x 0,25 mm2 konektor M12


Spínací frekvence
Provedení S kabelem S konektorem
Normální 500 Hz
Zpomalená 50 Hz


Objednací číslo
VýstupSpínací frekvenceProvedení s kabelemProvedení s konektorem

NPN

spínací a rozpínací

Normální PDI 126 315PDI 126 415
ZpomalenáPDI 126 315 SPDI 126 415 S

PNP

spínací a rozpínací

NormálníPDI 126 316PDI 126 416
ZpomalenáPDI 126 316 SPDI 126 416 S

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

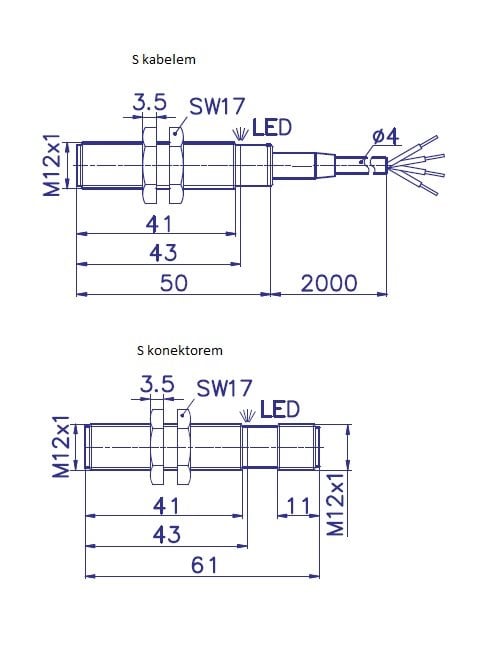

Rozměrový náčrt

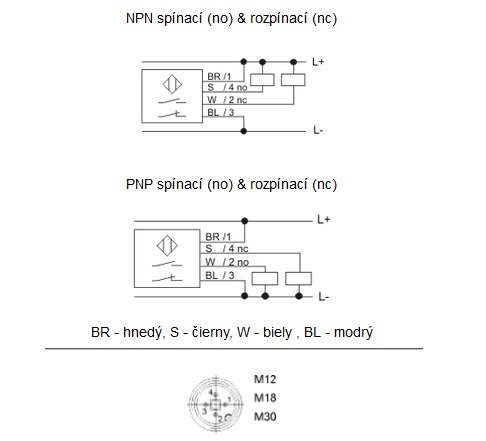

Schéma zapojení

Modifikace

Soubory ke stažení

209.02cz.pdf 209.02cz.pdf
