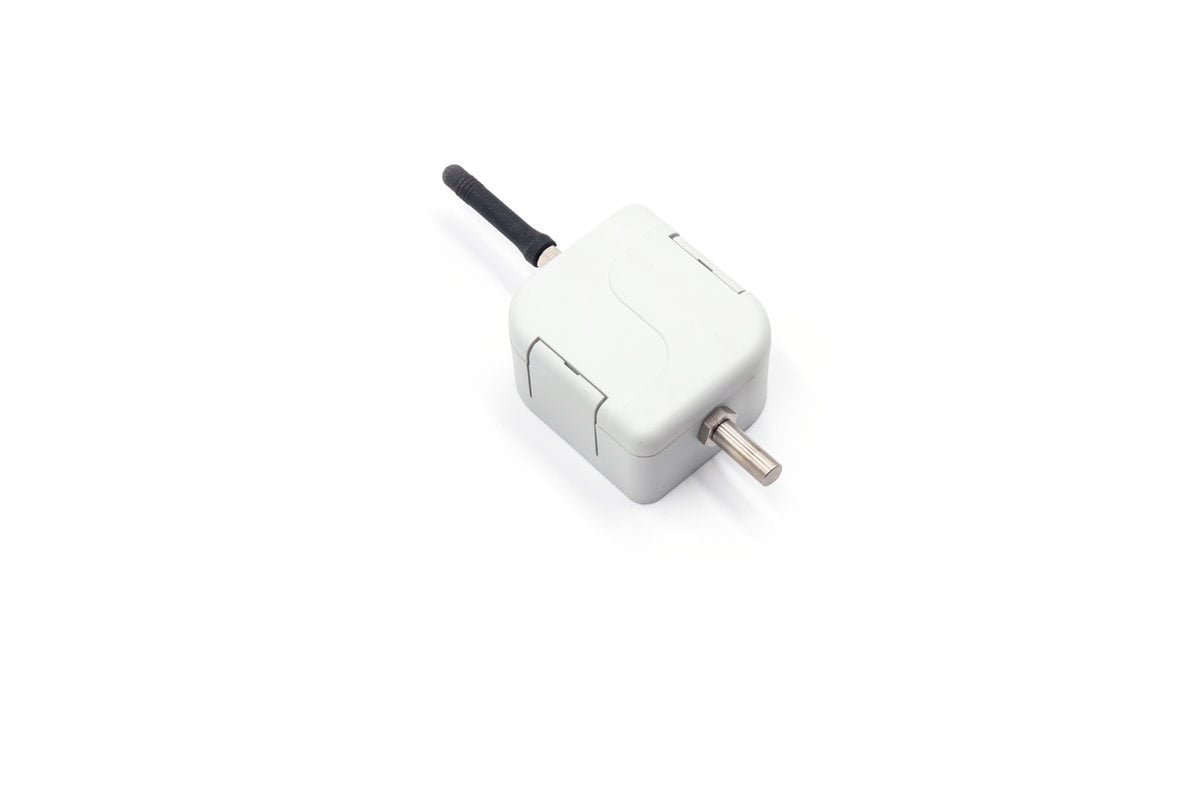

W10009 - Bezdrátový snímač teploty

W10009 - Bezdrátový snímač teploty

W10009 - Bezdrátový snímač teploty

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

32368
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

W10009 je bateriový, bezdrátový snímač teploty. Disponuje integrovanou modbusovou mapou, která zaručuje bezproblémovou integraci do nadřazeného systému. Komunikace probíhá šifrovaným protokolem Midam KFP, který umožňuje bezdrátovou aktualizaci firmware v zařízení. Stupeň krytí IP 65 dle ČSN EN 60529, v platném znění zaručuje spolehlivou funkci čidla i v náročném prostředí.

APLIKACE

  • systémy řízení VVK
  • měření teploty
  • bezdrátová integrace do nadřazeného systému (SCADA)

FUNKCE

Bezdrátový snímač teploty W10009 měří teplotu v neagresivním prostředí pomocí sondy umístěné mimo tělo přístroje. Hodnoty jsou přenášeny pomocí nelicencovaného pásma 868 MHz do bezdrátové gatewaye WCOM51. Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména zadat šifrovací heslo.

Protokol Modbus pro W10009 ke stažení ZDE.

INTEGRACE DO NADŘAZENÉHO SYSTÉMU

Ovladač je možno zaintegrovat napřímo přes bezdrátovou gateway WCOM51.

PÁROVÁNÍ

Pro spárování vlastních snímačů s GSM bránou WCOM51 je k dispozici volně stažitelný SW KFP-Lite, ten komunikuje s bránou pomocí bezdrátového USB konfigurátoru WUSB01.  Obě zařízení musí být napájena a umístěna v těsné blízkosti sebe. Pomocí vyhledávací funkce v softwarovém rozhraní můžete zobrazit seznam všech dostupných zařízení v dosahu a přiřadit nebo upravit parametry na základě bezdrátového identifikačního kódu pro každé jednotlivé zařízení.

Pomocí KFP-Lite je možná změna komunikační frekvence (výchozí hodnota 868.95 MHz).

KFP-LITE ZDARMA KE STAŽENÍ ZDE.


VÝMĚNA BATERIÍ

Sejměte vrchní víčko krytu čidla. Použijte široký plochý šroubovák nebo vhodný plastový nástroj, který se vejde do štěrbin mezi
samotným víčkem a tělem čidla. Vyjměte staré baterie z držáku a vložte nové baterie za dodržení správného typu a polarity
baterií. Vždy vyměňte obě baterie za nové. Poté nasaďte krycí víčko čidla zpět a pevně stiskněte obě části, abyste znovu zajistili
krytí IP.


    Technické parametry

    Typ sensoruW10009
    Napájení 3V, 2 hlavní alkalické baterie 1,5V, typ AA
    Spotřeba v nečinnosti: <2 uA, typická průměrná: 5 uA, maximální: 25 mA
    Životnost baterií až 5 let - zařízení jsou dodávána bez baterií
    Komunikace
    868,950 MHz, 100 kbps, KFP
    868,300 MHz, 32 kbps, KFP
    868,100 MHz, 100 kbps, KFP
    869,525 MHz, 100 kbps, KFP
    Protokol
    KFP (dual stack)
    Šifrování AES 128 PCBC, EN 13757-4
    Vysílací výkon +13 až - 20 dBm, krok 5 dB
    Anténa externí anténa na SMA konektoru
    Komunikační dosah 1000 m ve volném prostoru, 300 m v zástavbě
    Výbava a rozměry 154x33x63 mm (včetně měřícího prvku a antény)
    tělo z polyamidu, IP 65 dle ČSN EN 60529, v platném znění
    1 x svorka (INIT mód)
    Rozsah měření teploty
    -20 až 55 °C, ± 0,5 °C
    Pracovní prostředí -20 do 55 °C, 5 % do 95 % relativní vlhkosti, atmosférický tlak 70 až 107 kPa

    Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

    Rozměrový náčrt

    Schéma zapojení

    Modifikace

    Soubory ke stažení

    Modbus protocol for W10009 Modbus protocol for W10009
    W01.01cz.pdf W01.01cz.pdf
