TSic - ŘADA SNÍMAČŮ TEPLOTY S KABELEM A DIGITÁLNÍM VÝSTUPEM

Nacházíte se:

Na dotaz

BBB

--%>

Snímače teploty s kabelem a digitálním výstupem TSiC jsou určeny pro kontaktní měření teploty pevných, kapalných nebo plynných látek v různých odvětvích průmyslu, např. v potravinářství, chemickém průmyslu, chladírenství atd. Snímače jsou osazeny senzory teploty řady TSiC 206, 506 a 716 s digitálním výstupem a komunikačním protokolem ZACWire.

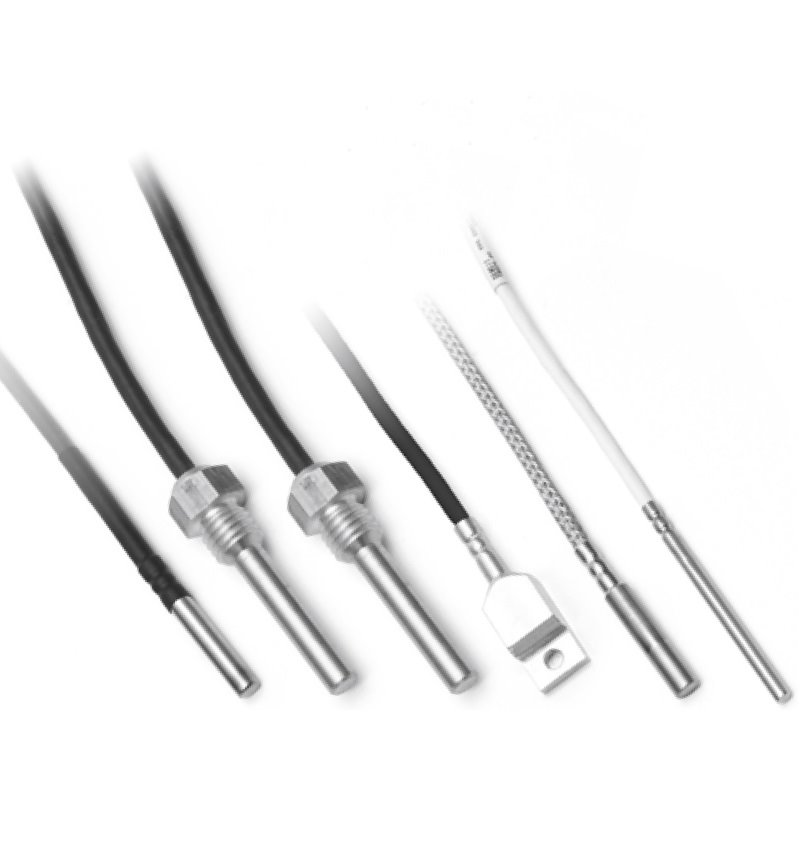

Základními variantami snímačů teploty jsou:

TG 8 a TG 8J - varianta snímače s hladkým pouzdrem
TG 2, TR 011 - varianta snímače se závitem
TR 141A a TR 141E- varianta příložného snímače

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost sníamče.

PŘÍSLUŠENSTVÍ

různé varianty připojovacích konektorů - HIRSCHMANN, LEMO, MOLEX etc.
šroubení s kleštinou nebo se zářeznými kroužky - pro nastavení různé délky ponoru snímače
nerezové jímky - JTG 8

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

Výrobce vydává EU Prohlášení o shodě.
Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Základní údaje
Výstupní signál / čidlo teploty	komunikace ZacWire / TSic x06
Typ / přesnost čidla teploty	TSic 206 ± 0.5 °C v rozsahu 10 to 90 °C TSic 306 ± 0,3 °C v rozsahu 10 až 90 °C TSic 506 ± 0,1 °C v rozsahu 5 až 45 °C TSic 716 ± 0,07 °C v rozsahu 25 až 45 °C

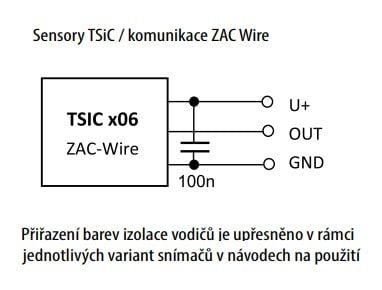

Zapojení čidla teploty	3vodičové
Napájecí napětí U	3 až 5,5 V DC
Jmenovité napájecí napětí Un	3,3 V DC
Napájecí proud	30 µA
Izolační odpor	> 200 MΩ při 500 V DC, 25 °C ± 3 °C
Typy přívodních kabelů a jejich teplotních odolnost	silikon, -50 až 200 °C PVC, -40 až 105 °C PVC, -30 až 80 °C PTFE, -50 až 260 °C
Hmotnost	dle provedení a délky kabelu, min. 0,15 kg

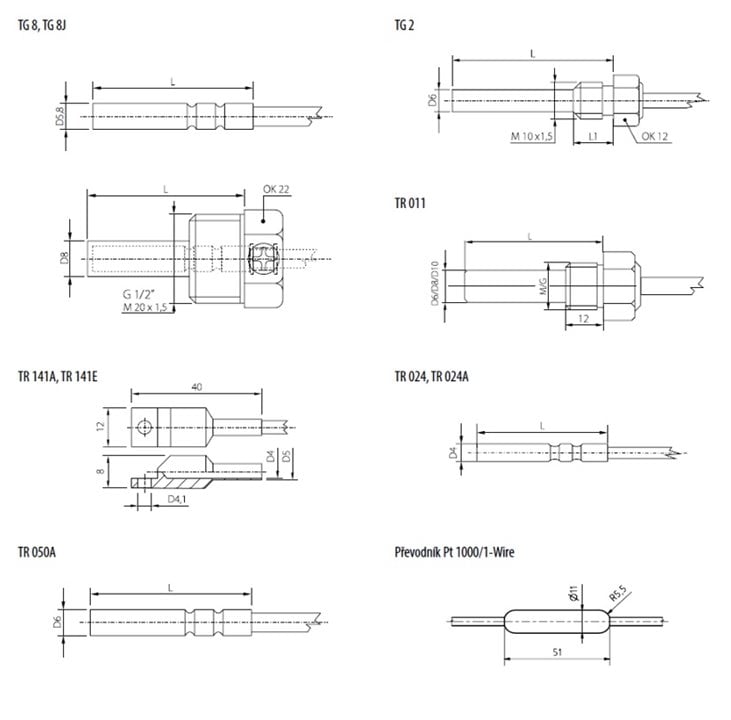

Řada TG 8, TG 8J
Měřicí rozsah*	TSic 206 a 306: -30 až 150 °C TSic 506 a 716: -10 až 60 °C
Průměr pouzdra	5,7 ± 0,1 mm
Délka pouzdra	40 až 200 mm
Materiál pouzdra	40, 50, 60 mm: nerezová ocel DIN 1.4571 ostatní: nerezová ocel DIN 1.4301
Stupeň krytí**	IP 67 dle ČSN EN 60529, v platném znění (pro silikonový kabel)
Odolnost vůči tlaku (působení na stonek s médiem)	bez jímky PN 25 s jímkou PN 63
Doba odezvy	τ0,5 < 9 s (v proudící vodě 0,2 m.s^-1)

Řada TG 2, TR 011
Měřicí rozsah*	TSic 206 a 306: -30 až 100 °C TSic 506 a 716: -10 až 60 °C
Průměr pouzdra	4, 6, 8, 10 a 12 ± 0,1 mm
Délka pouzdra	20 až 500 mm
Materiál pouzdra	nerezová ocel DIN 1.4301, DIN 1.4404, DIN 1.4571
Stupeň krytí**	IP 67 dle ČSN EN 60529, v platném znění (pro silikonový kabel)
Odolnost vůči tlaku (působení na stonek s médiem)	průměr 4 až 6 mm: PN 25 průměr 8 až 12 mm: PN 63
Doba odezvy	průměr 4 mm: τ0,5 < 5 s (v proudící vodě 0,2 m.s^-1) průměr 12 mm: τ0,5 < 35 s (v proudící vodě 0,2 m.s^-1)

Řada TR 141A, TR 141E
Měřicí rozsah*	TSic 206 a 306: -30 až 100 °C TSic 506 a 716: -10 až 60 °C
Rozměry pouzdra	4hran 12x8mm
Délka pouzdra	40 až 60 mm
Materiál pouzdra	nerezová ocel DIN 1.4301 nebo slitina Al (dural)
Stupeň krytí**	IP 50 až IP 67 dle ČSN EN 60529, v platném znění
Doba odezvy (na hladkém povrchu bez pasty)	nerezová ocel DIN 1.4301 τ0,5 ≤ 10 s; dural τ0,5 ≤ 8 s

*) Měřící rozsah může být omezen dle typu použitého přívodního kabelu
**) Stupeň krytí může být upraven dle typu použitého kabelu

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
