TR 161
průměr 8 mm, -40 °C až 105 °C

TR 161
průměr 8 mm, -40 °C až 105 °C

TR 161
průměr 8 mm, -40 °C až 105 °C

BBB

--%>

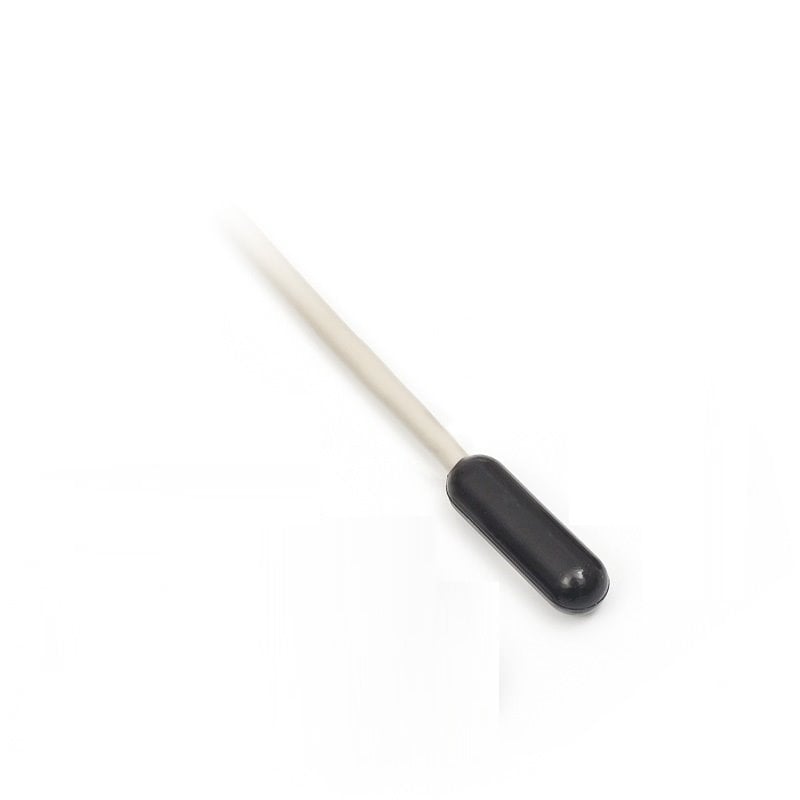

Snímače teploty TR 161 jsou určeny pro měření teploty pevných, sypkých, plynných a kapalných látek. Krytí snímačů je IP 67 dle ČSN EN 60529, v platném znění. Snímač je tvořen pouzdrem o průměru 8 mm z materiálu na bázi polyamidu, ve kterém je hermeticky zastříknuto vlastní čidlo. Zapojení snímačů je standardně dvouvodičové.

Materiál pouzdra má vysokou odolnost především proti automobilovým olejům.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Snímač TR 161
Maximální
teplotní rozsah použití
-40 až 105 °C (může být omezeno typem kabelu)
Typ čidla* všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY,
TSiC, DALLAS, TC K, TC J, TC T a jiné)
Stupeň krytí IP 67 dle ČSN EN 60529 v platném znění
Materiál pouzdra na bázi polyamidu
Průměr pouzdra 8 mm
Délka pouzdra L 25 mm
Přívodní kabel PVC nestíněný 2 x 0,35 mm2 do 105 °C
PVC stíněný 2 x 0,14 mm2 do 80 °C
Odpor vedení 0,105 Ω na 1 m kabelu pro 2vodičové zapojení PVC do 105 °C
0,14 Ω na 1 m kabelu pro 2vodičové zapojení PVC do 80 °C
Doba odezvy τ0,5 ≤ 18 s, τ0,9 ≤ 48 s v proudící vodě > 0,2 m.s-1

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

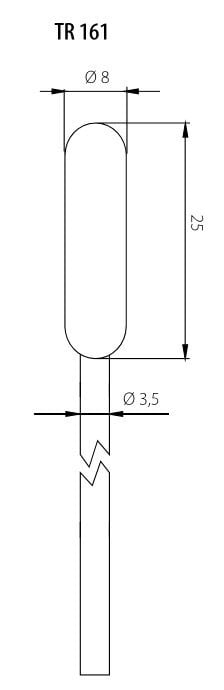

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)

Soubory ke stažení

K32.04cz.pdf K32.04cz.pdf
