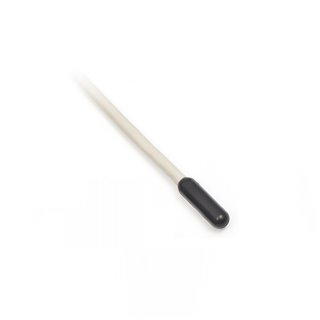

TR 160
průměr 6 mm, -40 °C až 105 °C

TR 160
průměr 6 mm, -40 °C až 105 °C

TR 160
průměr 6 mm, -40 °C až 105 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21516
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Snímače teploty TR 160 jsou určeny pro měření teploty pevných, sypkých, plynných a kapalných látek. Krytí snímačů je IP 67 dle ČSN EN 60529, v platném znění. Snímač je tvořen pouzdrem o průměru 6 mm z materiálu na bázi polyamidu, ve kterém je hermeticky zastříknuto vlastní čidlo. Zapojení těchto snímačů teploty je standardně dvouvodičové.

Materiál pouzdra má vysokou odolnost především proti automobilovým olejům.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTR 160
Maximální
teplotní rozsah použití
-40 až 105 °C (může být omezeno typem kabelu)
Typ čidla*všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY,
TSiC, TC K, TC J, TC T a jiné)
Stupeň krytíIP 67 dle ČSN EN 60529 v platném znění
Materiál pouzdrana bázi polyamidu
Průměr pouzdra6 mm
Délka pouzdra L20 mm
Přívodní kabelPVC nestíněný 2 x 0,35 mm2 do 105 °C
PVC stíněný 2 x 0,14 mm2 do 80 °C
Odpor vedení0,105 Ω na 1 m kabelu pro 2vodičové zapojení PVC do 105 °C
0,14 Ω na 1 m kabelu pro 2vodičové zapojení PVC do 80 °C
Doba odezvyτ0,5 ≤ 12 s, τ0,9 ≤ 32 s (v proudící vodě > 0,2 m.s-1)
Váha0,03 kg pro délku 1 m

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

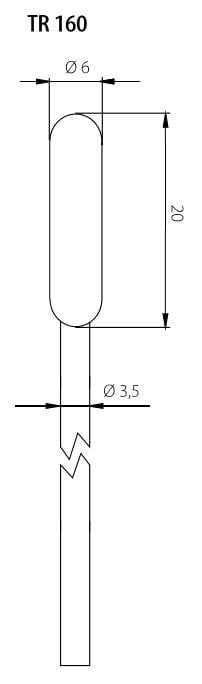

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření nestandardních čidel teploty (TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)

Soubory ke stažení

K32.04cz.pdf K32.04cz.pdf

Související produkty

Řada TG8Ex
ATEX zóna II

Detail Detail

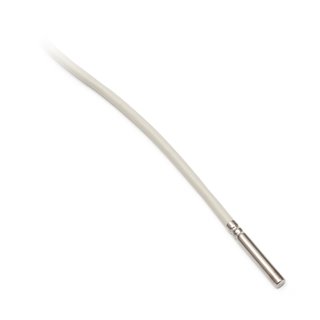

TGL a TGLJ
průměr 5,8 mm, -40 °C až 105 °C

Detail Detail

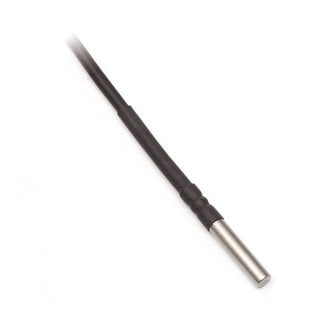

TG 8 a TG 8J
