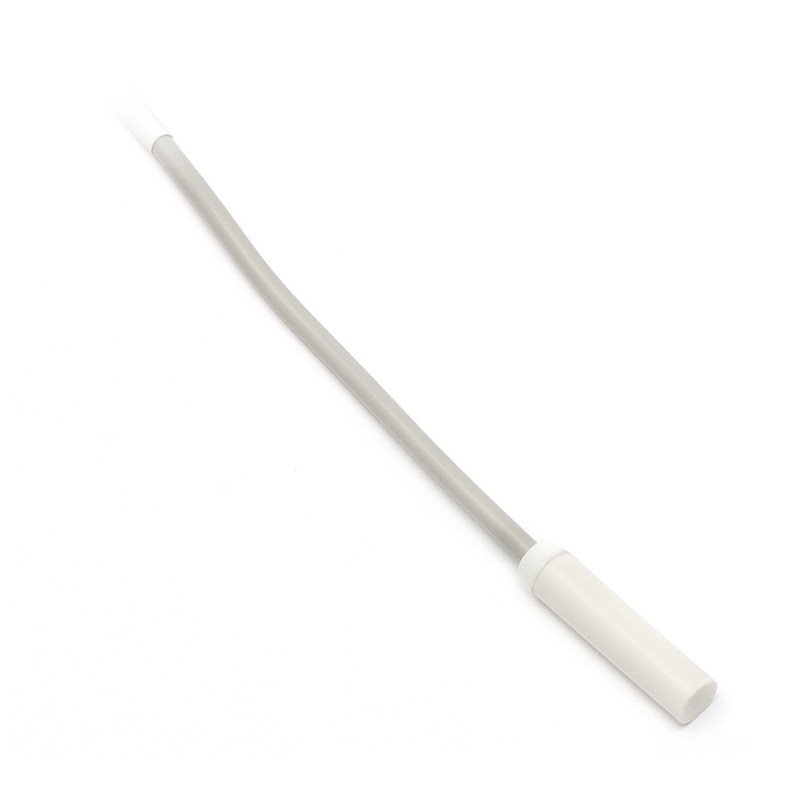

TR 152
průměr 8 mm, -20 °C až 105 °C

TR 152
průměr 8 mm, -20 °C až 105 °C

TR 152
průměr 8 mm, -20 °C až 105 °C

BBB

--%>

Tyto snímače teploty s kabelem a plastovým pouzdrem a termočlánkové snímače teploty s kabelem a plastovým pouzdrem, jsou určeny pro měření teploty plynných, případně kapalných látek. Při dlouhodobém měření teploty kapalin (zejména při teplotách nad 90 °C) je vhodnější používat snímač v kombinaci s jímkou. Snímače jsou vždy tvořeny plastovým pouzdrem z polyamidu, ve kterém je umístěno čidlo teploty. Pouzdro snímače teploty TR 152 má průměr 8 mm a zapojení snímačů teploty je standardně dvouvodičové.

Materiál pouzdra má střední odolnost proti povětrnostnímu stárnutí, odolává olejům, pohonným hmotám, hydraulickým kapalinám, alifatickým a aromatickým uhlovodíkům, esterům, ketonům a slabým alkáliím. Materiál není odolný kyselinám, silným alkáliím a chlorovaným uhlovodíkům.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Snímač TR 152
Maximální
teplotní rozsah použití
-20 až 105 °C (může být omezeno typem kabelu)
Typ čidla* všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY,
TSiC, DALLAS, TC K, TC J, TC T a jiné)
Stupeň krytí IP 67 dle ČSN EN 60529 v platném znění
Materiál pouzdra na bázi polyamidu
Průměr pouzdra 8 mm
Délka pouzdra L 30 mm
Přívodní kabel PVC nestíněný 2 x 0,35 mm2 do 105 °C
PVC stíněný 2 x 0,25 mm2 do 80 °C
Odpor vedení 0,105 Ω na 1 m kabelu pro 2vodičové zapojení PVC do 105 °C
0,159 Ω na 1 m kabelu pro 2vodičové zapojení PVC do 80 °C
Doba odezvy τ0,9 ≤ 75 s (v proudící vodě > 0,2 m.s-1)

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

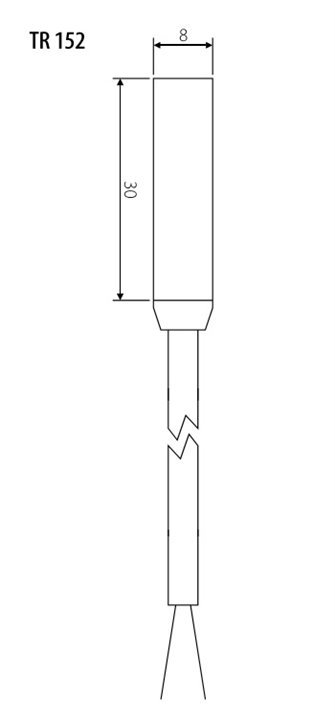

Rozměrový náčrt

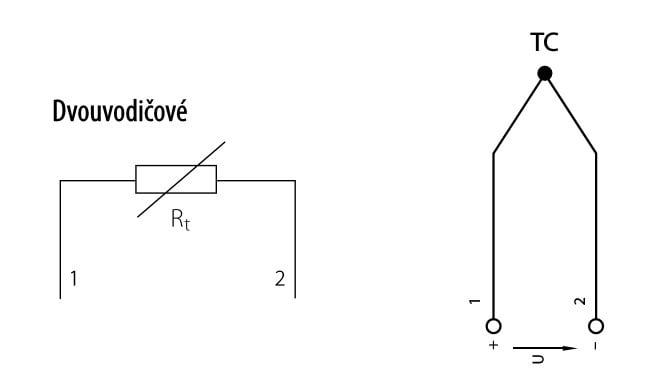

Schéma zapojení

Modifikace

  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = 2226, thermistor NTC 20 kΩ)

Soubory ke stažení

K31.04cz.pdf K31.04cz.pdf
