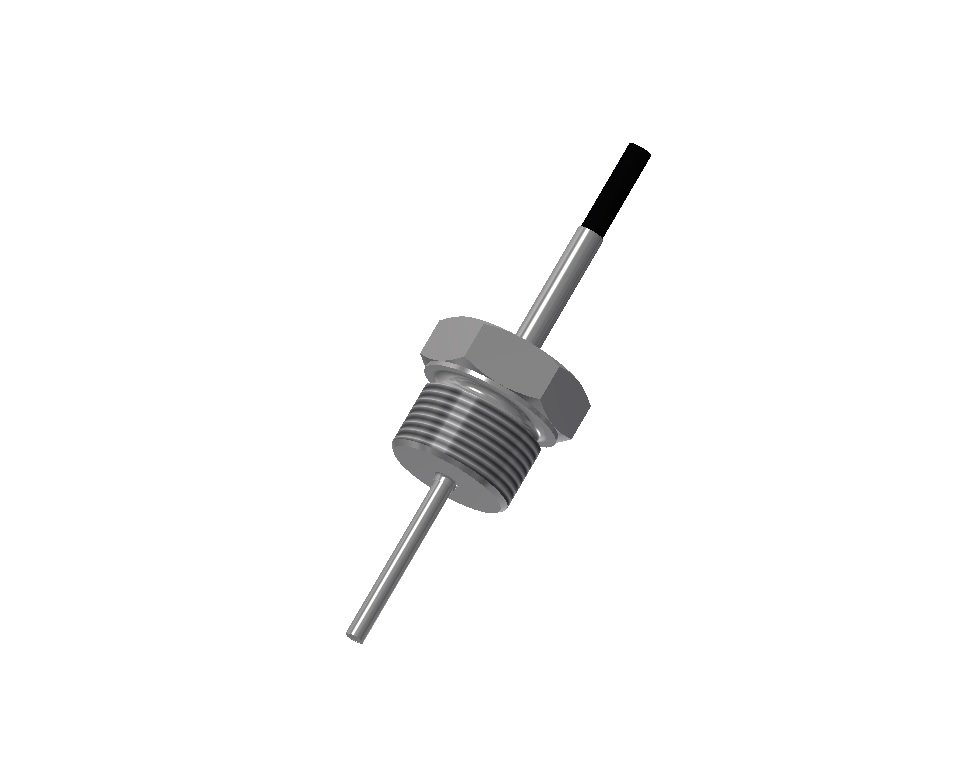

TR 129
průměr 4 mm, -50 °C až 250 °C

TR 129
průměr 4 mm, -50 °C až 250 °C

TR 129
průměr 4 mm, -50 °C až 250 °C
Na dotaz

BBB

--%>

Tyto odporové snímače teploty se závitem a kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro měření teploty plynných a kapalných látek. Maximální teplotní rozsah použití snímačů je -50 až 250 °C. Jako přívodní kabel je používán typ se silikonovou izolací a stíněním. Technologie výroby a průměr pouzdra zajišťuje rychlou odezvu na změny teploty a to až do teploty 250 °C. Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTR 129
Maximální teplotní rozsah použití-50 až 250 °C (může být omezeno typem čidla, upřesněno v návodu na použití)
Typ čidla*Pt, Ni, NTC, TC K, TC J
Stupeň krytíIP 67 dle ČSN EN 60529, v platném znění
Závit / OKdle zákazníka
Materiál pouzdranerezová ocel DIN 1.4301
Průměr pouzdra4 mm
Délka pouzdra L100 až 300 mm
Přívodní kabel**
silikon stíněný 2 x 0,22 mm2
silikon stíněný 4 x 0,22 mm2
Odpor vedení 0,16 Ω na 1 m kabelu pro 2vodičové zapojení
Doba odezvyτ0,5 < 5 s (v proudící vodě 0,2 m.s-1)
Váha0,2 kg pro délku pouzdra 50 mm a kabel 5 m

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
**)
Přívodní kabel je v délce 50 cm chráněný nerez pancéřovou hadicí o ⌀8 mm.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

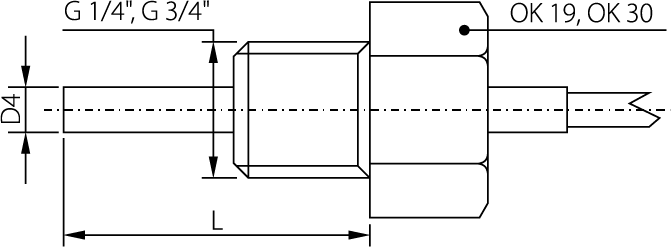

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • variabilní provedení stonku v oblasti – délky L, materiálu pouzdra
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost 2vodičového nebo 3vodičového zapojení

Soubory ke stažení

K17.06cz.pdf K17.06cz.pdf
