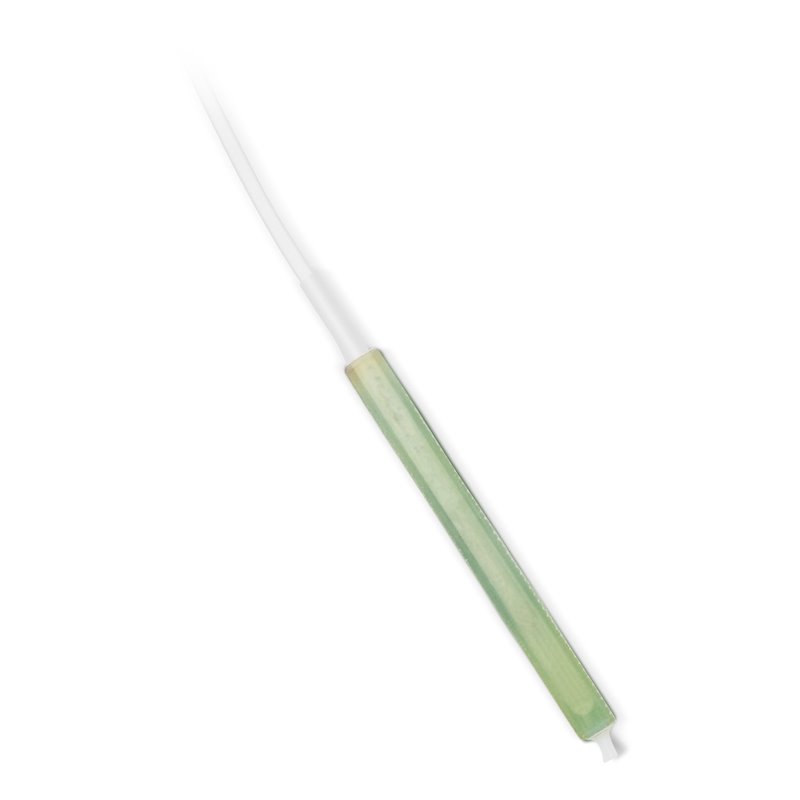

TR 097VA - Snímač teploty
do dodrážky statoru elektromotoru

TR 097VA - Snímač teploty
do dodrážky statoru elektromotoru

-40 až 180 °C

TR 097VA - Snímač teploty
do dodrážky statoru elektromotoru
Na dotaz

BBB

--%>

Snímače teploty TR 097VA jsou konstruovány pro měření teploty plynných anebo pevných látek. Teplotní rozsah použití snímače v pracovním režimu je -40 až 180°C, odpovídá teplotní třídě H. Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů. Snímače vyhovují stupni ochrany IP 65 podle ČSN EN 60529, v platném znění. Senzor teploty je umístěn ve speciálním plastovém pouzdře z materiálu SCID - sklotextit, zajišťující vysokou elektrickou pevnost - snímače splňují požadavky na elektrickou pevnost 5,0 kVDC, vzhledem k tomu je možné je použít i pro měření teploty vinutí ve statorech elektromotorů apod.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní, chemickou a mechanickou odolnost snímače teploty.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Snímač TR 097VA
Teplotní rozsah použití -40 až 180 °C, teplotní třída H
Typ čidla* všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY,
TSiC, DALLAS, TC K, TC J, TC T a jiné)
Stupeň krytí IP 65 podle ČSN EN 60529 v platném znění
Elektrická pevnost
5 kVDC (vyšší dle požadavku)
Rozměry pouzdra 63 x 6 x 3 mm (jiné dle požadavku)
Materiál pouzdra SCID - sklotextit
Typ přívodních vodičů PTFE stíněný 4 x AWG30

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

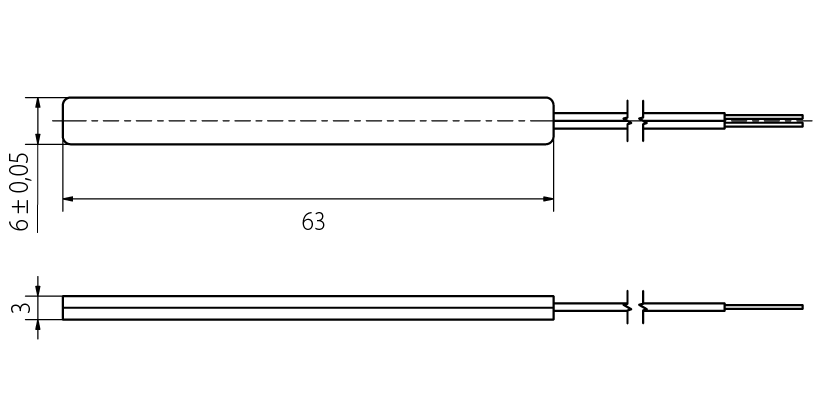

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

K37.03cz.pdf K37.03cz.pdf
