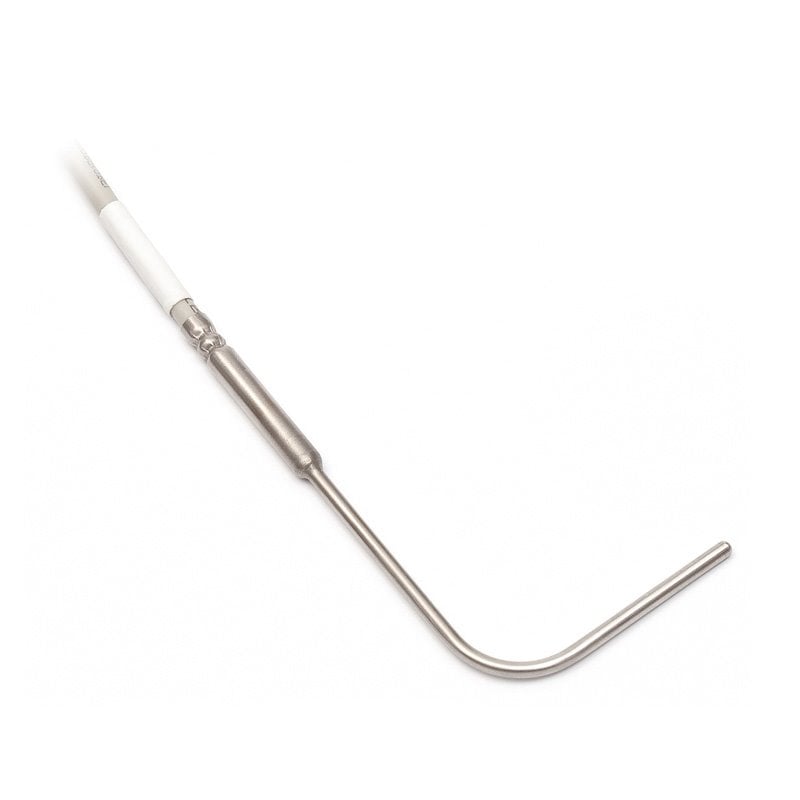

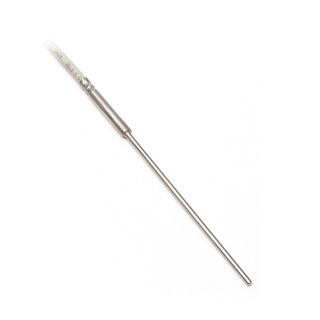

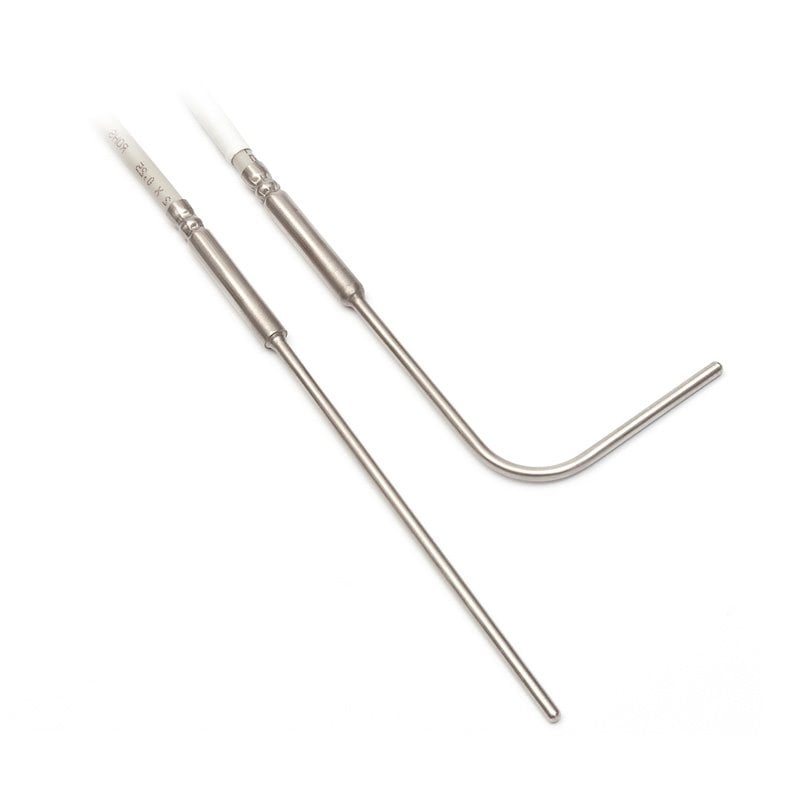

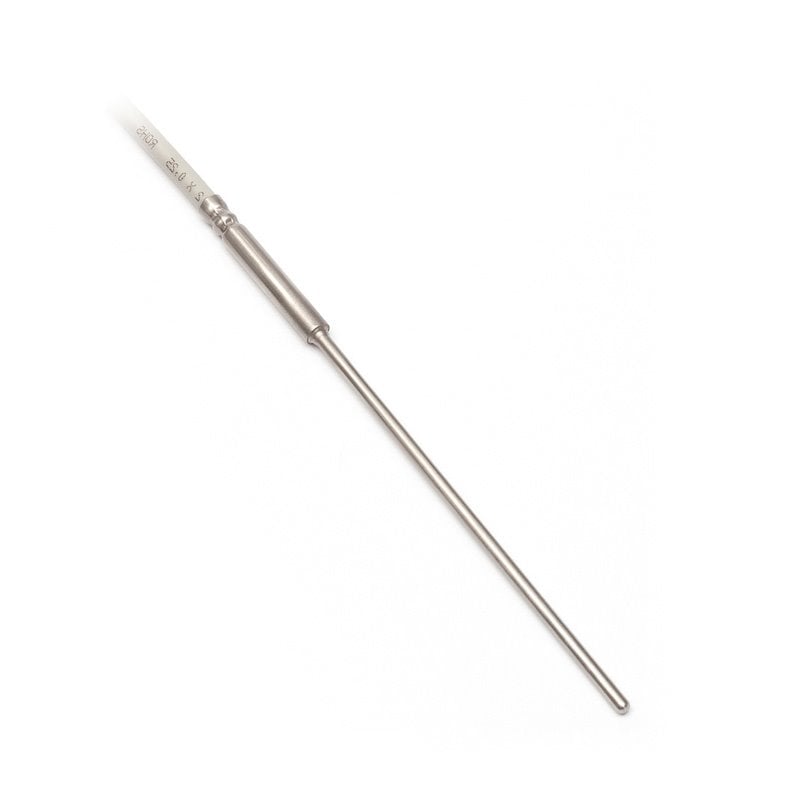

TR 093.0T a TR 093.0T/A
průměr 3/5,7 mm, -50 °C až 200 °C

TR 093.0T a TR 093.0T/A
průměr 3/5,7 mm, -50 °C až 200 °C

TR 093.0T a TR 093.0T/A
průměr 3/5,7 mm, -50 °C až 200 °C
Na dotaz

BBB

--%>

Tyto odporové snímače teploty s kabelem jsou konstruovány pro měření teploty plynných a kapalných látek. Maximální teplotní rozsah použití snímačů je -50 až 200 °C. Průměr pouzdra 3 mm zajišťuje rychlou odezvu na změny teploty, jako přívodní kabel je používán typ s PVC nebo silikonovou izolací a stíněním.Snímače jsou určeny pro univerzální použití, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Snímač TR 093.0, TR 093.0/A
Maximální teplotní rozsah použití -50 až 200 °C (může být omezeno typem čidla a kabelu, upřesněno v návodu na použití)
Typ čidla Pt 100, Pt 500, Pt 1000, Ni 1000, NTC
Stupeň krytí IP 67 dle ČSN EN 60529
Materiál pouzdra nerezová ocel DIN 1.4301
Průměr pouzdra 3 mm
Délka pouzdra L 100 až 300 mm
Přívodní kabel PVC stíněný 2 x 0,25 mm2 nebo 4 x 0,25mm2
silikon stíněný 2 x 0,22 mm2 nebo 4 x 0,22 mm2
Odpor vedení 0,16 Ω na 1 m kabelu pro 2vodičové zapojení - silikon
0,14 Ω na 1 m kabelu pro 2vodičové zapojení - PVC
Doba odezvy τ0,5 < 4 s (v proudící vodě 0,4 m.s-1)
Snímač TR 093.0, TR 093.0/A
Maximální teplotní rozsah použití -50 až 200 °C (může být omezeno typem čidla a kabelu, upřesněno v návodu na použití)
Typ čidla Pt 100, Pt 500, Pt 1000, Ni 1000, NTC
Stupeň krytí IP 67 dle ČSN EN 60529
Materiál pouzdra nerezová ocel DIN 1.4301
Průměr pouzdra 3 mm
Délka pouzdra L 100 až 300 mm
Přívodní kabel PVC stíněný 2 x 0,25 mm2 nebo 4 x 0,25mm2
silikon stíněný 2 x 0,22 mm2 nebo 4 x 0,22 mm2
Odpor vedení 0,16 Ω na 1 m kabelu pro 2vodičové zapojení - silikon
0,14 Ω na 1 m kabelu pro 2vodičové zapojení - PVC
Doba odezvy τ0,5 < 4 s (v proudící vodě 0,4 m.s-1)
SnímačTR 093.0T, TR 093.0T/A
Maximální teplotní rozsah použití-50 až 200 °C (může být omezeno typem čidla a kabelu, upřesněno v návodu na použití)
Typ čidla*Pt 100, Pt 500, Pt 1000, Ni 1000, NTC
Stupeň krytíIP 67 dle ČSN EN 60529 v platném znění
Materiál pouzdranerezová ocel DIN 1.4301
Průměr pouzdra3 mm
Délka pouzdra L100 až 300 mm
Přívodní kabelPVC stíněný 2 x 0,25 mm2 nebo 4 x 0,25 mm2
silikon stíněný 2 x 0,22 mm2 nebo 4 x 0,22 mm2
Odpor vedení0,16 Ω na 1 m kabelu pro 2vodičové zapojení - silikon
0,14 Ω na 1 m kabelu pro 2vodičové zapojení - PVC
Doba odezvyτ0,5 < 4 s (v proudící vodě 0,4 m.s-1)
Váha0,025 kg pro délku pouzdra 80 mm a kabel 1 m
Váha pouzdra L0,05 kg pro délku pouzdra 50mm a kabel 1 m

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti – délky L
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • zvýšení odolnosti až do 250 °C v provedení s teflonovým kabelem

Soubory ke stažení

K05.06cz.pdf K05.06cz.pdf

Související produkty

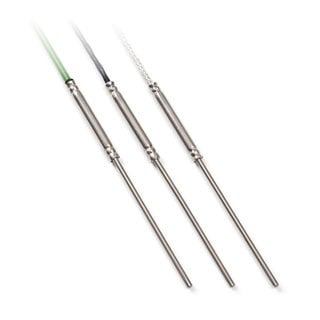

Plášťové snímače teploty (MGO)
průměr 3 mm

Detail Detail

Plášťový termočlánek s připojeným vedením
průměr 3 mm

Detail Detail

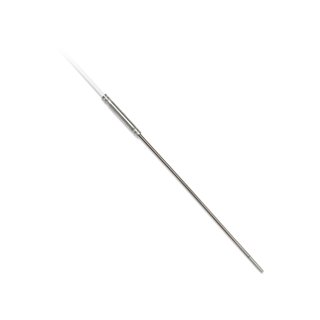

TG 3 a TG 3A
