TR 068C
průměr 6 mm, 0 °C až 400 °C

TR 068C
průměr 6 mm, 0 °C až 400 °C

TR 068C
průměr 6 mm, 0 °C až 400 °C

BBB

--%>

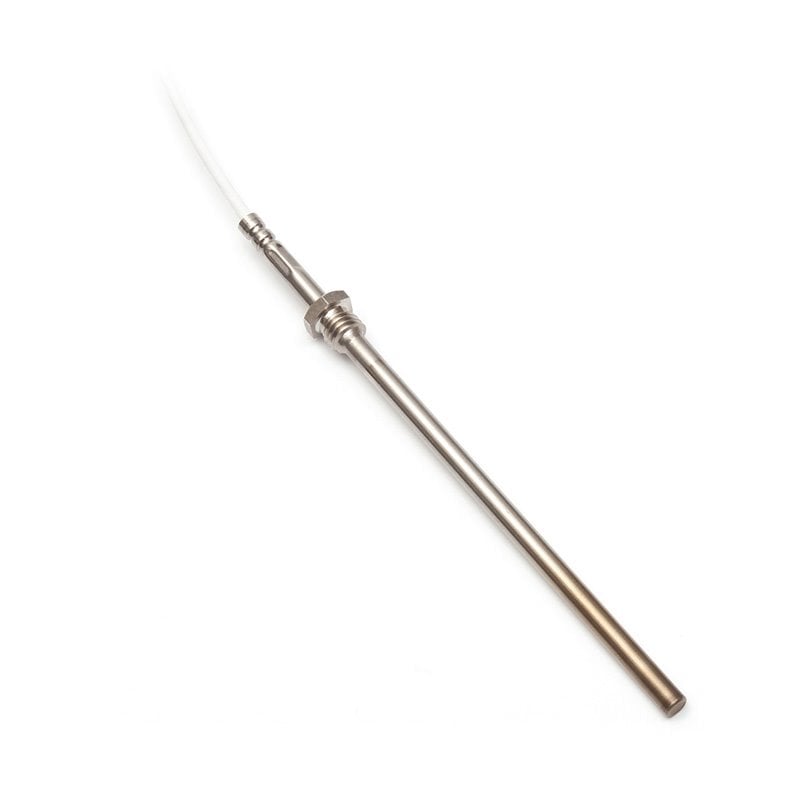

Tyto odporové snímače teploty s kabelem, jsou konstruovány pro měření teploty plynných látek. Teplotní rozsah použití snímače je 0 až 400 °C, krátkodobě 500 °C pro aktivní část pouzdra snímače po závit. Jako přívodní kabel je používán typ s teflonovou izolací a stíněním, teplota v okolí kabelu nesmí být vyšší než 250 °C. Snímače teploty s kabelem jsou primárně konstruovány pro měření teploty kouřových plynů a spalin v odvodech krbů, krbových kamen a kotlů. Způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Snímač TR 068C
Teplotní rozsah použití
0 až 400 °C (krátkodobě 500 °C)
Typ čidla*
Pt 100, Pt 500, Pt 1000, TCK, TCJ
Stupeň krytí
IP 64 dle ČSN EN 60529 v platném znění
Závit / OK M 10 x 1,5 / OK12
Materiál pouzdra
nerezová ocel DIN 1.4301
Délka pouzdra L
min. 60 mm, max. 130 mm
Průměr pouzdra 6,0 ± 0,1 mm
Přívodní kabel
teflon stíněný 2 x 0,14 mm2
Odpor vedení
0,3 Ω na 1 m kabelu pro 2vodičové zapojení
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

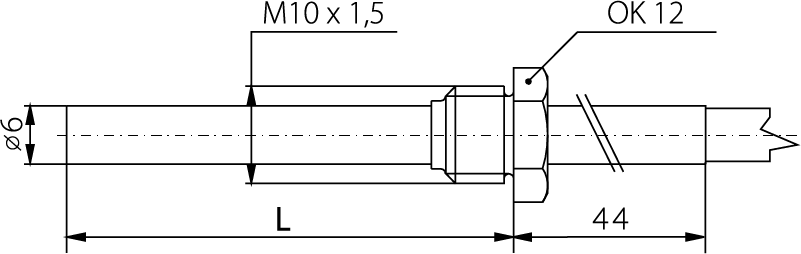

Rozměrový náčrt

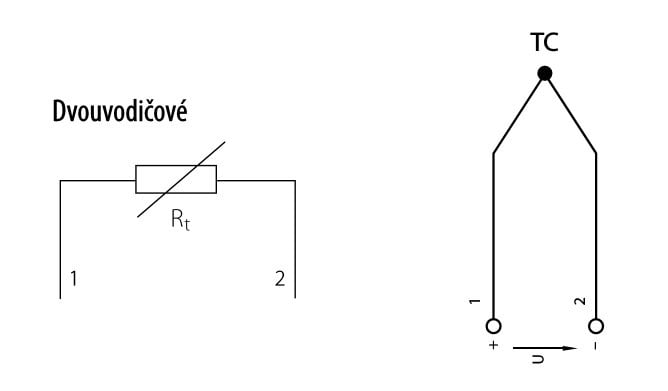

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti – délky L, materiálu pouzdra
  • třída přesnosti čidla A, ta je omezena u Pt čidel do 250 °C

Soubory ke stažení

K19.06cz.pdf K19.06cz.pdf
