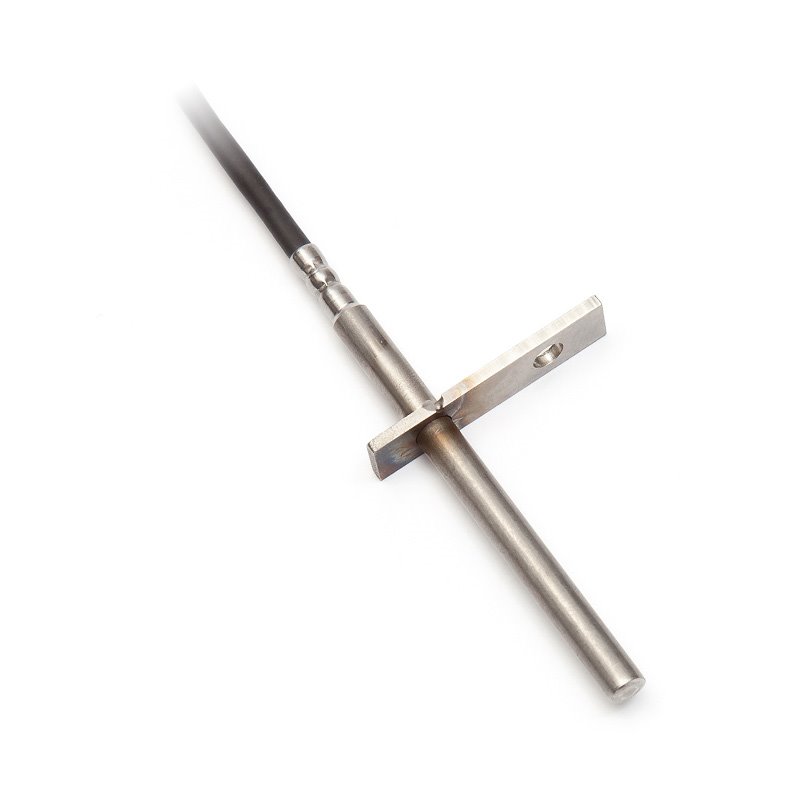

TR 050H
průměr 6 mm, do 400 °C

TR 050H
průměr 6 mm, do 400 °C

TR 050H
průměr 6 mm, do 400 °C

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro měření teploty plynných, případně pevných látek. Teplotní rozsah použití snímače je 0 až 350 °C, krátkodobě 450 °C pro aktivní část pouzdra snímače. Jako přívodní kabel je používán typ se silikonovou izolací, teplota v okolí kabelu nesmí být vyšší než 200 °C. Snímače jsou primárně konstruovány pro měření teploty kouřových plynů a spalin v odvodech krbů, krbových kamen a kotlů. Snímače jsou určeny pro provoz v chemicky neagresivním prostředí. Způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Snímač TR 050H
Teplotní rozsah použití
0 až 350 °C (krátkodobě 450 °C) – měřící část pouzdra,
do 200 °C v okolí kabelu
Typ čidla*
Pt 100, Pt 500, Pt 1000, TCK, TCJ
Stupeň krytí IP 65 dle ČSN EN 60529 v platném znění
Materiál pouzdra
nerezová ocel DIN 1.4301
Délka pouzdra L
50 / 85 mm
Průměr pouzdra 6 + 0,1 mm
Přívodní kabel
silikon stíněný 2 x 0,22 mm2
Odpor vedení
0,16 Ω na 1 m kabelu pro 2vodičové zapojení
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

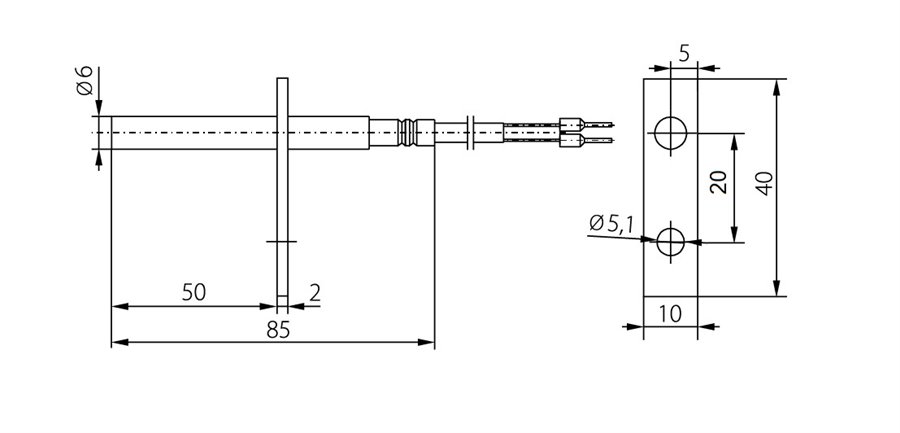

Rozměrový náčrt

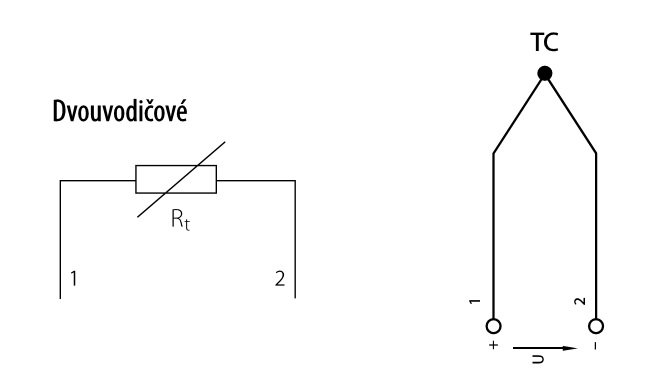

Schéma zapojení

Modifikace

  • variabilni provedeni stonku v oblasti – delky L, materialu pouzdra
  • třida přesnosti A v rozsahu -50 °C až 250 °C

Soubory ke stažení

K12.06cz.pdf K12.06cz.pdf
