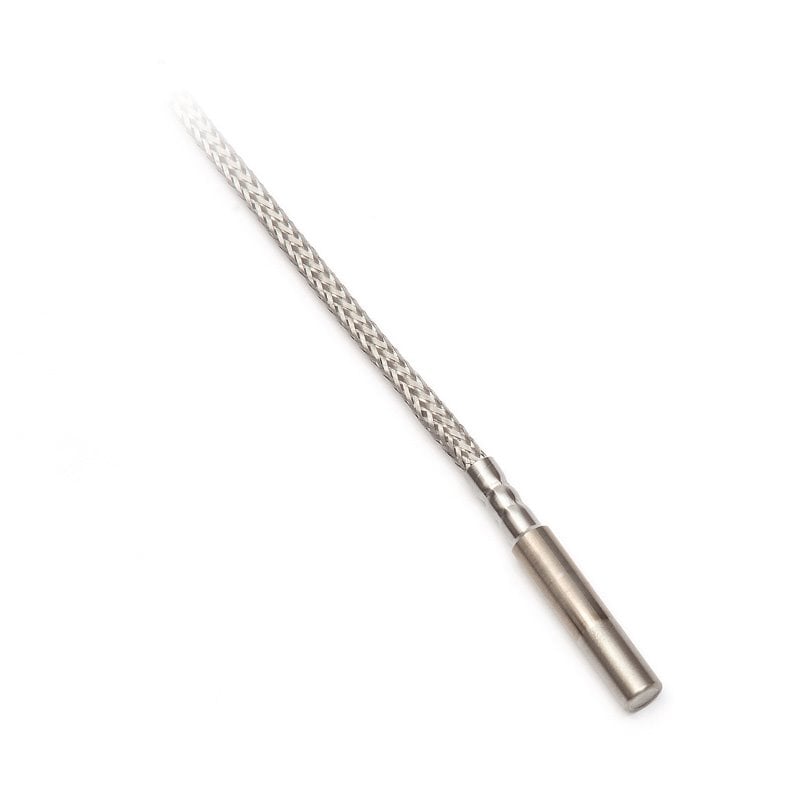

TR 050A
průměr 6 mm, do 400 °C

TR 050A
průměr 6 mm, do 400 °C

TR 050A
průměr 6 mm, do 400 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21374
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro měření teploty plynných, případně pevných látek. Teplotní rozsah použití snímače je 0 až 350 °C, krátkodobě 400 °C. Vzhledem k použitému typu přívodního kabelu se skelnou izolací a kovovým opletením nejsou snímače odolné proti vniknutí vlhkosti do pouzdra a jsou určeny pro aplikace v suchém prostředí. Kabelové snímače teploty jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTR 050A
Teplotní rozsah použití
0 až 350 °C (krátkodobě 400 °C)
Typ čidla*Pt 100, Pt 500, Pt 1000, TCK, TCJ
Stupeň krytíIP 50 dle ČSN EN 60529 v platném znění
Materiál pouzdranerezová ocel DIN 1.4301, DIN 1.4404
Délka pouzdra L40, 60, 100 a 200 mm
Průměr pouzdra6 + 0,1 mm
Přívodní kabelse skelnou izolací a kovovým opletením
 2 x 0,35 mm2
 4 x 0,35 mm2
Odpor vedení0,11 Ω na 1 m kabelu pro 2vodičové zapojení
Váha0,05 kg pro délku pouzdra 40 mm a kabel 1 m
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

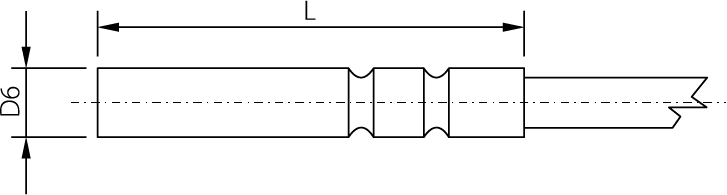

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti – délky L, materiálu pouzdra
  • třída přesnosti A v rozsahu -50 °C až 250 °C
  • možnost tří nebo čtyřvodičového zapojení

Soubory ke stažení

K11.06cz.pdf K11.06cz.pdf
