TR 030
průměr 4 mm, -50 °C až 200 °C

TR 030
průměr 4 mm, -50 °C až 200 °C

TR 030
průměr 4 mm, -50 °C až 200 °C
Na dotaz

BBB

--%>

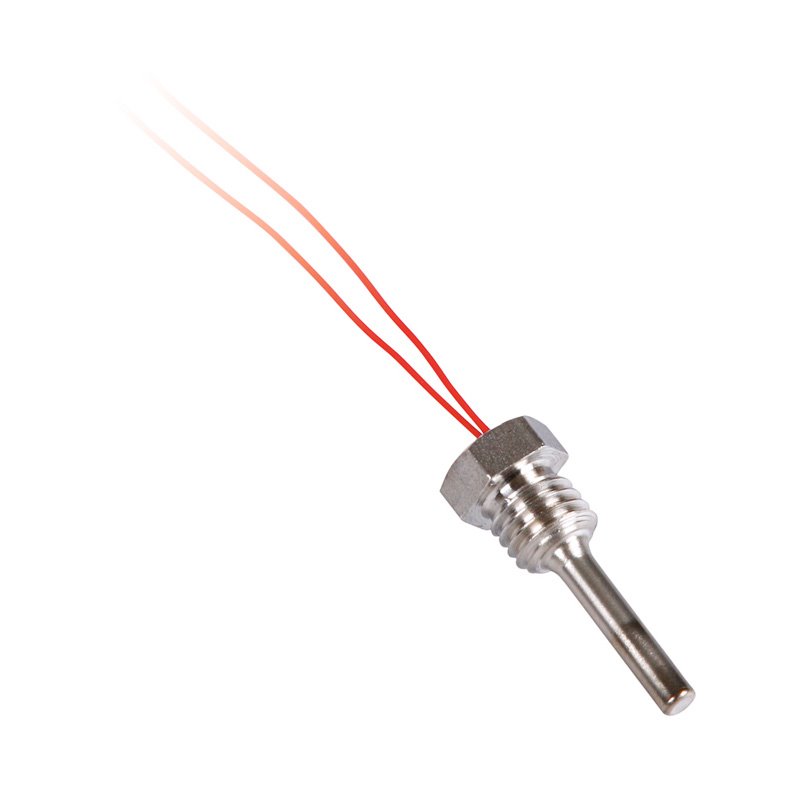

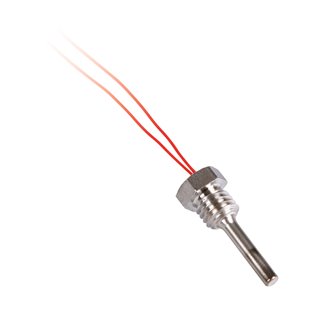

Tyto odporové snímače teploty se závitem a kabelem, jsou konstruovány pro měření teploty plynných, kapalných a případně pevných látek. Maximální teplotní rozsah použití snímačů je -50 až 200 °C. Odporový signál čidla teploty je vyveden dvojici vodičů s teflonovou izolací, čímž je zajištěna minimalizace odvodu tepla a tím dosažení vyšší přesnosti měření i při malých hloubkách ponoru. Průměr pouzdra zajišťuje rychlou odezvu na změny teploty. Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTR 030
Maximální teplotní rozsah použití-50 až 200 °C (může být omezeno typem čidla, upřesněno v návodu na použití)
Typ čidlaPt, Ni, NTC
Stupeň krytíIP 52 dle ČSN EN 60529, v platném znění
Závit / OKM 10 x 1,5 / OK 12
Materiál pouzdranerezová ocel DIN 1.4301
Průměr pouzdra4 mm
Délka pouzdra L20 až 60 mm
Přívodní kabel2 x LT 0,07 mm2 s teflonovou izolací
Odpor vedení 0,51 Ω na 1 m vodičů
Doba odezvyτ0,5< 5 s (v proudící vodě 0,2 m.s-1)
Váha0,03 kg pro délku pouzdra 20 mm a vodiče 1 m

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti – délky L, materiálu pouzdra
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)

Soubory ke stažení

K18.06cz.pdf K18.06cz.pdf
