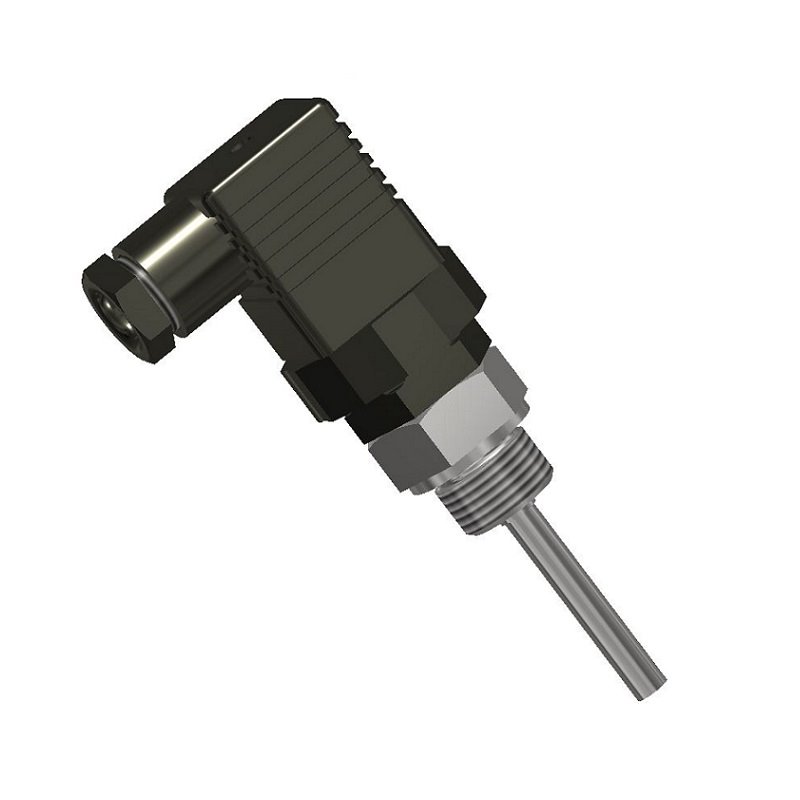

TR 021V - závit
průměr 6 mm, -50 °C až 150 °C

TR 021V - závit
průměr 6 mm, -50 °C až 150 °C

TR 021V - závit
průměr 6 mm, -50 °C až 150 °C

TR 021V - závit
průměr 6 mm, -50 °C až 150 °C
Na dotaz

BBB

--%>

Tyto odporové snímače teploty s konektorem TR 021V jsou konstruovány pro měření teploty plynných anebo kapalných látek. Teplotní rozsah použití snímače je -50 až 150 °C a nesmí být ani krátkodobě překročen. Snímače teploty s konektorem jsou tvořeny kovovým pouzdrem, ve kterém je umístěno čidlo teploty a připojovacím konektorem Lumberg M12, který je pevnou součásti pouzdra. Snímače teploty s konektorem vyhovují stupni ochrany IP 67 podle ČSN EN 60529, v platném znění a jsou konstruovány pro měření teploty v potrubích. Svou konstrukci umožňují rychlejší odezvu na změnu teploty oproti snímačům s ochrannou jímkou a je možné je použít jako tlakovou výstroj ve smyslu nařízení vlády č. 26/2003 Sb., v platném znění.

Snímače teploty s konektorem jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a připojovacího konektoru.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Snímač TR 021V
Maximální teplotní rozsah použití -50 až 150 °C (může být omezeno typem čidla,
upřesněno v návodu na použití)
Typ čidla všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY, TSiC, DALLAS a jiné)
Stupeň krytí IP67 dle ČSN EN 60529, v platném znění
Závit G ½; M 20 x 1,5; M 27 x 2a jiné dle přání zákazníka
Materiál pouzdra nerezová ocel DIN1.4301
Průměr pouzdra 6,0 ± 0,1 mm
Délka pouzdra L 20 až 500 mm
Typ připojovacího konektoru DIN 43650 - Typ A
Teplota v okolí konektoru -25 až 80 °C
Odpor přívodních vodičů 0,254 Ω / 1 m při teplotě 25 °C pro 2vodičové zapojení
Doba odezvy τ0,5 < 7 s; τ0,9 < 9 s (v proudící vodě 0,4 m.s-1)

Provozní podmínky:

  • teplota v okolí připojovacího konektoru: -25 až 80 °C
  • relativní vlhkost okolního prostředí: 10 až 100 %
  • atmosferický tlak: 70 až 106 kPa
  • maximální rychlost proudění vody/vzduchu nebo vodní páry, při měření teploty v potrubí:
Délka pouzdra v mm Rychlost proudění vody Rychlost proudění vzduchu
do 60 2 m.s-1 20 m.s-1
> 60 až 100 1,5 m.s-1 15 m.s-1
> 100 až 160 1 m.s-1 8 m.s-1
> 160 až 220 0,6 m.s-1 2,5 m.s-1
> 220 až 400 0,3 m.s-1 0,6 m.s-1

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti – délky L, materiálu a průměru
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • možnost změny šroubení oproti standardně nabízeným typům
