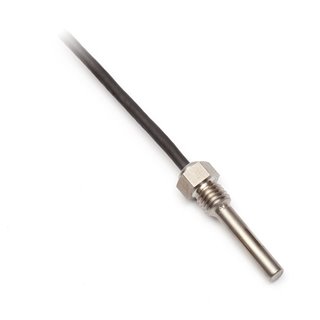

TR 011
průměr 6 až 10 mm, -50 °C až 200 °C

TR 011
průměr 6 až 10 mm, -50 °C až 200 °C

TR 011
průměr 6 až 10 mm, -50 °C až 200 °C
Na dotaz

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro měření teploty plynných, kapalných a případně pevných látek. Maximální teplotní rozsah použití snímačů je -50 až 200 °C. Jako přívodní kabel je používán typ se silikonovou nebo PVC izolací a stíněním nebo bez stínění. Snímače teploty s kabelem jsou primárně konstruovány pro měření teploty v potrubích, svou konstrukcí umožňují rychlejší odezvu na změnu teploty a je možné je použít jako tlakovou výstroj ve smyslu nařízení vlády č. 26/2003 Sb., v platném znění. Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

Snímače TR 011 jsou dodávány i v provedení do výbušného prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTR 011
Maximální teplotní rozsah použití-50 až 200 °C (může být omezeno typem čidla a kabelu, upřesněno v návodu na použití)
Typ čidla*všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY, TSiC, DALLAS, termočlánek K, termočlánek J, termočlánek T a jiné)
Stupeň krytíIP 67 dle ČSN EN 60529, v platném znění
Závit / OKdle zákazníka
Materiál pouzdranerezová ocel DIN 1.4301
Průměr pouzdra6 až 10 mm
Délka pouzdra L40 až 500 mm
Přívodní kabeldle zákazníka
Doba odezvyτ0,5 < 9 s (v proudící vodě 0,4 m.s-1)
Váha0,05 kg pro délku pouzdra 50 mm a kabel 1 m
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

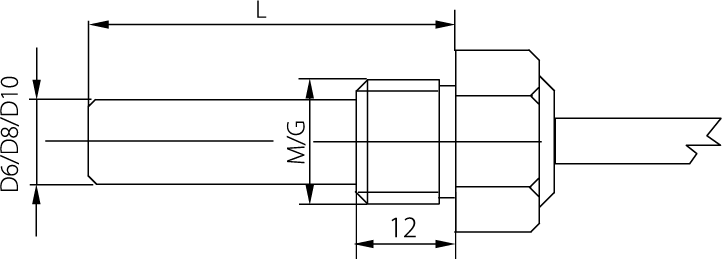

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • variabilní provedení stonku v oblasti – délky L, materiálu pouzdra
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180,
  • T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)

Soubory ke stažení

K15.06cz.pdf K15.06cz.pdf
