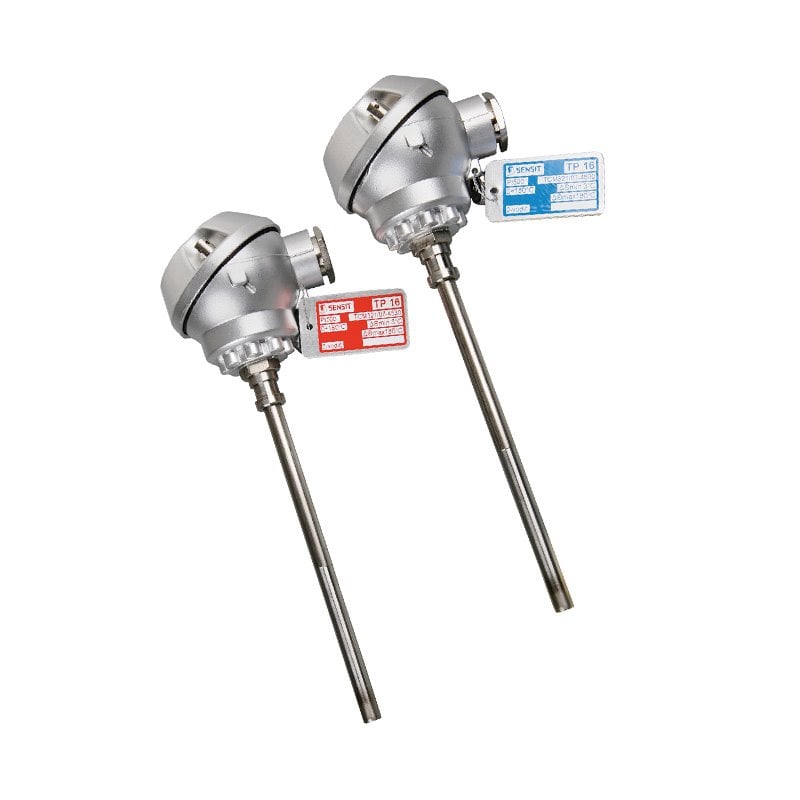

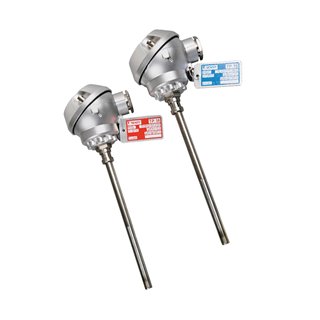

TP 16, TP 16A - PÁROVANÉ SNÍMAČE TEPLOTY

Nacházíte se:

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

20968

BBB

--%>

Párované snímače teploty se používají jako samostatné podsestavy měřidel tepla a jsou vyráběny s čidly teploty Pt 100, Pt 500 a Pt 1000. Ke snímačům je možné připojit dvouvodičové nebo čtyřvodičové vedení (vnitřní vedení je vždy dvouvodičové). Snímače jsou kompatibilní s měřidly tepla výrobců SIEMENS, LANDIS+GYR, KAMSTRUP, ITRON, COMAC CAL, CODEA, SENSUS METERING, BTU a další. Snímače jsou určeny pro montáž do jímky. Standardní teplotní rozsahy použití snímačů jsou 0 až 180 °C.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

nerezová jímka JTP 16 nebo JTP 16A

PROHLÁŠENÍ, CERTIFIKACE

Snímače splňují požadavky norem ČSN EN 60751, v platném znění a ČSN EN 1434, v platném znění a mají Certifikát EU přezkoušení typu č. TCM 321/17-5471.
EU prohlášení o shodě – Snímače jsou vyráběny ve shodě se Směrnicí Evropského parlamentu a Rady č. 2014/32/EU o měřidlech (tzv. MID) implementovanou do právního řádu České republiky nařízením vlády č. 120/2016 Sb. Rozměry a tolerance snímačů TP 16 jsou v souladu s požadavky normy ČSN EN 1434, v platném znění.

Technické parametry

ZÁKLADNÍÚDAJE	TP 16 a TP 16A
Typ čidla	Pt 100, Pt 500, Pt 1000
Maximální DC měřicí proud	3 mA (Pt 100); 1,5 mA (Pt 500); 1 mA (Pt 1000)
Doporučený DC měřicí proud	1 mA (Pt 100); 0,5 mA (Pt 500); 0,1 mA (Pt 1000)
Měřicí rozsah	0 až 180 °C
ΔΘmin	3 °C
ΔΘmax	180 °C
Třída přesnosti jednotlivých snímačů	B dle ČSN EN 60751, v platném znění
Zapojení snímačů	dle schéma zapojení
Maximální přetlak pro jímky	6,3 MPa

OSTATNÍ PARAMETRY

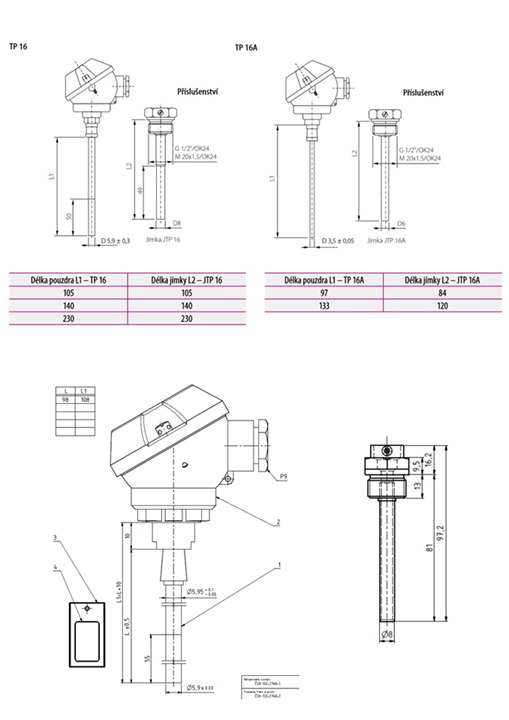

Délka pouzdra L	TP 16: 105, 140, 230 mm; TP 16A: 97, 133 mm
Průměr pouzdra	TP 16: 5,9 ± 0,3 mm TP 16A: 3,6 + 0,05 mm
Materiál pouzdra a jímky	nerezová ocel DIN 1.4301
Hlavice snímače	LIMATHERM MA
Materiál hlavice	slitina hliníku
Teplotní odolnost hlavice	-25 až 100 °C
Odpor vnitřního vedení	TP 16: 0,015 Ω / 105 mm TP 16A: 0,034 Ω / 97 mm; 0,043 Ω / 133 mm; 0,018 Ω / 140 mm; 0,027 Ω / 230 mm
Doporučený průřez vodičů	0,35 až 1,5 mm²
Stupeň krytí	IP 54 dle ČSN EN 60529, v platném znění
Izolační odpor	> 100 MΩ při 100 V DC, 15 až 35 °C,relativní vlhkost < 85 %
Doba odezvy	TP 16: _τ0,5 < 5 s (v proudící vodě 0,4 m s^-1) TP 16A: _τ0,5 < 3 s (v proudící vodě 0,4 m s^-1)
Délky jímek	105, 140, 230 mm (TP 16): 88, 124 mm (TP 16A)
Závit u jímky	G 1/2", M 20 x 1,5

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
