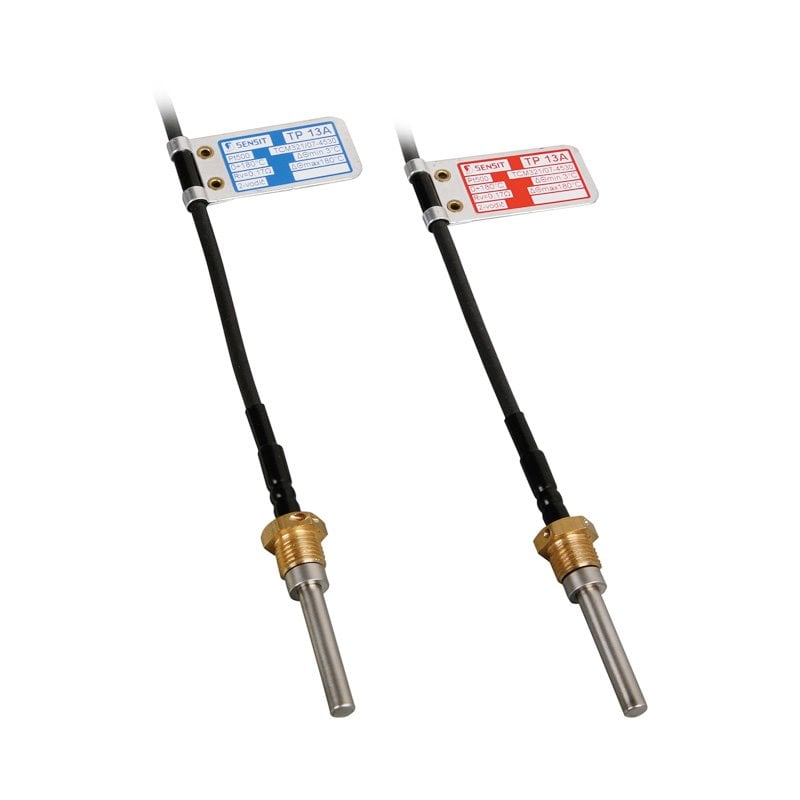

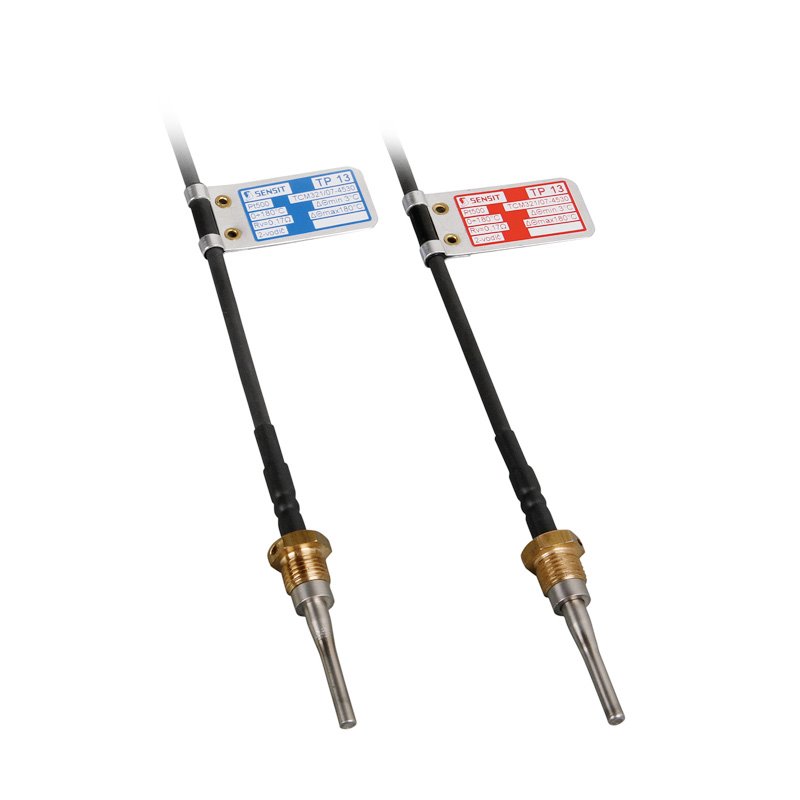

TP 13, TP 13A - PÁROVANÉ SNÍMAČE TEPLOTY

TP 13, TP 13A - PÁROVANÉ SNÍMAČE TEPLOTY

TP 13, TP 13A - PÁROVANÉ SNÍMAČE TEPLOTY

BBB

--%>

Párované snímače teploty se používají jako samostatné podsestavy měřidel tepla a jsou vyráběny s čidly teploty Pt 100, Pt 500 a Pt 1000. Konstrukce pouzdra umožňuje přímou montáž snímačů do potrubí bez použití jímek, čímž je zajištěna rychlá časová odezva snímačů na změnu teploty. Snímače jsou kompatibilní s měřidly tepla výrobců SIEMENS, LANDIS+GYR, KAMSTRUP, ITRON, COMAC CAL, CODEA, SENSUS METERING, BTU a další. Standardní teplotní rozsahy použití snímačů jsou 0 až 180 °C.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

  • těsnění z materiálu TEMASIL

PROHLÁŠENÍ, CERTIFIKACE

  • Snímače splňují požadavky norem ČSN EN 60 751, v platném znění a ČSN EN 1434, v platném znění a mají Certifikát EU přezkoušení typu č. TCM 321/17-5471.
  • EU prohlášení o shodě – Snímače jsou vyráběny ve shodě se Směrnicí Evropského parlamentu a Rady č. 2014/32/ES o měřidlech (tzv. MID) implementovanou do právního řádu České republiky nařízením vlády č. 120/2016 Sb. Veškeré rozměry a tolerance snímačů jsou v souladu s požadavky normy ČSN EN 1434, v platném znění.

Technické parametry

ZÁKLADNÍ ÚDAJE TP 13 a TP 13A
Typ čidla Pt 100, Pt 500, Pt 1000
Maximální DC měřicí proud 3 mA (Pt 100); 1,5 mA (Pt 500); 1 mA (Pt 1000)
Doporučený DC měřicí proud 1 mA (Pt 100); 0,5 mA (Pt 500); 0,3 mA (Pt 1000)
Měřicí rozsah 0 až 180 °C
ΔΘmin  2 nebo 3 °C
ΔΘmax  180 °C
Třída přesnosti jednotlivých snímačů B dle ČSN EN 60751, v platném znění
Zapojení snímačů dle schéma zapojení

OSTATNÍ PARAMETRY
Délka pouzdra L 27,5 mm
Průměr pouzdra 3,5 mm (TP 13); 5 mm (TP 13A)
Materiál pouzdra nerezová ocel DIN 1.4301
Materiál upevňovací matice mosaz
Přívodní kabel 2vodičový silikon stíněný 2 x 0,22 mm2
4vodičový silikon stíněný 4 x 0,15 mm2
Délky kabelu dle normy ČSN EN 1434-2, čl. 4.3.4, tab. 2, v platném znění
Odpor vedení 2vodičového kabelu 0,16 Ω  na 1 m kabelu
Teplotní odolnost kabelu -25 až 180 °C
Stupeň krytí IP 67 dle ČSN EN 60529, v platném znění
Izolační odpor > 100 MΩ při 100 V DC, 15 až 35 °C, relativní vlhkost < 80 %
Doba odezvy TP 13: τ0.5 < 3 s (v proudící vodě 0,4 m.s-1)
TP 13A: τ0.5 < 8 s (v proudící vodě 0,4 m.s-1)

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

080.11cz .pdf 080.11cz .pdf
