TM 8
průměr 5,8 mm, -50 °C až 250 °C

TM 8
průměr 5,8 mm, -50 °C až 250 °C

TM 8
průměr 5,8 mm, -50 °C až 250 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

30518
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

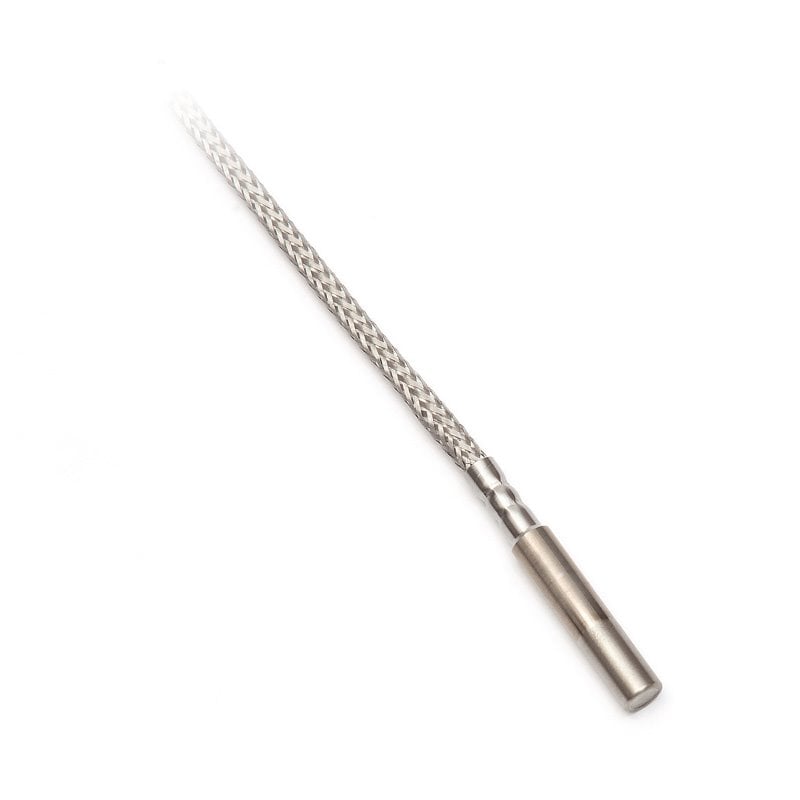

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem jsou konstruovány pro měření teploty plynných, případně pevných látek. Maximální teplotní rozsah použití snímačů je -50 až 200 °C, krátkodobě 250 °C. Vzhledem k použitému typu přívodního kabelu se skelnou izolací a kovovým opletením nejsou snímače odolné proti vniknutí vlhkosti do pouzdra a jsou určeny pro aplikace v suchém prostředí. Kabel s kovovým opletením zajišťuje vyšší mechanickou odolnost snímačů teploty. Průměr pouzdra umožňuje zapouzdření i speciálních čidel teploty – KTY, SMT 160, DS 18B20, TSiC apod. Snímače jsou určeny pro univerzální použití, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTM 8
Maximální teplotní rozsah použití
-50 až 200 °C, krátkodobě až 250 °C (může být omezen typem čidla, upřesněno v návodu na použití)
Typ čidla*
všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY,
TSiC, DALLAS, TC K, TC J, TC T a jiné)
Stupeň krytíIP 50 dle ČSN EN 60529
Materiál pouzdra
40, 50, 60 mm - nerezová ocel DIN 1.4571
ostatní délky - nerezová ocel DIN 1.4301
Délka pouzdra L
40 až 200 mm (po 20 mm)
Průměr pouzdra
5,7 ± 0,1 mm
Přívodní kabel

se skelnou izolací a kovovým opletením 2 x 0,22 mm2
se skelnou izolací a kovovým opletením 4 x 0,22 mm2

Odpor vedení
0,161 Ω na 1 m kabelu pro 2vodičové zapojení
Doba odezvyτ0,5 < 7 s (v proudící vodě 0,4 m.s-1)
Váha0,05 kg pro délku pouzdra 40 mm a kabel 1 m

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

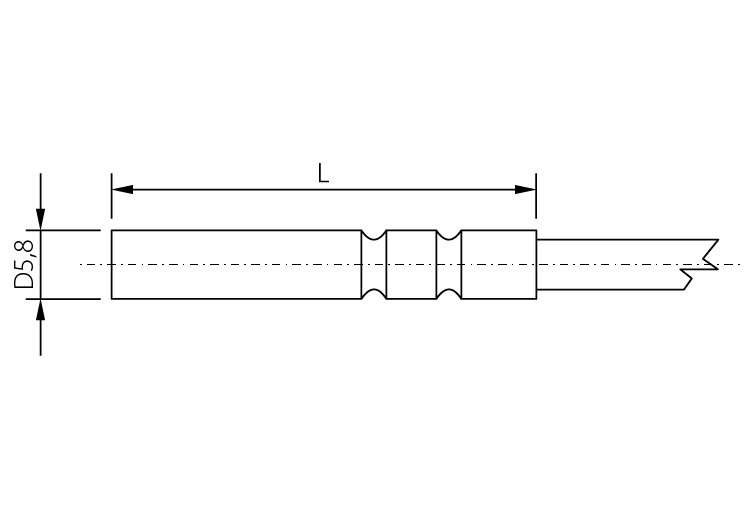

Rozměrový náčrt

Schéma zapojení

Modifikace

- možnost zapouzdření dvou čidel teploty
- variabilní provedení stonku v oblasti – délky L
- třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
- možnost tří nebo čtyřvodičového zapojení
- možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)

Soubory ke stažení

K39.01cz.pdf K39.01cz.pdf
