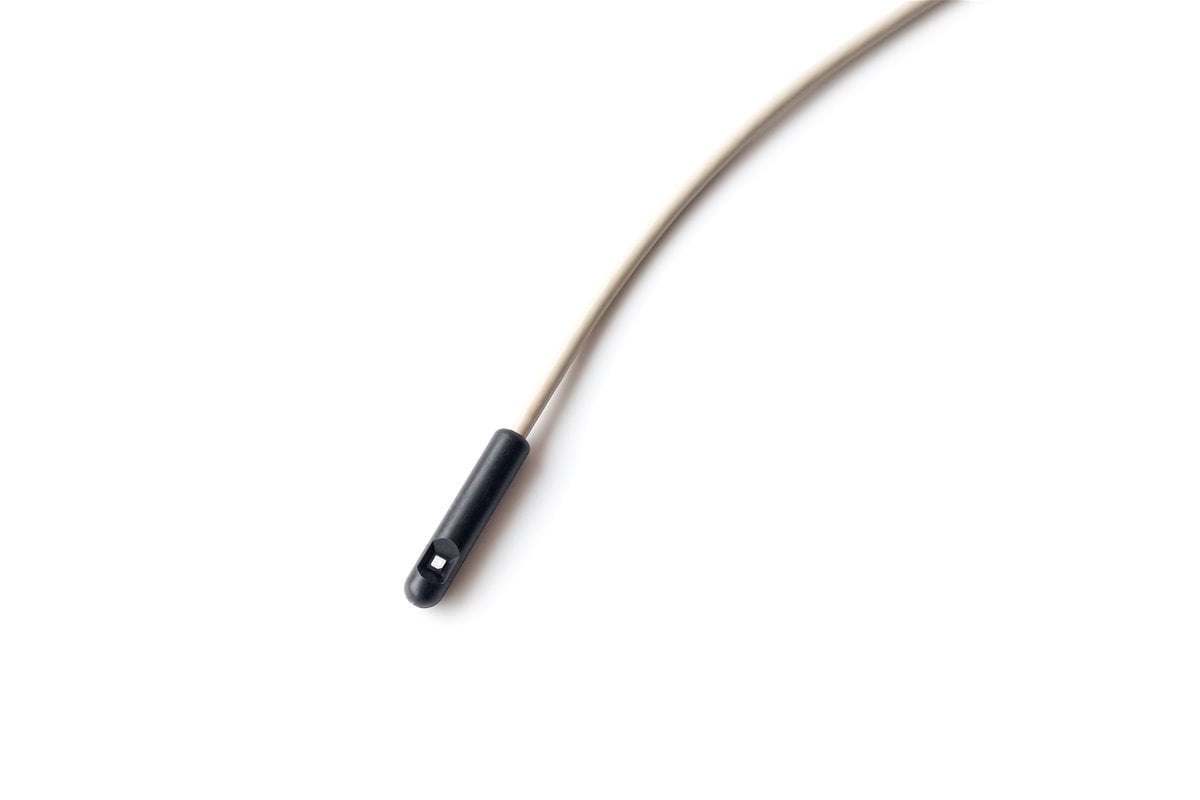

TH 161 - SNÍMAČE TEPLOTY A VLHKOSTI S KABELEM A DIGITÁLNÍM VÝSTUPEM I2C

TH 161 - SNÍMAČE TEPLOTY A VLHKOSTI S KABELEM A DIGITÁLNÍM VÝSTUPEM I2C

TH 161 - SNÍMAČE TEPLOTY A VLHKOSTI S KABELEM A DIGITÁLNÍM VÝSTUPEM I2C

BBB

--%>

Snímače teploty a relativní vlhkosti v provedení s kabelem jsou určeny pro měření teploty a relativní vlhkosti vzduchu v prostorech chráněných proti vodě. Snímače Jsou tvořené plastovým pouzdrem z polyamidu, ve kterém je umístěn sensor teploty a relativní vlhkosti SHT30F, a přívodním kabelem s PVC izolací. K sensoru teploty a relativní vlhkosti je zajištěn volný přístup vzduchu, což zajišťuje velmi rychlou odezvu na změny obou měřených veličin. Komunikace se sensorem je zajištěná pomocí sběrnice I2C s komunikační rychlosti až 1 MHz a možností až dvou rozlišitelných a uživatelem volitelných adres.


Doporučení provozní podmínky pro zajištění nejpřesnějších výstupních hodnot:

  • teplota v okolí snímače: 5 až 60 °C
  • relativní vlhkost okolního prostředí: 20 až 80%
  • atmosférický tlak: 87 až 106 kPa

Sensor teploty a relativní vlhkosti je chráněn speciální PTFE membránou, která zvyšuje odolnost vůči působení prachu a vody, zajišťuje hodnotu krytí na úrovni minimálně IP 65 dle ČSN EN 60759, v platném znění a umožňuje použití v náročných prostředích s vyšším výskytem prachu anebo stříkající vody. Snímače teploty a relativní vlhkosti jsou určeny pro všeobecné použití, pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra, sensoru a přívodního kabelu.

Upozornění a omezení:
Snímače nesmí být použity pro měření teploty v místech:

  • kde nejsou dodrženy stanovené technické parametry a provozní podmínky
  • kde dochází k mechanickému působení na snímač
  • s nebezpečím výbuchu
  • s chemicky agresivním prostředím
  • kde by snímač mohl být vystaven trvalému ponoření do kapaliny
  • kde by snímač mohl být vystaven působení elektrostatických výbojů (ESD)

Nedodržení uvedených doporučení a dlouhodobé vystavení podmínkám mimo doporučované provozní podmínky negativně ovlivní přesnost měření, spolehlivost o životnost snímače teploty. Zejména při vysoké vlhkosti, může dočasně dojít k posunu (offset) výstupního signálu RH (např. + 3% RH po 60 hodinách udržovaných na d hodnotou 80% RH). Po návratu do normálního rozsahu teploty a vlhkosti se senzor samočinně vrátí do kalibračního stavu.

PŘÍSLUŠENSTVÍ:

  • různé varianty připojovacích konektorů --- HIRSCHMANN, LEMO, MOLEX, JST apod.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímačeTH161
Typ čidla T + RVSHT30F
Komunikační sběrnice I2C, maximální komunikační rychlost 1 MHz
Měřicí rozsah T
Maximální: -20 až 80 °C
Doporučovaný: 5 až 60 °C
Přesnost měření T
± 0,2 °C v rozsahu 0 až 65 °C
± 0,5 °C v rozsahu -20 až 80 °C
Měřicí rozsah RH
maximální: 0 až 100 %
doporučovaný: 20 až 80 °C
Přesnost měření RH
± 2 % v rozsahu 10 až 90 %
± 4 % v rozsahu 0 až 100 %
Napájení Vdd
2,15 až 5,5 V
Krytí snímače
IP 65  dle ČSN EN, v platném znění
(pouze v případě s aplikovanou PTFE membránou)
Doba odezvy (25°C, 1m/s) *
teplota: τ0,63 > 2 s
relativní vlhkost: τ0,63 > 8 s
Materiál pouzdra
Plast na bázi polyamidu --- THERMELT 867
Průměr pouzdra
8 ± 0,1 mm
Délka pouzdra
40 mm
Typ přívodního kabelu
PVC nestíněný 5 x AWG 28, průměr 4,0 ± 0,3 mm
Délka přívodního kabelu
maximálně 3 m
Hmotnost
30 g pro kabel 1 m

*) Rychlost odezvy je ovlivněná provedením pouzdra snímače a a umístěním snímače v konkrétní aplikaci

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

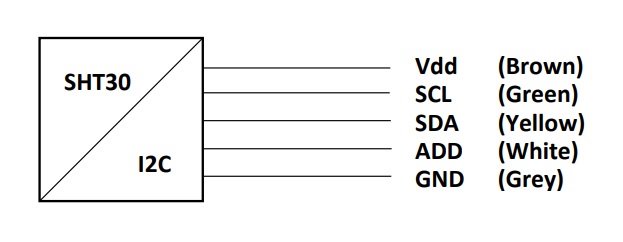

Schéma zapojení

Modifikace

Soubory ke stažení

130.01cz.pdf 130.01cz.pdf
