TGL a TGLJ
průměr 5,8 mm, -40 °C až 105 °C

TGL a TGLJ
průměr 5,8 mm, -40 °C až 105 °C

TGL a TGLJ
průměr 5,8 mm, -40 °C až 105 °C

BBB

--%>

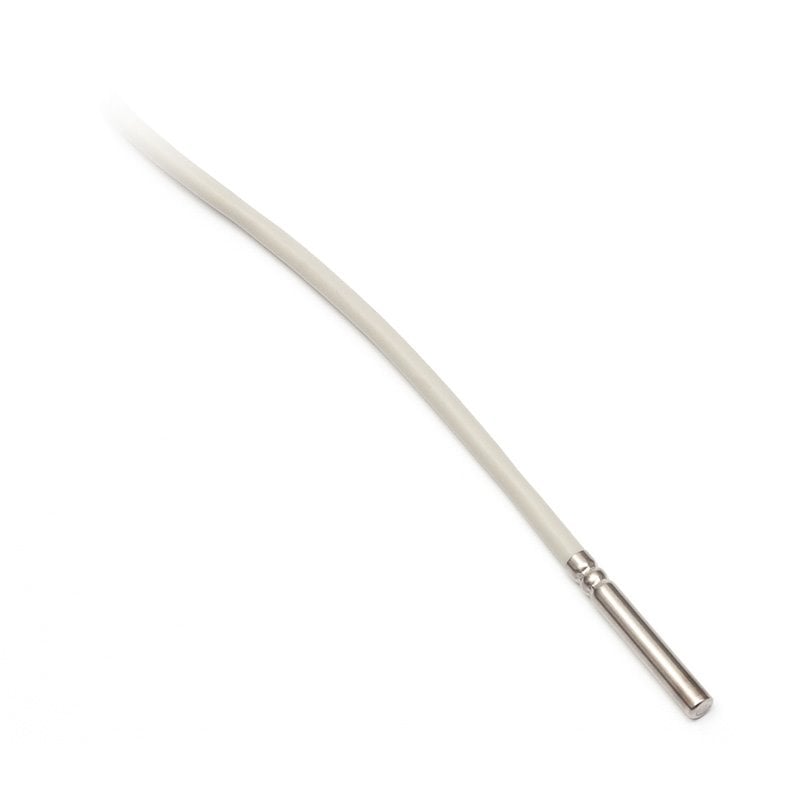

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro měření teploty plynných a kapalných látek. Maximální teplotní rozsah použití snímačů je -40 až 105 °C. Jako přívodní kabel je používán typ s PVC izolací do 80 °C se stíněním nebo do 105 °C bez stínění. Průměr pouzdra umožňuje zapouzdření i speciálních čidel teploty – KTY, SMT 160, DS 18B20, TSiC apod. V kombinaci s jímkou TG8 je možné snímače použít pro měření teploty v potrubích, a zároveň jako tlakovou výstroj ve smyslu nařízení vlády č. 26/2003 Sb., v platném znění. Kabelové snímače teploty jsou určeny pro univerzální použití, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Snímač TGL TGLJ
Použití všeobechné do jímky JTG 8
Teplotní rozsah použití -40 až 105 °C (může být omezen typem kabelu)
Typ čidla* všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY,
TSiC, DALLAS, TC K, TC J, TC T a jiné)
Stupeň krytí IP 67 dle ČSN EN 60529 v platném znění
Materiál pouzdra nerezová ocel DIN 1.4571; DIN 1.4301
Průměr pouzdra 5,8 mm
Délka pouzdra 40 a 60 mm
Přívodní kabel PVC stísněný 2 x 0,34 mm2 nebo 4 x 0,25 mm2 (-40 až 80 °C)
PVC nestísněný 2 x 0,35 mm2 nebo 4 x 0,35 mm2 (-40 až 105 °C)
Odpor vedení 0,11 Ω na 1 m kabelu pro 2vodičové zapojení
Doba odezvy τ0,5< 7 s (v proudící vodě 0,4 m.s-1) τ0,9< 45 s (v proudící vodě 0,4 m.s-1)
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

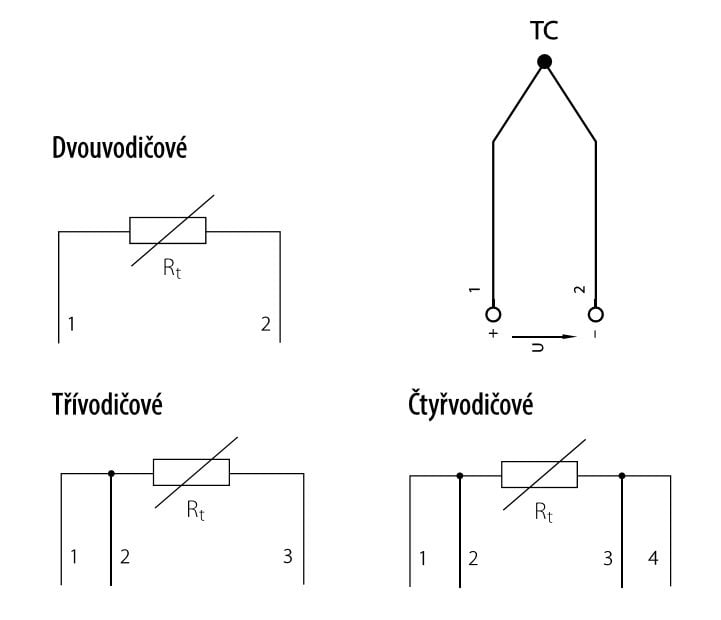

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • možnost zajištění krytí IP 68 (1 bar)

Soubory ke stažení

K07.06cz.pdf K07.06cz.pdf
