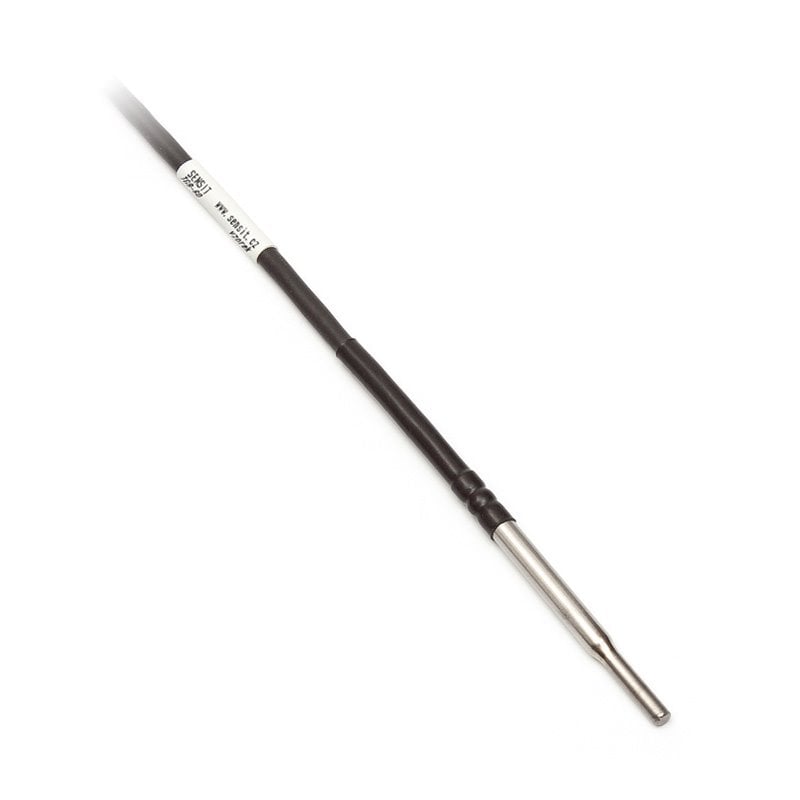

TG 9
průměr 3,6/5 mm, -50 °C až 200 °C

TG 9
průměr 3,6/5 mm, -50 °C až 200 °C

TG 9
průměr 3,6/5 mm, -50 °C až 200 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21339
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro měření teploty plynných a kapalných látek. Maximální teplotní rozsah použití snímačů je -50 až 200 °C. Tvar pouzdra se zúžením na průměr 3,6 mm zajišťuje rychlou odezvu na změny teploty, jako přívodní kabel je používán typ se silikonovou izolací a stíněním. Kabelové snímače teploty jsou určeny pro univerzální použití, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTG 9
Maximální teplotní rozsah použití
-50 až 200 °C (může být omezen typem čidla,
upřesněno v návodu na použití)
Typ čidla*
Pt, Ni (kromě T1 = Ni 2226 a Ni 10000), NTC, TCK, TCT, TCJ
Stupeň krytíIP 67 dle ČSN EN 60529 v platném znění
Materiál pouzdra
nerezová ocel DIN 1.4301
Průměr pouzdra
5 mm
Průměr hrotu pouzdra
3,6 mm

Délka pouzdra

40 až 200 mm
Přívodní kabel
silikon stíněný 2 x 0,22 mm2
silikon stíněný 4 x 0,15 mm2
Odpor vedení
0,16 Ω na 1 m kabelu pro 2vodičové zapojení
Doba odezvyτ0,5 < 4 s (v proudící vodě 0,2 m.s-1)
Váha50 g pro délku pouzdra 40 mm a kabel 1 m
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • variabilní provedení stonku v oblasti – délky L
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení

Soubory ke stažení

K06.06cz.pdf K06.06cz.pdf
