TG 80, TG 81 a TG 82
průměr 8 mm, -50 °C až 400 °C

TG 80, TG 81 a TG 82
průměr 8 mm, -50 °C až 400 °C

TG 80, TG 81 a TG 82
průměr 8 mm, -50 °C až 400 °C
*
*

TG 80, TG 81 a TG 82
průměr 8 mm, -50 °C až 400 °C

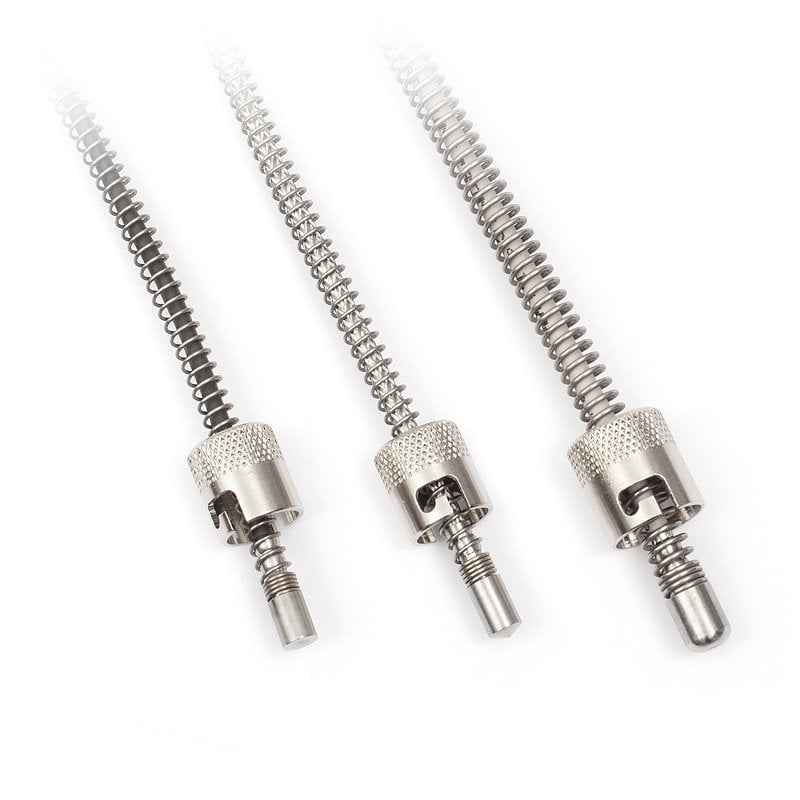

Tyto odporové snímače teploty s bajonetem a termočlánkové snímače teploty s bajonetem, jsou přednostně konstruovány pro měření teploty pevných látek, ale je možné je použít i pro měření teploty kapalin anebo plynných látek. Pro upevnění snímače do měřeného místa se používá bajonetová matice, která je našroubovaná na pružině. Kombinací bajonetové matice, pružiny a odpovídajícího bajonetového uzávěru je možné zajistit vyšší přítlak snímače teploty s bajonetem do měřeného místa anebo korigovat případné změny vzdálenosti mezi maticí a měřeným místem v průběhu měření. Maximální teplotní rozsah použití snímačů je -50 až 350 °C (krátkodobě 400 °C). Rozsah je pro jednotlivé varianty provedení zužován typem čidla teploty a přívodního kabelu. Snímače teploty s bajonetem vyhovují stupni ochrany od IP 50 až po IP 67 podle ČSN EN 60529, v platném znění, - dle varianty přívodního kabelu.
Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, platném znění) nebo v AKL.

Technické parametry

Typ snímačeTG 80TG 81TG 82
Zakončení pouzdrarovnépolokoule R8hrot 120°
Typ čidla*všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY, TSiC, DALLAS, TC K, TC J, TC T a jiné)
Materiál pouzdranerezová ocel DIN 1.4301
Průměr pouzdra8 mm
Délka pouzdra10 až 85 mm (s přídavkem 15 mm pro upevnění kabelu)
Varianty přívodního kabelu / teplotní
rozsah (může být omezeno typem
čidla – upřesněno v návodu)
PVC stíněný -30 až 80 °C
PVC nestíněný -40 až 105 °C
silikon stíněný -50 až 200 °C
teflon stíněný -50 až 250 °C
se skelnou izolací
(s kovovým opletem) 0 až 350 °C (krátkodobě 400°C)
Stupeň krytí

kabely PVC a silikon       IP 67
kabel teflon                     IP 64
kabel se skelnou izolací IP 50

dle ČSN EN 60529 v platném znění
Materiál / Rozměry bajonetové maticeponiklovaná mosaz / L = 18 mm, vnitřní ⌀ 15 mm
Materiál / Rozměry pružinynerezová ocel DIN 1.4301
/ L = 200 mm, vnější⌀ 8 mm,⌀ drátu 0,9 mm
Izolační odpor 200 MΩ při 500 V DC
Maximální přípustný statický tah na kabel1 kg

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel
  • možnost zapojení nestandardních čidel teploty (DALLAS, KTY, SMT 160, TSiC apod.)
  • variantní provedení rozměrů pouzdra v oblasti: průměru 8 až 10 mm, délky L, materiálu pouzdra, provedení zakončení pouzdra
  • délka pružiny
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)

Soubory ke stažení

B02.05cz.pdf B02.05cz.pdf
